7.5.3 Detailansicht
Kanaltyp, Einstellung, Zustand
(Sicherheitswert Ein), Wert, (RESET
Vor, Kanalnr., Klemmennr., Nach

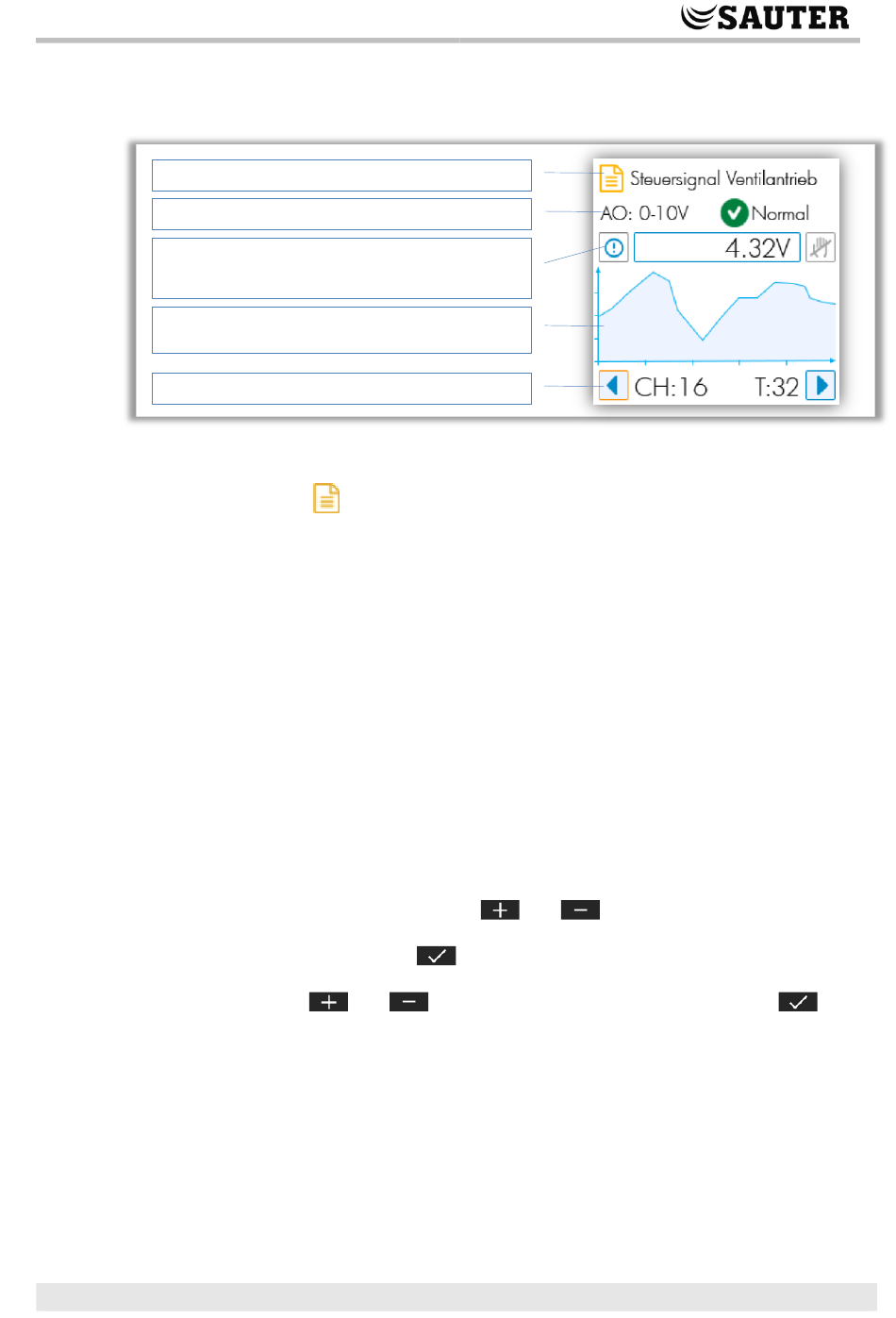

Abbildung 4
Bereich Beschriftung
Bei konfigurierten Kanälen entspricht die Beschriftung der in CASE Engine erstellten
Definition.
Bei nicht konfigurierten Kanälen ist dieser Bereich leer.
Bereich Kanaldefinition
Bei konfigurierten Kanälen werden hier die unterstützte Konfiguration angezeigt sowie
der Status des zugeordneten Objekts.
Bei nicht konfigurierten Kanälen wird kein Zustand angezeigt (kein zugeordnetes
BACnet-Objekt) und die Kanalkonfiguration ist ein aktives Feld, welches bedient werden
kann. Dafür muss man:
1. Fokus auf dem Feld setzen (Tasten
2. Feld in Edit-Modus schalten
3. Mit den Tasten
validieren.
