modu600-LO
Funktionalität und Bedienung
7.5

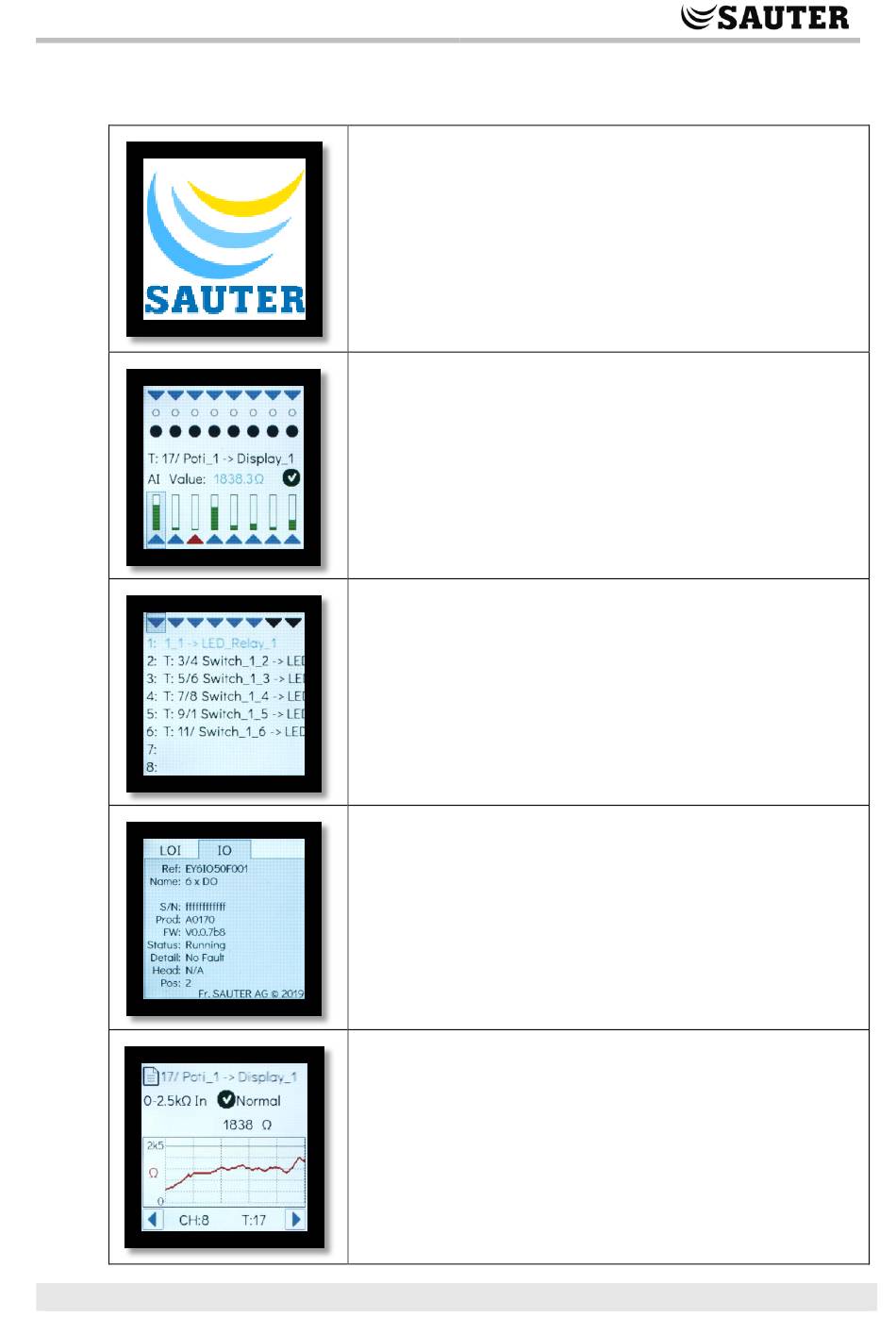

Ansichten
D100386646
Boot
Wird während dem Booten von modu600-LO dargestellt.
Übersicht, Standardansicht
Dies ist die Standardansicht. Hiermit werden alle I/O-Signale grafisch
dargestellt. Sie wird nach dem Booten dargestellt sowie nach der
konfigurierten Time-out-Zeit.
Listenansicht
Die Listenansicht zeigt alle I/O-Kanäle mit den im Projekt definierten
Beschriftungen.
Bei 16 I/O-Modulen wird die Liste auf 2 Seiten verteilt.
Bei 6 I/O-Modulen wird die Liste auf 1 Seite dargestellt.
Lange Texte werden bei Markierung gescrollt.
Info-Ansicht
Die Info-Ansicht enthält zwei Reiter.
Im Reiter «LOI» werden diverse Informationen zu modu600-LO wie
Seriennummer, Produktionsdatum, Firmware-Version etc. angezeigt.
Im Reiter «IO» werden die gleichen Informationen zum I/O-Modul, auf
welchem modu600-LO sitzt, dargestellt. Somit ist das Abmontieren von
modu600-LO und des modu6**-I/O-Moduls nicht nötig, um diese
Informationen zu lesen.
Detailansicht
Die Detailansicht bietet erweiterte Informationen eines ausgewählten I/O-
Kanals. Die Ansicht zeigt, wie der Kanal vom Projekt konfiguriert worden
ist, mit Beschriftung, Signaltyp und Wert.
Über diese Ansicht sind die Übersteuerung sowie die Zurücksetzung des
AUTO-Modus von Ausgangssignalen möglich. Auch eine manuelle
Konfiguration von unbelegten Kanälen ist möglich.
V: 02, R: 01
23/58
