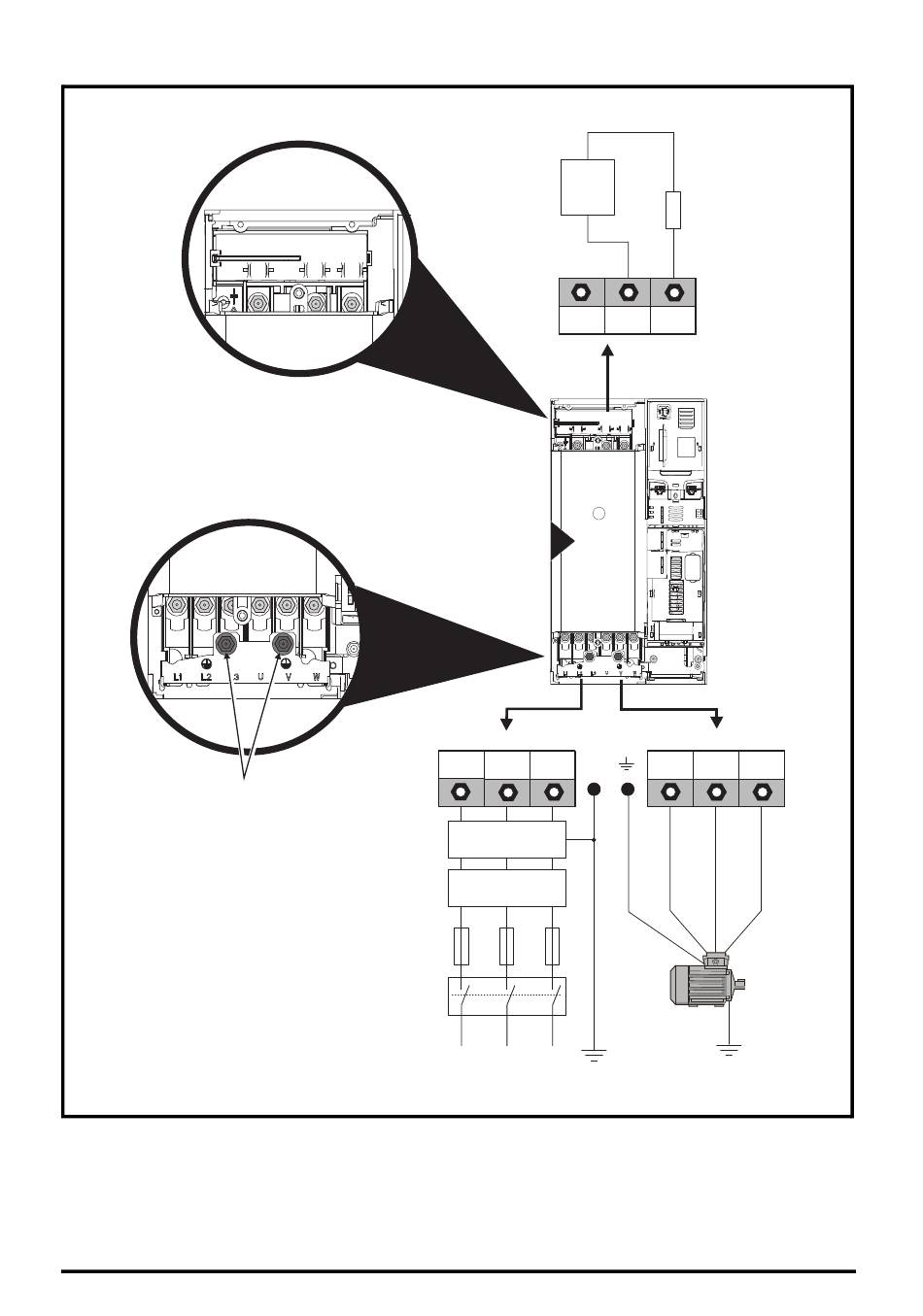

Abbildung 6-2 Baugröße 6 – Strom- und Erdungsanschlüsse
Erdverbindungs-
bolzen
Bei Umrichtern der Baugröße 6 wird die Erdung von Netz- und Motoranschluss durch die M6-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 6-2.
Schritt-für-Schritt-Anleitung Commander C200/C300
Ausgabenummer: 2
(Zwischenkreis und Bremschopper)
Thermische
einrichtung
DC - DC +
6
AC-Anschlüsse
L1
L2
L3
Optionales
EMV-Filter
Optionale
Netzdrossel
Sicherungen
L1
L2
L3
Netz-
versorgung
DC-Anschlüsse
Überlast-
schutz-
Optionaler
Brems-
widerstand
BR
Motoranschlüsse
PE
U
V
Motor
Optionale
Erdung
Erdverbindung
W
9
