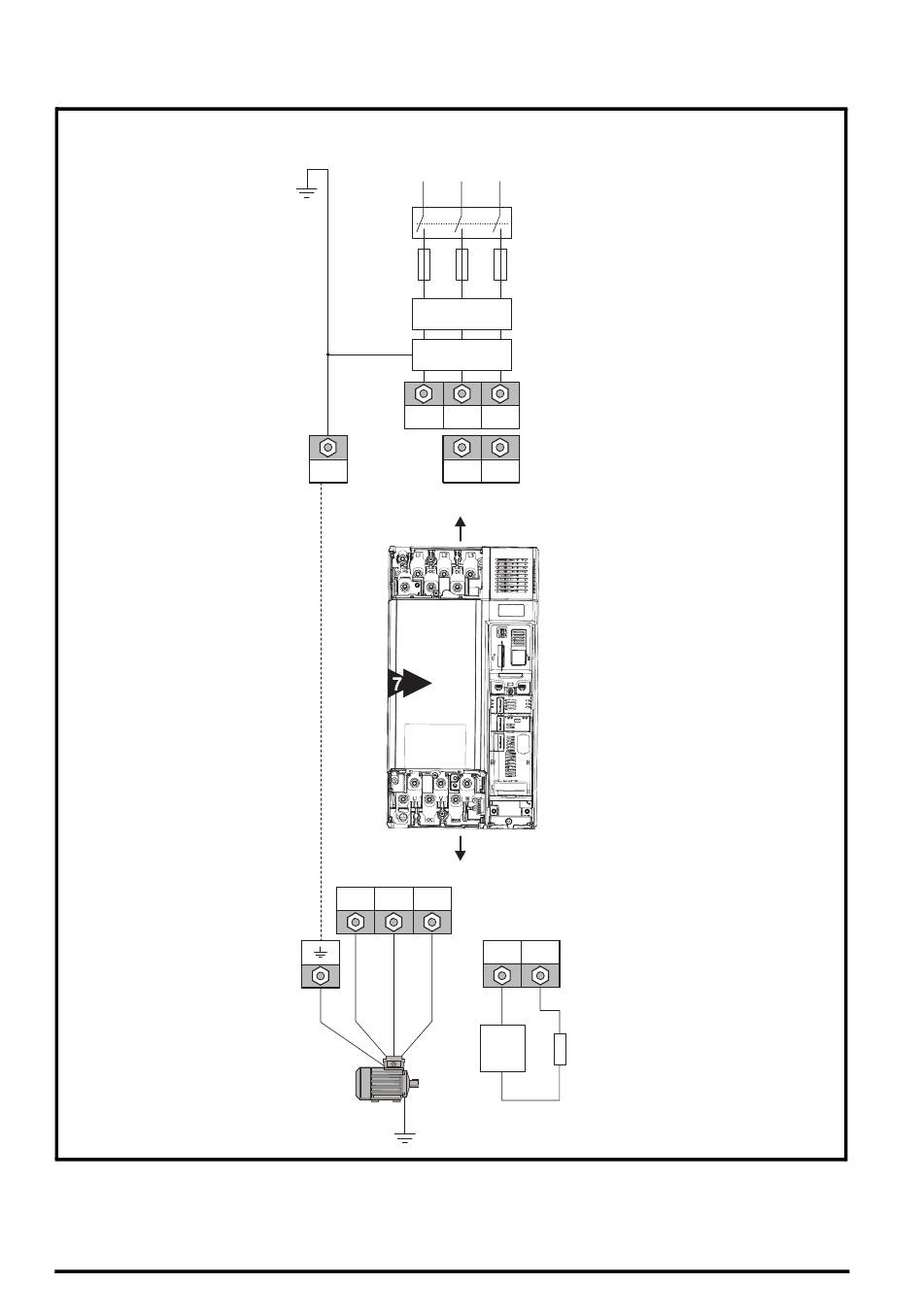

Abbildung 6-3 Baugrößen 7 und 8 – Strom- und Erdungsanschlüsse
(Abbildung zeigt Baugröße 7)
Bei Umrichtern der Baugröße 7 bis 8 wird die Erdung von Netz- und Motoranschluss durch die M8-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 6-3.
10
Eingangsanschlüsse
Netz-
versorgung
Erdung
L1
L2
Sicherungen
Optionale
Netzdrossel
Optionales
EMV-Filter
L1
L2
PE
+DC -DC
8
Ausgangsanschlüsse
U
V
W
Motor
Optionale
Erdverbindung
Schritt-für-Schritt-Anleitung Commander C200/C300
L3
L3
+DC
BR
Thermische
Optionaler
Überlast-
Brems-
schutz-
widerstand
einrichtung
Ausgabenummer: 2
