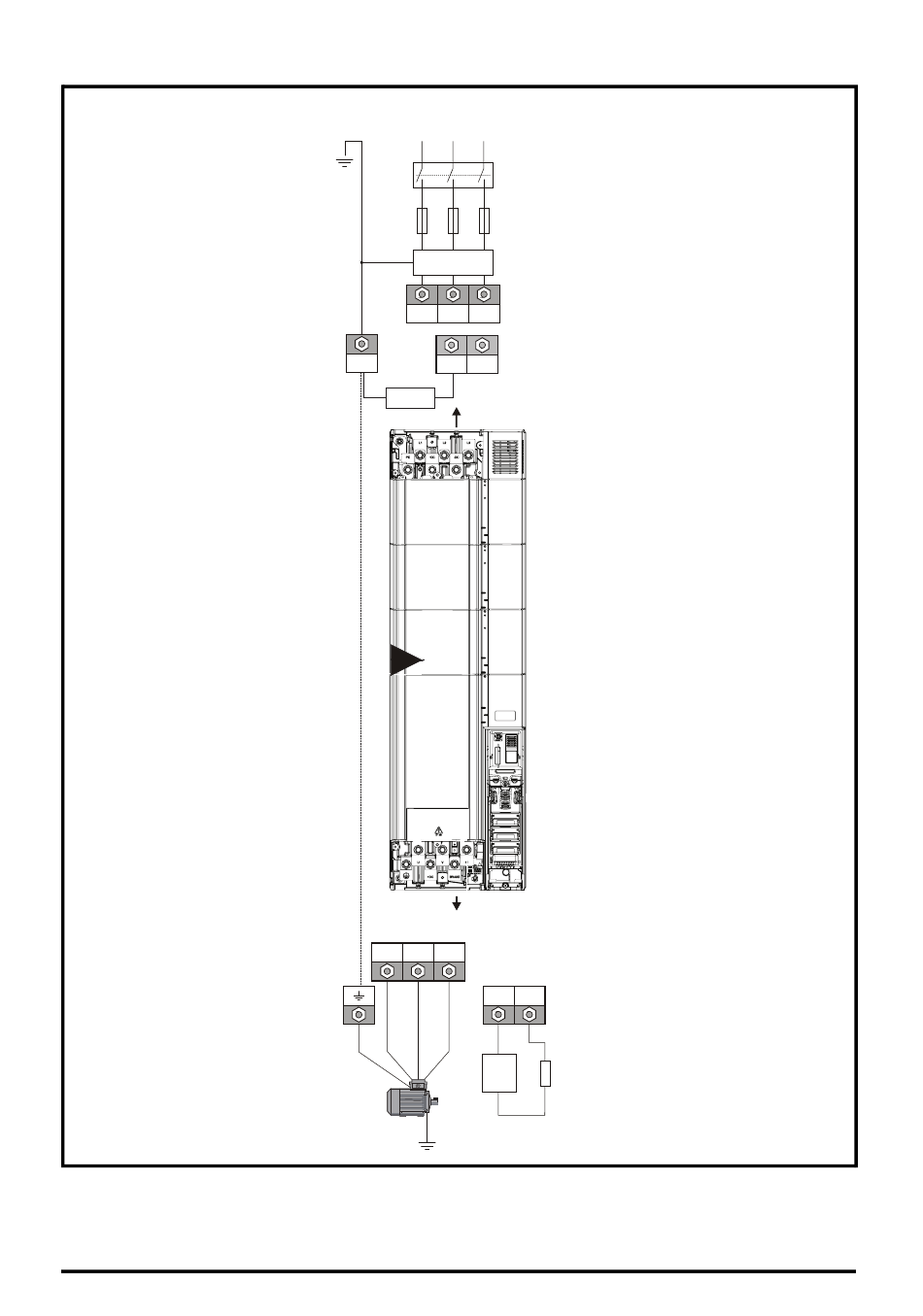

Abbildung 6-4 Baugröße 9A - Leistungswerte und Erdverbindungen
Bei Umrichtern der Baugröße 9A wird die Erdung von Netz- und Motoranschluss durch die M10-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 6-4.
Schritt-für-Schritt-Anleitung Commander C200/C300
Ausgabenummer: 2
Eingangsanschlüsse
Netz-
versorgung
L1
L2
L3
Erdung
Sicherungen
Optionales
EMV-Filter
L1
L2
L3
PE
+DC -DC
Internes
EMV-Filter
9A
9A
Ausgangsanschlüsse
U
V
W
+DC
Thermische
Überlast-
schutz-
einrichtung
Motor
Optionale
Erdverbindung
BR
Optionaler
Brems-
widerstand
11
