2.6 CRUSCOTTO E COMANDI (funzioni)
Fig. 12
1) Leva freno posteriore
Leva pompa freno post. (Twin Disks)
2) Tachimetro e contachilometri totale
3) Spia olio miscelatore
4) Spia indicatori di direzione
5) Spia luci
6) Indicatore livello benzina
7) Orologio digitale (mod. F12 air cooled)
7) Indicatore temperatura e livello liquido di raffreddamento (mod.
F12 - Liquid cooled )
8) Leva pompa freno anteriore
9) Manopola acceleratore
10)Interruttore luci
11)Pulsante avviamento elettrico
12)Commutatore chiave accensione/bloccasterzo
13)Interruttore indicatori di direzione
14)Pulsante avvisatore acustico
Nota: verificare ogni volta che si ruota la chiave d'avviamento, il fun-
zionamento della spia (3) "olio miscelatore". Se non si illumina rivol-
gersi presso un centro assistenza autorizzato Malaguti.
42
6
1
13
14

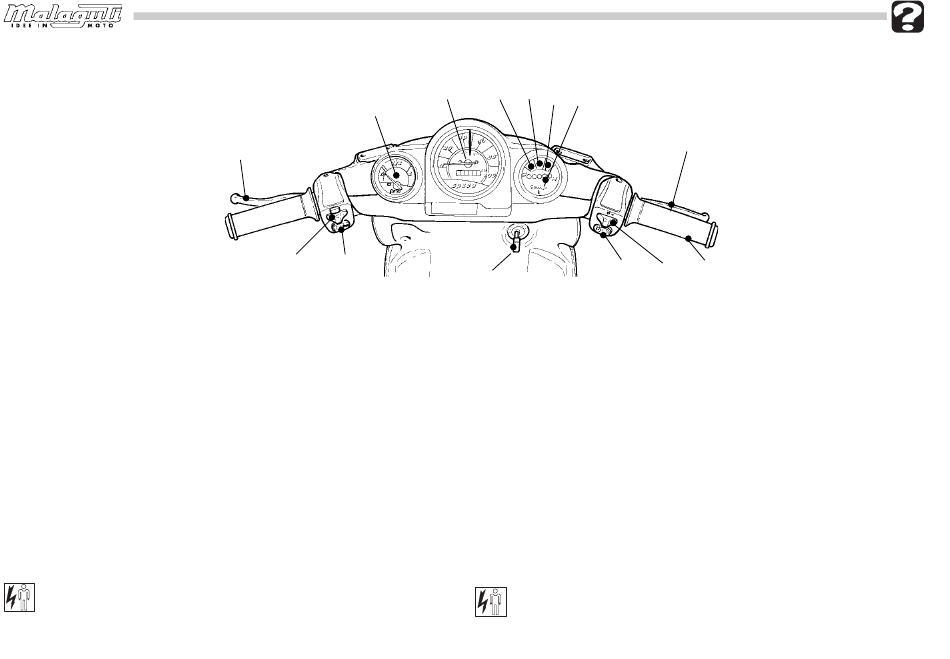

2.6 COCKPIT UND BEDIENUNGSELEMENTE

2 3 4 5 7
11
12
1) Bremshebel Hinterradbremse
Hebel Pumpe Hinterradbremse (Twin Disks)
2) Tachometer und Gesamt-Kilometerzähler
3) Kontrolleuchte Mischöl
4) Kontrolleuchte Blinker
5) Kontrolleuchte Scheinwerfer
6) Kraftstoffstand-Anzeiger
7) Digitaluhr (Mod. F12 - air cooled)
7) Temperatur- bzw. Kühlflüssigkeitsstandanzeige (Mod. F12 -
Liquid cooled)
8) Hebel Pumpe Vorderradbremse
9) Gasdrehgriff
10) Schalter Scheinwerfer
11) Schalter Elektrostart
12) Zündschlüssel/Lenkersperre
13) Schalter Blinker
14) Hupe
Hinweis: Bei jedem Drehen des Zündschlüssels muß die Kon-
trolleuchte (3) "Mischöl" aufleuchten. Leuchtet diese nicht auf,
so wenden Sie sich bitte an einen Malaguti-Vertragshändler.
