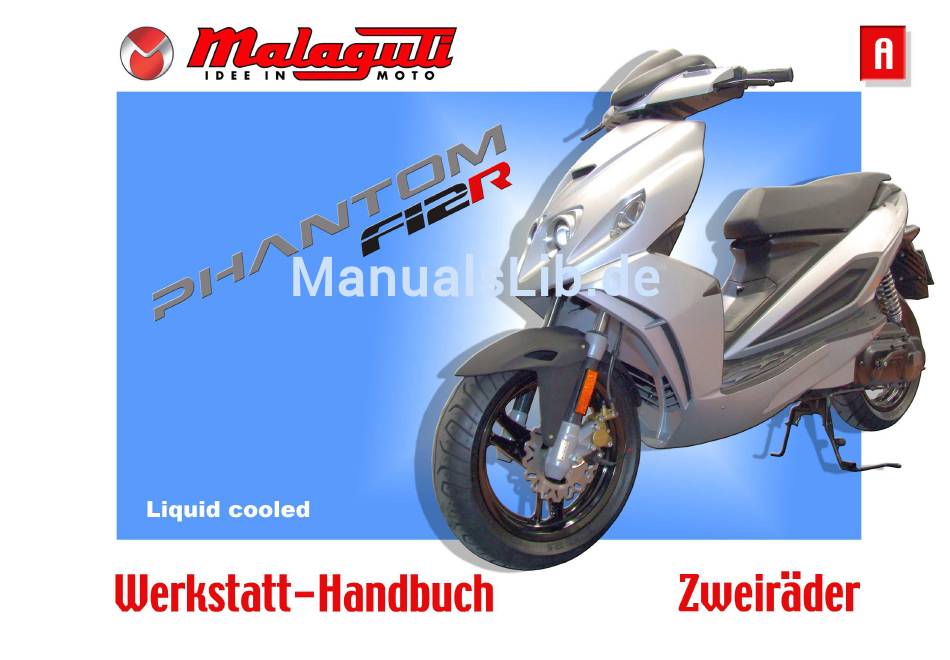

Malaguti PHANTOM FI2R Werkstatt-Handbuch
  1. Anleitungen
  2. Marken
  3. Malaguti Anleitungen
  4. Motorroller
  5. PHANTOM FI2R
  6. Werkstatt-handbuch

Malaguti PHANTOM FI2R Werkstatt-Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Malaguti PHANTOM FI2R

Inhaltszusammenfassung für Malaguti PHANTOM FI2R

  • Seite 2 Schäden des Kraftrades, usw., oder im besten Fall zu unangenehmen Beschwerden führen. Die Firma MALAGUTI S.p.A.behält sich das Recht auf jederzeitige Änderungen ohne Vorankündigung vor. Für alle weiteren Anfragen und zur Einholung sonstiger Informationen wenden Sie sich bitte an die Abteilung des Technischen Kundendienstes von MALAGUTI S.p.A. MALAGUTI S.p.A.
  • Seite 3 HINWEISE ZUM NACHSCHLAGEN FESTGELEGTE TECHNISCHES WÖRTERBUCH Anzugsmoment = (DC) Dauerstrom (Batterieversorgung) Mutter ~ (AC) Wechselstrom (Schwungradversorgung) Rechts : Ampere Messeinheit der elektrischen Stromstärke Abbildung : Watt Messeinheit der elektrischen Leistung (Ergibt sich aus Volt und Ampere A x V = W) Ω...
  • Seite 4 SYMBOL-VERZEICHNIS ACHTUNG! Ratschläge und Informationen MOTOR IM LEERLAUF ARBEITSHANDSCHUHE betreffend die Sicherheit AUSBAU- UND Mit bei Leerlauf des Kradfahrers (des Nicht mt bloßen Händen ZERLEGUNGSARBEITEN eingeschaltetem Motor Kraftradbenutzers) und die auszuführende Arbeiten auszuführende Arbeiten Unversehrtheit des Motorrollers selbst ACHTUNG! Beschreibungen betreffend Eingriffe mit Gefahren WICHTIG MOTOR AUS...

  • Seite 5: Allgemeine Arbeitsnormen

    ALLGEMEINE ARBEITSNORMEN • Die nachfolgenden Empfehlungen gewährleisten rationelle Eingriffe bei maximaler Arbeitssicherheit und reduzieren beträchtlich die Wahrscheinlichkeit von Unfällen oder Schäden aller Art sowie Totzeiten. Zu ihrer strikten Einhaltung wird daher unbedingt angeraten. • Schenken Sie bitte den Bemerkungen und Reklamationen des Kunden wegen fehlerhafter Funktionsweise des Motorrades größte Aufmerksamkeit, indem Sie präzise Fragen stellen, um somit ein Gesamtbild der Symptome und Störungen zu erhalten und die Ursachen der Funktionsuntüchtigkeit genau diagnostizieren zu können.
  • Seite 6 • Bevor mit irgendeinem Eingriff am Kraftrad begonnen wird, abwarten, bis alle Komponenten vollständig abgekühlt sind. • Sollten die Arbeiten den Einsatz zweier Techniker erfordern, müssen sich diese zuvor unbedingt über die Kompetenzen und Synergien (das Zusammenarbeiten) einigen. • Vor dem Einbau einer Komponente stets sicherstellen, daß die vorherige korrekt montiert wurde. •...
  • Seite 7 Vor jedem Eingriff die perfekte Standsicherheit des Kraftrades sicherstellen. Das Vorderrad muss nach Möglichkeit an der fest mit der Hebeplattform verbundenen Struktur (A) verankert sein. Es ist strengstens verboten, auf die Hebebühne zu steigen. 01/07...

  • Seite 8: Inhaltsverzeichnis

    INHALT 1 2 3 4 1 2 3 4 BESCHREIBUNG 1 2 3 4 BESCHREIBUNG 1 2 3 4 1 2 3 4 1 2 3 4 TECHNISCHE DATEN ZUGRIFFE (nach der Entfernung der hinteren Abdeckung) 1 2 3 4 1 2 3 4 IDENTIFIKATIONSDATEN: FAHRGESTELLNUMMER/ MOTORNUMMER ÖLTANK...

  • Seite 9: Technische Daten

    TECHNISCHE DATEN Hubraum cm ....................49 Kühlung ................Flüssigkeitskühlung Startsystem ..........Elektrostarter und/oder Kick starter ZUNDKERZE Typ ....................NGK BR8 HS ANTRIEB Automatischer Drehzahlwandler mit Spreizriemenscheiben, Keilriemen, automatiche Trocken-Fliehkraftkupplung, Zahnradgetrieb. VERSORGUNG Kraftstoffmarke /-typ: GURTNER/PY12 automatischer Depressionstarter. Kraftstoff: Bleifreies Benzin. ZUNDUNG Elektronisch.

  • Seite 10: Identifikationsdaten: Fahrgestellnummer/ Motornummer 9 1 2

    IDENTIFIKATIONSDATEN: FAHRGESTELLNUMMER/ MOTORNUMMER • Die Identifikationsnummer des Fahrzeugs (VIN) (A) befindet sich hinten am Rahmen unter dem Helmfach. • Die Identifikationsdaten des Motors sind auf der linken Motorabdeckung sichtbar (B). Die Änderung der Identifikationsdaten ist straflich verfolgbar. REIFEN Typ: Tubeless Die minimale Profiltiefe der Lauffläche am Reifen beträgt 2 mm.

  • Seite 11: Wartungstabelle 10 1 2

    ANM - Wenn das Fahrzeug in regenreichen bzw. staubigen Gebieten oder auf holperigen Strecken verwendet wird, solten die Wartungseingriffe : Kontrolle häufiger durchgeführt werden. : Reinigung : Regulierung Kontrollen ohne Sternchen-Markierung sind einfacher und KÖNNEN unter eigener Verantwortung auch von Technikern ohne : Auswechselung Befugnis seitens des Unternehmens MALAGUTI vorgenommen werden. 01/07...

  • Seite 12: Schmiermitteltabelle 11 1 2 3 4 1 2

    SCHMIERMITTELTABELLE ANM - Verwenden Sie ausschließlich die angegebenen Produkte. SCHMIERMITEL GETRIEBEÖL MOTOR T35 - 80W MISCHUNGSÖL CITY BIKE ULTRA (synthetisch) DAILY SUPER (halb-synthetisch) SCHMIERMITTEL FÜR LUFTFILTER AIR FILTER OIL KÜHLERFLÜSSIGKEIT TOP FLUID BREMSFLÜSSIGKEIT BRAKE FLUID DOT 4 ÖL FÜR GABELSTANDROHRE FORK OIL ÖLTANK Litern...

  • Seite 13: Vordere Lenkerabdeckung 12 1 2

    VERKLEIDUNGEN RÜCKSPIEGEL • Die Mutter (D) abdecken und lockern. VORDERE LENKERABDECKUNG • Den Arm des Spiegelhalters abschrauben. • V3 - 1 ± 10% F. 2 F. 1 ARMATURENBRETTHALTER • V3 - 1 ± 10% • Die vordere Lenkerabdeckung samt Armaturenbrett abbauen. ARMATURENBRETT •...

  • Seite 14: Zugriffe (Nach Der Entfernung Der Hinteren Abdeckung)

    ZUGRIFFE (nach der Entfernung der vorderer Lenkerabdeckung) 1) Verbinder Armaturenbrett 2) Stoppschalter Vorderbremse 3) Stoppschalter Hinterbremse 4) Verbinder rechter Umschalter 5) Verbinder linker Umschalter 6) Hydraulisches Verbindungsstück Pumpe Vorderbremse 7) Hydraulisches Verbindungsstück Pumpe Hinterbremse F. 5 VORDERER SCHUTZSCHILD • Eine geeignete Stütze unter dem Motorrad anbringen. ANM.

  • Seite 15: Scheinwerfereinheit

    • Den Schutzschild leicht • Den Schutzschild samt öffnen und den Verbinder Vorderscheinwerfer und (A) herausziehen. Blinker entfernen. F. 9 SCHEINWERFEREINHEIT F. 10 • Verbinder (B) • V2 • V - (F. 10) (Einstellschraube Scheinwerfereinstellung) • Zugentlastung (C) öffnen (C) •...
  • Seite 16 ZUGRIFFE (nach der Entfernung des Schutzschilds) ANM. - Schelle lockern (A - F. 12) und den Mantel (B) herausziehen (B), um Zugriff auf die Verbinder (F. 12/a) zu erlangen. 1) Verbinder Tachometerkabel 2) Verbinder Schlüsselschalter 3) Verbinder Diebstahlschutzvorrichtung 4) Verbinder Vorderscheinwerfer 5) Anschlüsse Sicherungskasten 6) Nutmutter zur Einstellung des Lenkungsspiels 7) Expansionsbehälter (Kühlflüssigkeit)
  • Seite 17 STREBE TRITTBRETTER (nach Entfernung der Strebe) • V2 - • V - • V3 - (F. 14) • V2 - 5 ± 20% 2 ± 10% F. 13 F. 14 DECKEL BATTERIERAUM BATTERIE • V - • Deckel (A) • V1 - •...

  • Seite 18: Wechsel Der Sicherungen

    BESCHREIBUNGEN DECKEL DES EXPANSIONSBEHÄLTERRAUMS SICHERUNGEN • V - A) 10 A - Allgemeine Schutzvorrichtung/ • Deckel (A). Aufladen 5 A - Stopp-Schutzvorrichtung/ Blinker/Hupe C) 7,5 A - Schutzvorrichtungen Lichter/ Starter WECHSEL DER SICHERUNGEN Die Sicherungen immer durch gleich starke Sicherungen austauschen.
  • Seite 19 FUSSSCHUTZ • Die Abdeckung (A) des Schlüsselschalters • V - (F. 21 - p. 17) herausziehen. • V1 - 5 ± 20% F. 24 F. 23 • Fastonverbindungen (B) • Die beiden Schellen der hinten im Sicherungskasten Zugentlastung (C) öffnen. herausziehen.

  • Seite 20: Vorrichtung Zur Verriegelung Des Sattels

    ANM. - Beim Wiederanbau SATTEL des Fußschutzes müssen die Rohre • D2 - (A - B) wie in der Abbildung gezeigt zum Fahrgestell 3 ± 20% ausgerichtet werden. F. 30 VORRICHTUNG ZUR VERRIEGELUNG DES SATTELS F. 29 • V2 - 3 ±...
  • Seite 21 ZUGRIFFE (nach der Entfernung des Sturzhelmhalterraums) • Ölstandssonde (A) • Ölsonde (B) • Sensor Kontrolleuchte Kraftstoffreserve (C) • Verbinder Ölsonde (D) • Verbinder Sensor Kontrolleuchte Reserve (E) • Verbinder Ölstandssonde (F) • Verbinder Hinterscheinwerfer (G) F. 34 KONTROLLDECKEL ÖLSTANDSSONDE • V - •...
  • Seite 22 HINTERE • V2 - VERKLEIDUNG • V2 - 5 ± 20% • Rahmen Hinterscheinwerfer (A). ANM. - In diesem Zustand kann die Lampe gewechselt werden. Zum Wechsel der Blinkerlampen, Schrauben (V) lösen. F. 38 F. 39 • Die Seitenabdeckungen • Die Seitenabdeckungen (vorsichtig) öffnen.
  • Seite 23 • Den Verbinder (B) abziehen KENNZEICHENHALTER und die Verkleidung samt • V2 - Kennzeichenhalter endgültig entfernen. F. 44 F. 45 ZENTRALER TUNNEL ZUGRIFFE (nach der Entfernung der • V4 - hinteren Abdeckung) • Den Tunnel (A) von den Anschlüssen lösen, indem •...

  • Seite 24: Öltank

    ÖLTANK KRAFTSTOFFTANK Nach Entfernung des Öltanks: • Mit einer Zange die Schelle (A) lösen und das Rohr (B) • Verbinder abziehen (D - F. 48). abnehmen. • Verbinder abziehen (E). • Eine Schraube (die als • Benzinzufuhrleitung lösen. Verschlussdeckel fungiert) im •...

  • Seite 25: Hinterer Kotflügel

    Beim Wiedereinbau nicht vergessen, die HINTERER KOTFLÜGEL in der Abbildung dargestellten Teile • V2 - (innerhalb und außerhalb des Kotflügels) • Plättchen (A). wieder einzusetzen. 5 ± 20% F. 50 F. 50/a F. 51 • V2 - VORDERER KOTFLÜGEL • Buchsen (B2). •...

  • Seite 26: Schaltungen Auf Dem Lenker

    SCHALTUNGEN AUF DEM LENKER • V2 - 1,6 ± 20% • Verbinder abziehen (A). • Die beschleunigende Übertragung beenden (T). BREMSPUMPEN • V2/a - 20 ± 20% 28 ± 20% • Bügelbolzen (B). • Schraube / Verbindungsstück (V). • Faston (C) herausziehen. LENKER •...

  • Seite 27: Vorderrad

    • Vorderen Kotflügel (S. 24) VORDERRAD entfernen. • Mutter (D) lösen und dabei Prüfen Sie die mit einem Schlüssel den Standfestigkeit des Radbolzen zurückhalten. Motorrades und schieben Sie eine entsprechende Stütze 45 ± 15% unter die Strebe F. 58 F. 59 •...

  • Seite 28: Wechsel Bremsbeläge

    WECHSEL GABELHOLM BREMSBELÄGE HOLM RADAUFNAHME • Abdeckung (A) entfernen. • Vorher folgende Teile entfernen: • Seeger-Ring (B) entfernen. - vorderen Kotflügel (p. 24) • Bolzen (C) und Feder (D) - Vorderrad (p. 26) abziehen. - Bremszange (für li. Holm) (p. 27) •...

  • Seite 29: Ölwechsel (Holme Radaufnahme)

    ÖLWECHSEL GESAMTER GABELHOLM • Bei im Spannstock in vertikaler Position eingespanntem Um den gesamten Gabelholm Holm einen Behälter unter die Schraube (V) stellen. herauszuziehen, vorher folgende Teile entfernen: • V - • Öl einige Minuten lang abfliesen lassen. • Schutzschild (S. 13). •...

  • Seite 30: Hinter Brems

    HINTER BREMSE WECHSEL BREMSBELÄGE KONTROLLE ABNUTZUNG BREMSBELÄGE UND • Den Seeger-Ring (A), BREMSSCHEIBE alle 2.000 km den Bolzen (B) und • Den Abnutzungsgrad der Bremsbeläge prüfen, dabei vom vorderen die Schleifscheibe (C) Teil des Gabelholms aus kontrollieren. Sollten Zweifel hinsichtlich abnehmen.

  • Seite 31: Stossdämpfer

    STOSSDÄMPFER AUSPUFFTOPF • D - Die nachstehenden • V - Arbeiten müssen bei kaltem Auspufftopf ausgeführt werden. 40 ± 20% • V2 - (siehe Entfernung hinterer Kotflügel - S. 24). 24 ± 20% F. 75 F. 74 • V2/a - •...

  • Seite 32: Kühler

    • Verbinder abziehen (A). KÜHLER • Erdungsschraube (V) lösen. • Schelle (B) lockern. ANM. - Der Kühler muss bei kaltem Motor entfernt werden. • Schelle (C) lockern. • Rohr (D) abnehmen. Den Kühlkreislauf leeren, dabei wie folgt vorgehen: • Schelle (E) lockern. •...

  • Seite 33: Luftfilter (Wartung)

    LUFTFILTER • V3 - • Entfernen: (Wartung) - Deckel (A) • Der Zugriff auf den - Filterelement (B). Luftfilter erfolgt durch • Filterelement für die Dauer von Entfernung der Strebe einigen Minuten in eine Lösung (S. 16). eintauchen (Filterlösung). • Feder (A) auf dem •...

  • Seite 34: Motor

    MOTOR • Hintere Abdeckung (S. 21) und Strebe (S. 16) entfernen. • Verbinder (A) des Anlasser abziehen. • Erdungskabel (B) des Anlassers abziehen. Öltank (S. 23). Kühlanlage. F. 83 F. 84 • Ölzufuhrleitung (C) abnehmen und (mit einer Schraube) verschließen. •...

  • Seite 35: Massprüfung Fahrgestell

    • Mutter (D) und Bolzen (A) lösen. Vor dem Herausziehen des Motorbolzens (A) muss das Motorrad an der Hinterseite angehoben werden. Bei dieser Arbeit empfiehlt es sich, sich von einer zweiten Person helfen zu lassen. 62 ± 15% Die Entfernung des Motors aus dem Fahrgestell ist eine Arbeit, die vorsichtig und mit größter Aufmerksamkeit durchgeführt werden muss, damit die Hände oder die unteren Gliedmaßen nicht eingequetscht werden und die...

  • Seite 36: Positionierung Kabelbäume, "Rohrverlauf" E Lage Der Verankerungsschellen

    POSITIONIERUNG KABELBÄUME, “ROHRVERLAUF” E LAGE DER VERANKERUNGSSCHELLEN F. 91 F. 92 F. 93 01/07...
  • Seite 37 F. 94 F. 95 F. 96 F. 97 01/07...
