Solarmodul-Erdung am Pluspol beim Fronius IG
Plus

Allgemeines

Manche Solarmodul-Hersteller schreiben eine Erdung der Solarmodule vor.
WICHTIG! Bei vorgeschriebener Solarmodul-Erdung folgende Punkte berücksichtigen:
-
-
Solarmodul-Er-
dung am Pluspol
Solarmodul-Er- Im Fronius IG Plus besteht die Möglichkeit, Solarmodule über eine Sicherung oder einen
dung am Pluspol hochohmigen Widerstand zu erden.
beim Fronius IG
Plus
die Angaben des Solarmodul-Herstellers hinsichtlich Polarität und erforderlicher Art
der Solarmodul-Erdung
nationale Bestimmungen
(1)
(2)
DC+
= =
(3) ~ ~
DC-
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr eines elektrischen
Schlages durch falsche oder unzureichende Solarmodul-Erdung.
Um der IEC 62109-2 zu entsprechen, darf eine seitens des Solarmodul-Herstel-
lers vorgeschriebene Solarmodul-Erdung im Wechselrichter ausschließlich über
die angegebene Sicherung oder den hochohmigen Widerstand 'Grounding Kit
100 kOhm' erfolgen.

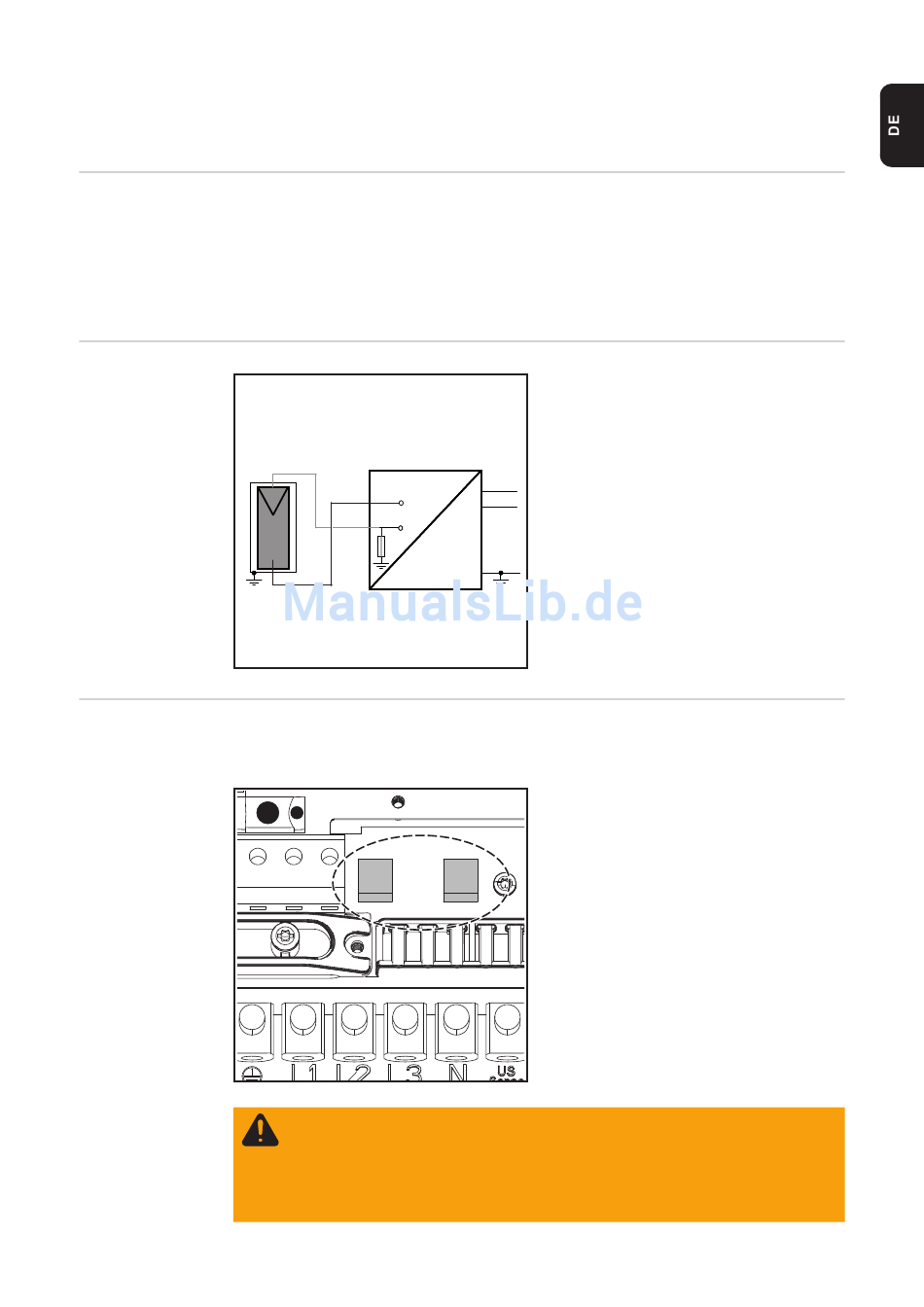

Beispiel:
Solarmodul-Erdung am Pluspol mit Siche-
rung oder hochohmigem Widerstand
(1) Solarmodul
(2) Wechselrichter
L
(3) Sicherung / hochohmiger Wider-
N
stand
PE
Sicherungshalter für die Solarmodul-Er-
dung am Fronius IG Plus
Für die Solarmodul-Erdung empfiehlt Froni-
us eine Sicherung mit 1 A und einer Dimen-
sion von 10 x 38 mm.
Für die Solarmodul-Erdung mittels hochoh-
migem Widerstand empfiehlt Fronius aus-
schließlich die Option 'Grounding Kit 100
kOhm'.
