(1)
(13)
(12)
(11)

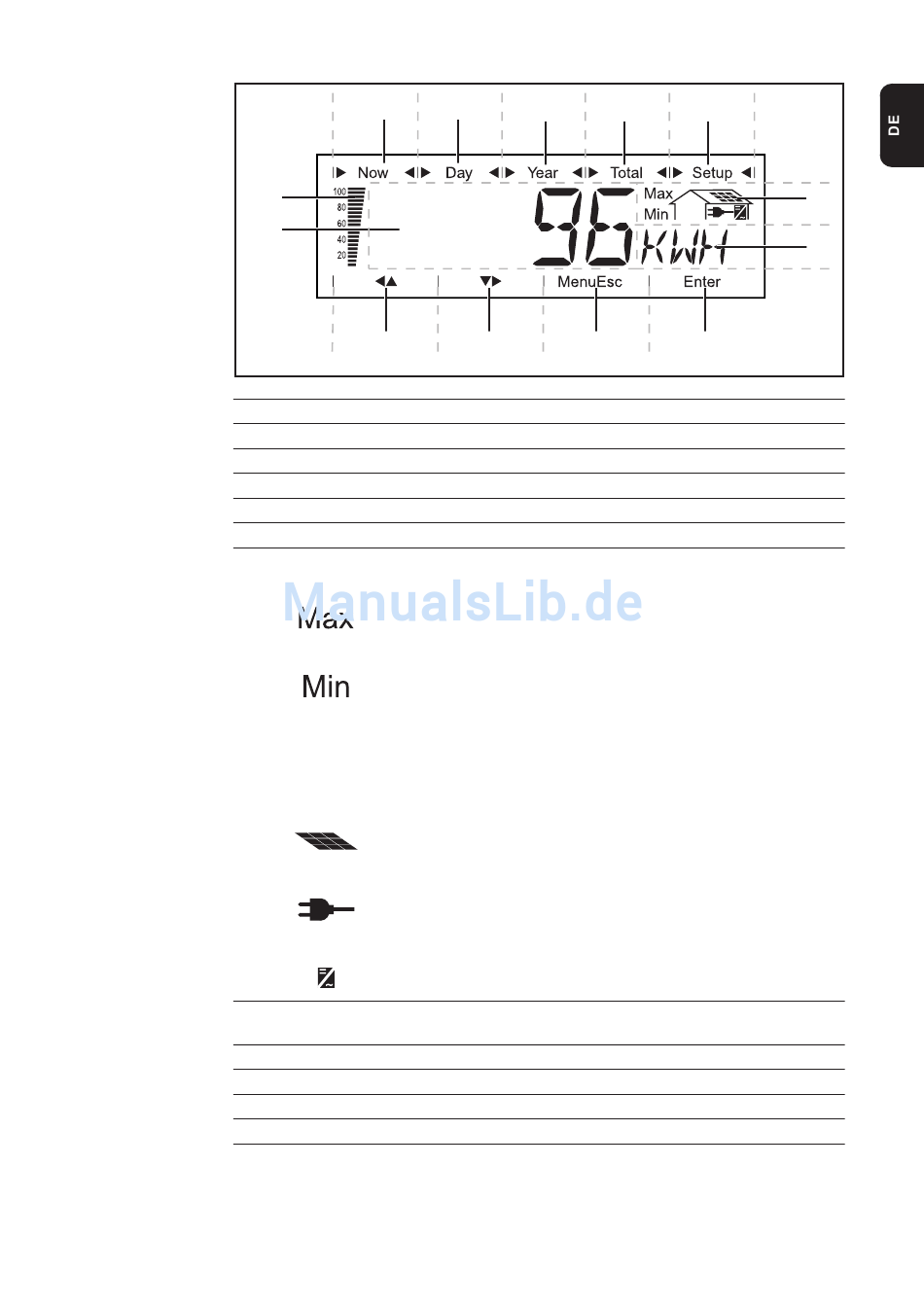

Pos.
Funktion
(1)
Symbole für den Anzeigemodus 'Now'
(2)
Symbole für den Anzeigemodus 'Day'
(3)
Symbole für den Anzeigemodus 'Year'
(4)
Symbole für den Anzeigemodus 'Total'
(5)
Symbole für den Anzeigemodus 'Setup'
(6)
Symbole für Betriebsbedingungen
Der dargestellte Wert bedeutet das Maximum innerhalb des betrach-
teten Zeitraumes (abhängig vom gewählten Anzeigemodus).
Der dargestellte Wert bedeutet das Minimum innerhalb des betrach-
teten Zeitraumes (abhängig vom gewählten Anzeigemodus).
WICHTIG! Die dargestellten Minimum- und Maximum-Werte entspre-
chen nicht den absoluten Extremwerten, da die Messwerterfassung in
Intervallen von zwei Sekunden erfolgt.
... erscheint bei der Anzeige von Größen, welche direkt mit den So-
larmodulen zusammenhängen
... erscheint bei der Anzeige von Größen, welche direkt mit dem öf-
fentlichen Netz zusammenhängen
... erscheint bei der Anzeige von Werten, welche direkt mit dem
Wechselrichter zusammenhängen
(7)
Bereich für Anzeigeeinheit
zur Darstellung der dem Anzeigewert zugeordneten Einheit
(8)
Symbol für Taste 'Enter'
(9)
Symbole für Taste 'Menü/Esc'
(10)
Symbole für Taste 'ab/rechts'
(11)
Symbole für Taste 'links/auf'
(2)
(3)
(4)
(10)
(9)
(5)
(6)
(7)
(8)
83
