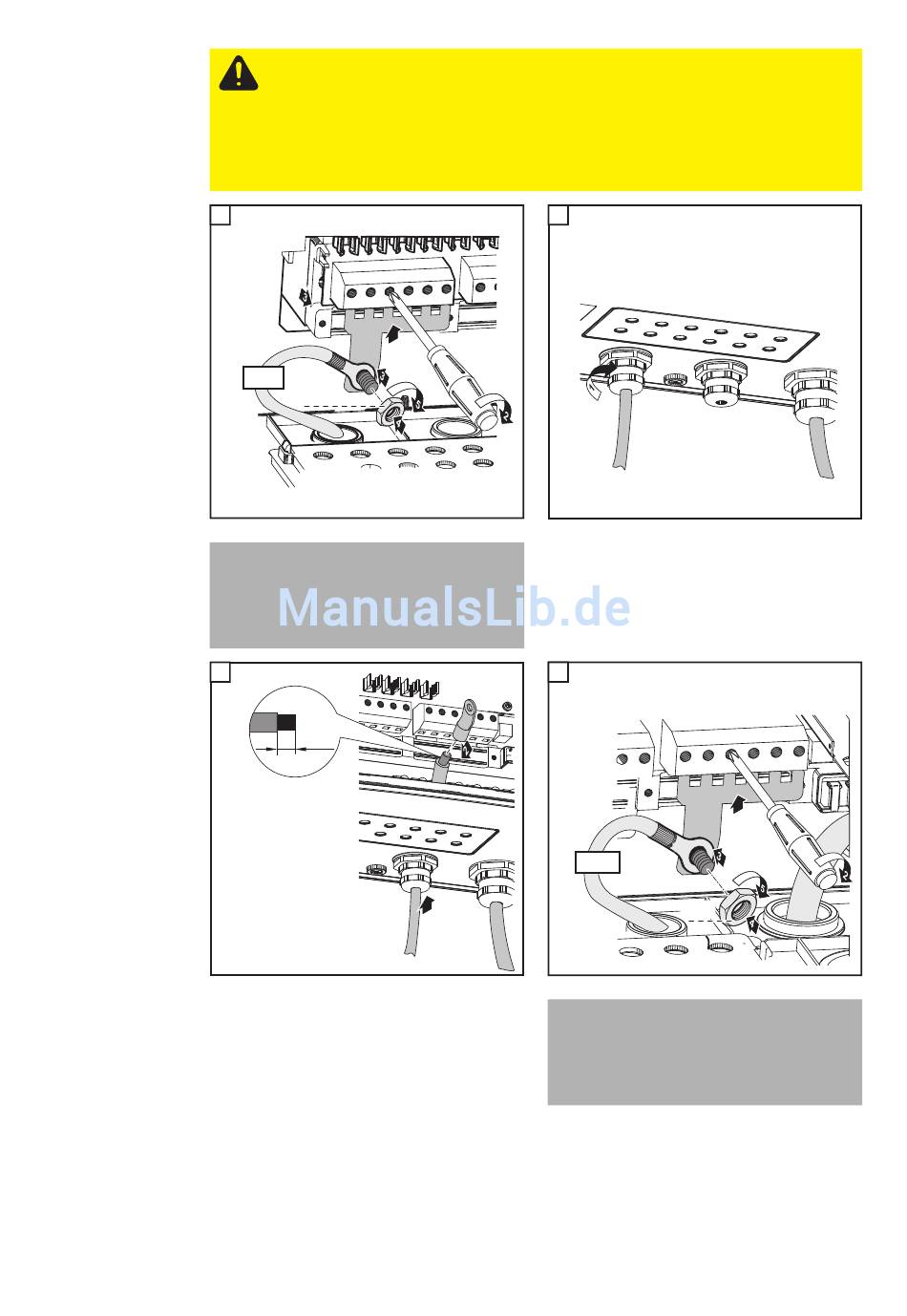

Fronius IG Plus Bedienungsanleitung Seite 62

5
13
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
Anzugsmoment der Sechskantmutter am
Anschlussverteiler:
max. 15 Nm
1
11
62
VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.
- DC+ Kabel am rechten Anschlussblock der DC Anschlussklemmen des
Wechselrichters anschließen
- DC- Kabel am linken Anschlussblock der DC Anschlussklemmen des Wech-
selrichters anschließen
- Die umgekehrte Polarität entsprechend Arbeitsschritt 14 mit (+) und (-) kenn-
zeichnen
1
DC-
M10
5 mm
DC+
6
14
6 x
2
12
DC+
1
AC
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
Anzugsmoment der Sechskantmutter am
Anschlussverteiler:
max. 15 Nm
DC-
1
M10
AC
6 x
