Fronius IG Plus am öffentlichen Netz anschließen
(AC)
Netzüberwa-
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
chung
Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein.
Anlagen mit meh- Für große Photovoltaik-Anlagen können mehrere Wechselrichter parallel geschaltet wer-
reren Wechsel- den. Um eine symmetrische Einspeisung zu gewährleisten, die Wechselrichter gleichmä-
richtern ßig an alle 3 Phasen anschließen.

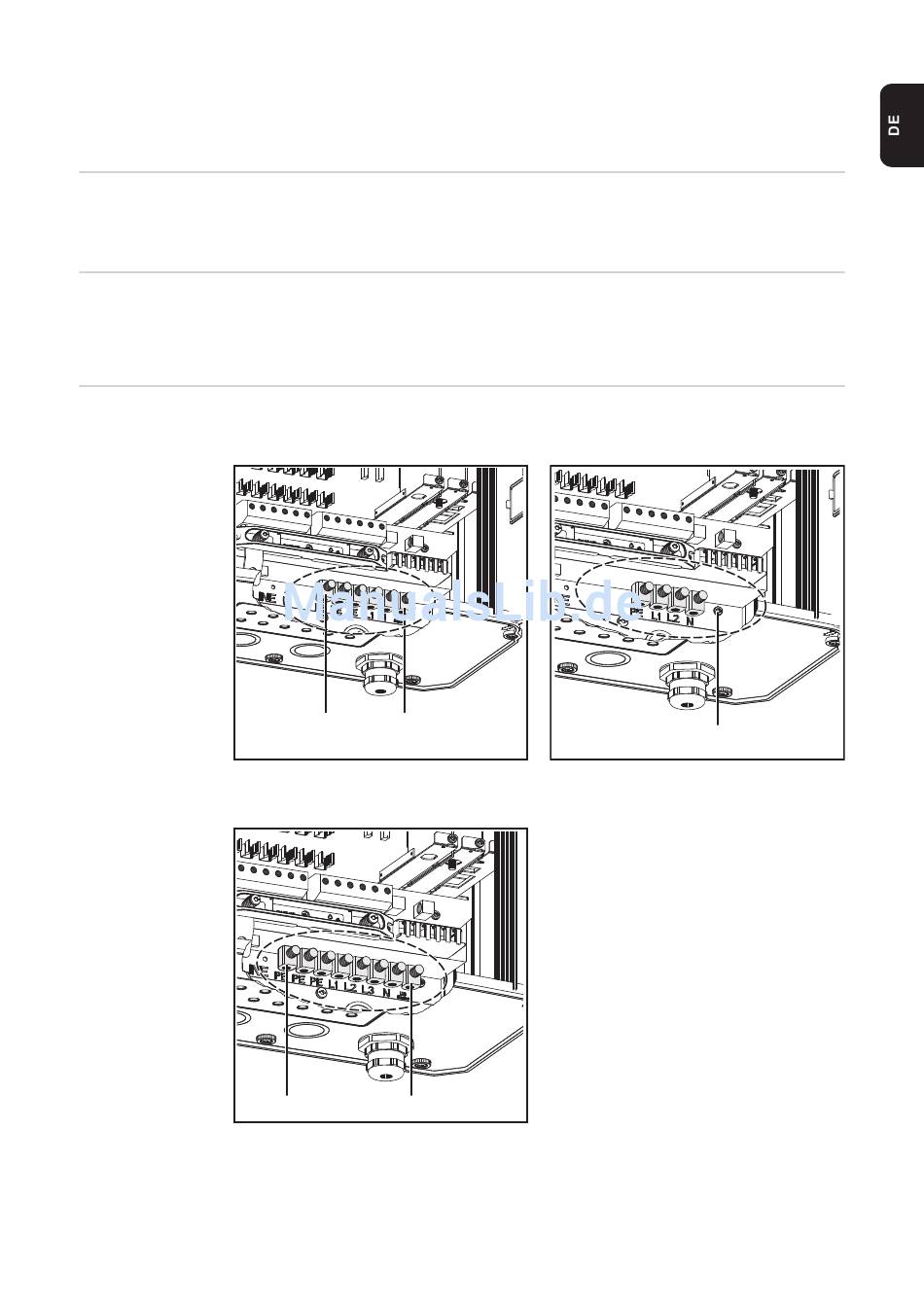

AC-seitige An-
Einphasige Wechselrichter
schlussklemmen
Dreiphasige Wechselrichter
(b)
PE (a)
PE (a) (b)
Zweiphasige Wechselrichter
PE (a)
Legende:
L1 Phasenleiter
L2 Phasenleiter
L3 Phasenleiter
N Neutralleiter
PE Schutzleiter / Erdung
PE (a) Anschlussmöglichkeit für zusätzli-
che Erdung
(b) Klemme 'US Sense' (für USA)
max. Kabelquerschnitt:
25 mm² - für flexible Kabel
35 mm² - für starre Kabel
