Verpolung von
Solarmodul-
Strängen

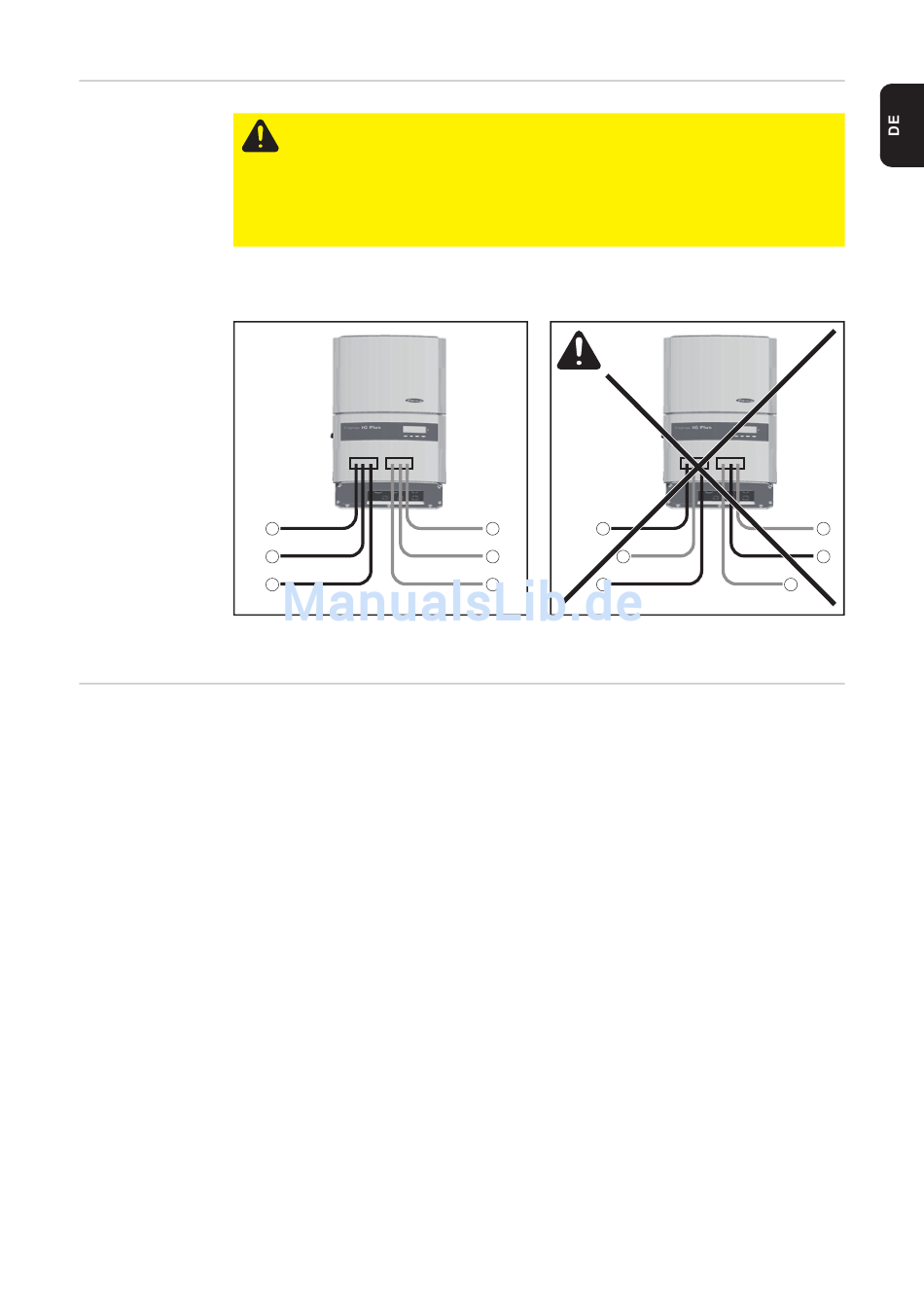

Das verpolte Anschließen aller Solarmodul-Stränge richtet keinerlei Schäden am Wech-
selrichter an.
Alle Solarmodul-Stränge verpolt angeschlossen - kei-
ne Beschädigung am Wechselrichter
Übersicht 'Solarmodul-Stränge am Fronius IG Plus anschließen (DC)' setzt sich aus folgenden Ab-
schnitten zusammen:
-
-
-
-
-
-
-
-
-
VORSICHT! Beschädigungsgefahr und in Folge Brandgefahr des Wechselrich-
ters durch einzelne verpolte Solarmodul-Stränge.
Schon die Verpolung eines einzelnen Solarmodul-Stranges kann eine nicht zu-
lässige thermische Belastung verursachen, die zum Brand des Wechselrichters
führen kann.
Vor Anschluss der einzelnen Solarmodul-Stränge stets auf die richtige Polarität
achten!
DC+ DC-
-
-
-
Ungeerdetes System: Solarmodul-Stränge anschließen
Ungeerdetes System: Solarmodul-Stränge mit einem Kabelquerschnitt > 16 mm² an-
schließen
Solarmodul-Erdung am Minuspol: Solarmodul-Stränge anschließen
Solarmodul-Erdung am Minuspol: Solarmodul-Stränge mit einem Kabelquerschnitt >
16 mm² anschließen
Solarmodul-Erdung am Minuspol beim Fronius IG Plus
Solarmodul-Erdung am Pluspol: Solarmodul-Stränge anschließen
Solarmodul-Erdung am Pluspol: Solarmodul-Stränge mit einem Kabelquerschnitt > 16
mm² anschließen
Solarmodul-Erdung am Pluspol beim Fronius IG Plus
Kriterien zur richtigen Auswahl von Strangsicherungen
-
+
+ +
-
+
Ein Solarmodul-Strang verpolt angeschlossen - Be-
schädigungsgefahr, Brandgefahr !
DC+ DC-
+
-
+
35
