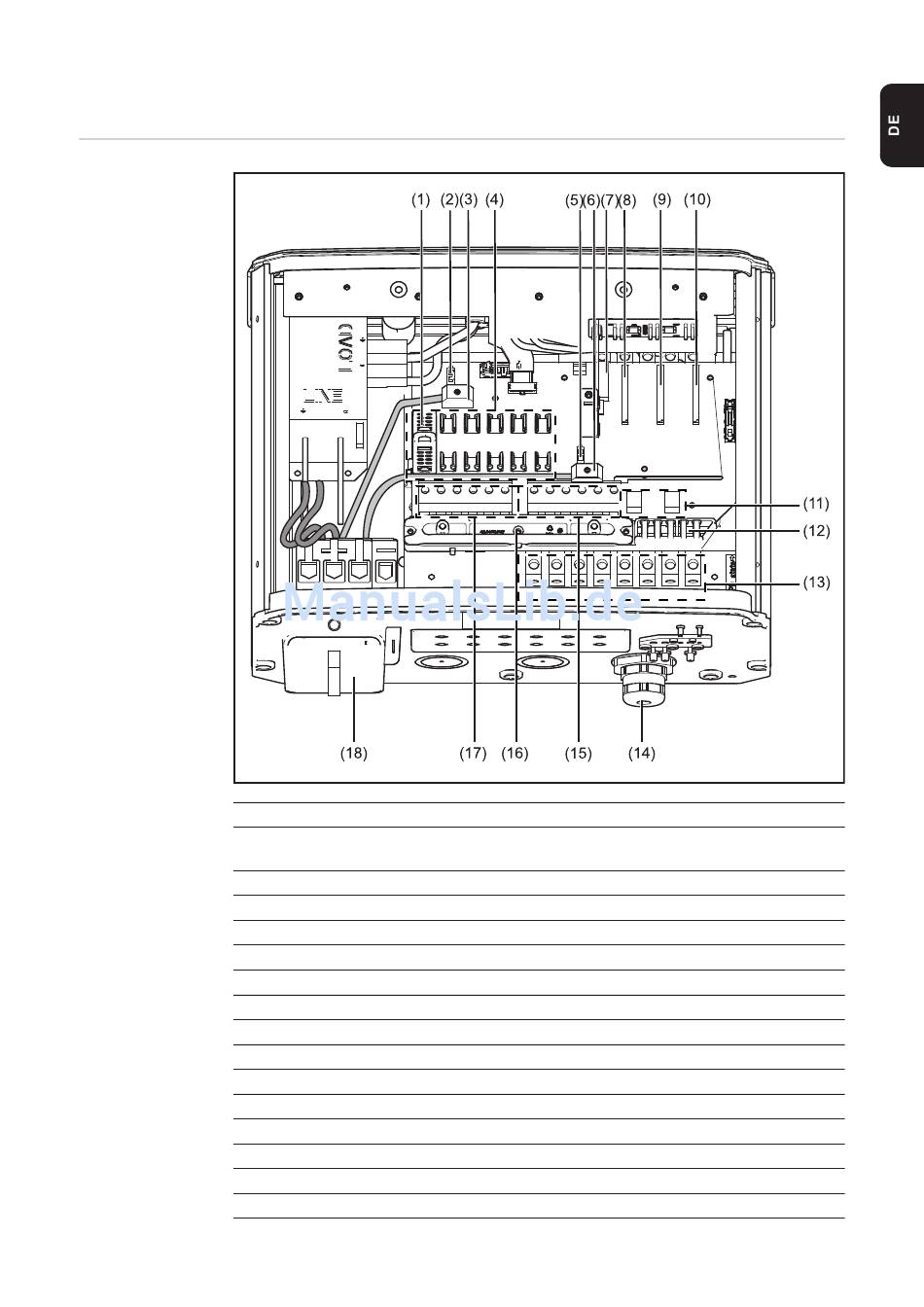

Anschlussmöglichkeiten am Fronius IG Plus
Anschlussmög-
lichkeiten am Fro-
nius IG Plus
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
Bezeichnung
Sicherungsabdeckung (6 x für Strangsicherungen, 1 x für die Sicherung der So-
larmodul-Erdung)
Jumper-Steckplatz SMON
DC+ Hauptschalter-Kabel
6 DC+ Sicherungshalter
Jumper-Steckplatz SMOFF
DC- Hauptschalter-Kabel
Steckkarte für Länder-Setup (IG-Brain)
freier Steckkarten Platz für eine Optionskarte
freier Steckkarten Platz für eine zweite Optionskarte
freier Steckkarten Platz für eine dritte Optionskarte
Sicherungshalter für Solarmodul-Erdung
Zugentlastung für Steckkarten-Kabel
AC-seitige Anschlussklemmen
Metrische Verschraubung M32 oder M40 (AC-Anschluss)
6 DC- Anschlussklemmen
