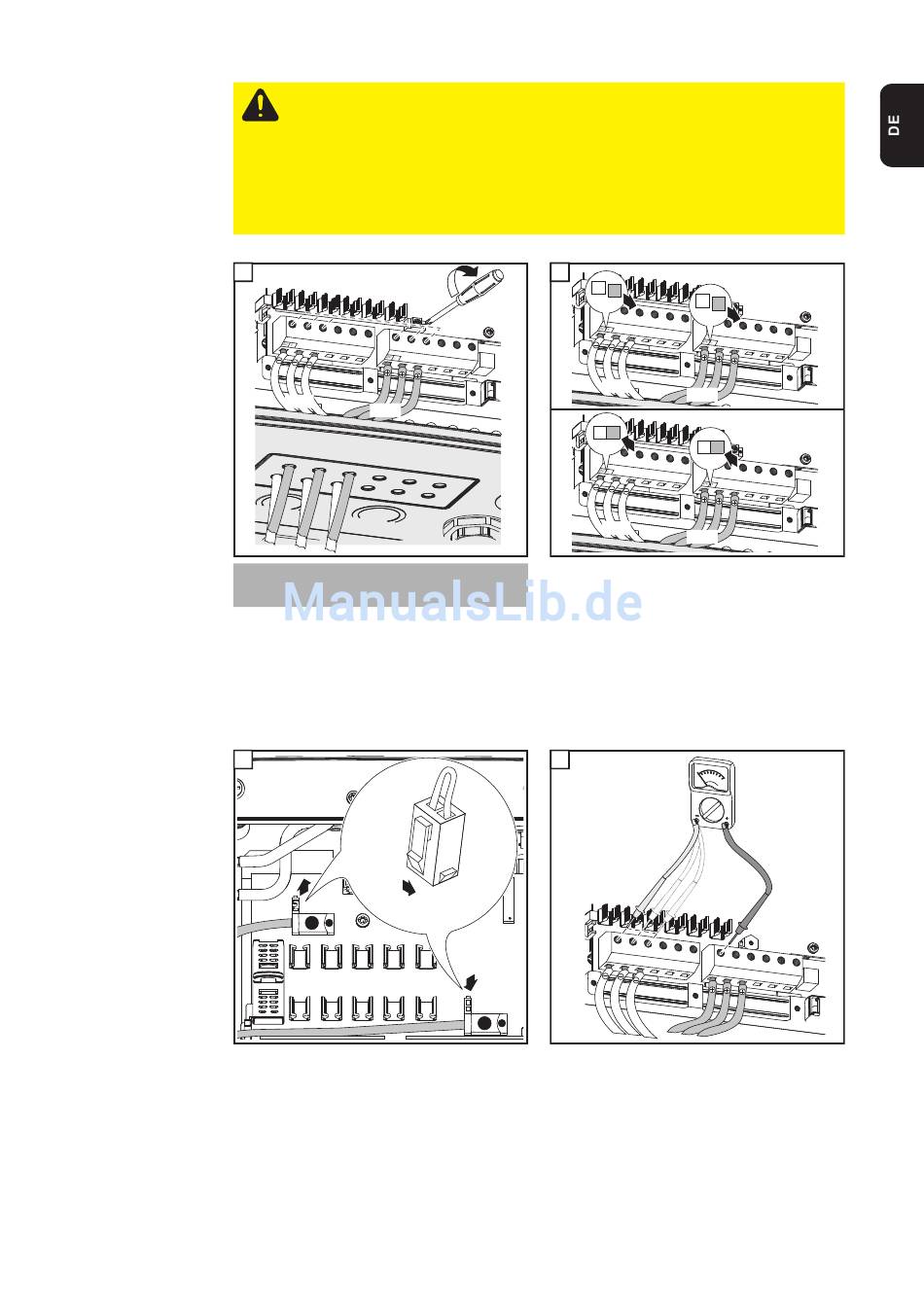

VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.
- Maximal 20 A an einer einzelnen DC-Anschlussklemme anschließen.
- DC+ Kabel am rechten Anschlussblock der DC Anschlussklemmen des
Wechselrichters anschließen
- DC- Kabel am linken Anschlussblock der DC Anschlussklemmen des Wech-
selrichters anschließen
- Die umgekehrte Polarität entsprechend Arbeitsschritt 10 mit (+) und (-) kenn-
zeichnen
2
10
DC-
DC+
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
WICHTIG!
- Für ein richtiges Messergebnis den Jumper von Position 'SM
setzen
- Polarität und Spannung der Solarmodul-Stränge überprüfen: Die Spannung darf max.
600 V betragen, die Differenz zwischen den einzelnen Solarmodul-Strängen darf max.
10 V betragen.
1
11
2
1
SM
ON
1
10
DC +
1
DC-
DC -
3
DC-
2
12
3
SM
OFF
DC -
2
DC+
DC +
4
DC+
' auf Position 'SM '
ON OFF
max. 600 V
