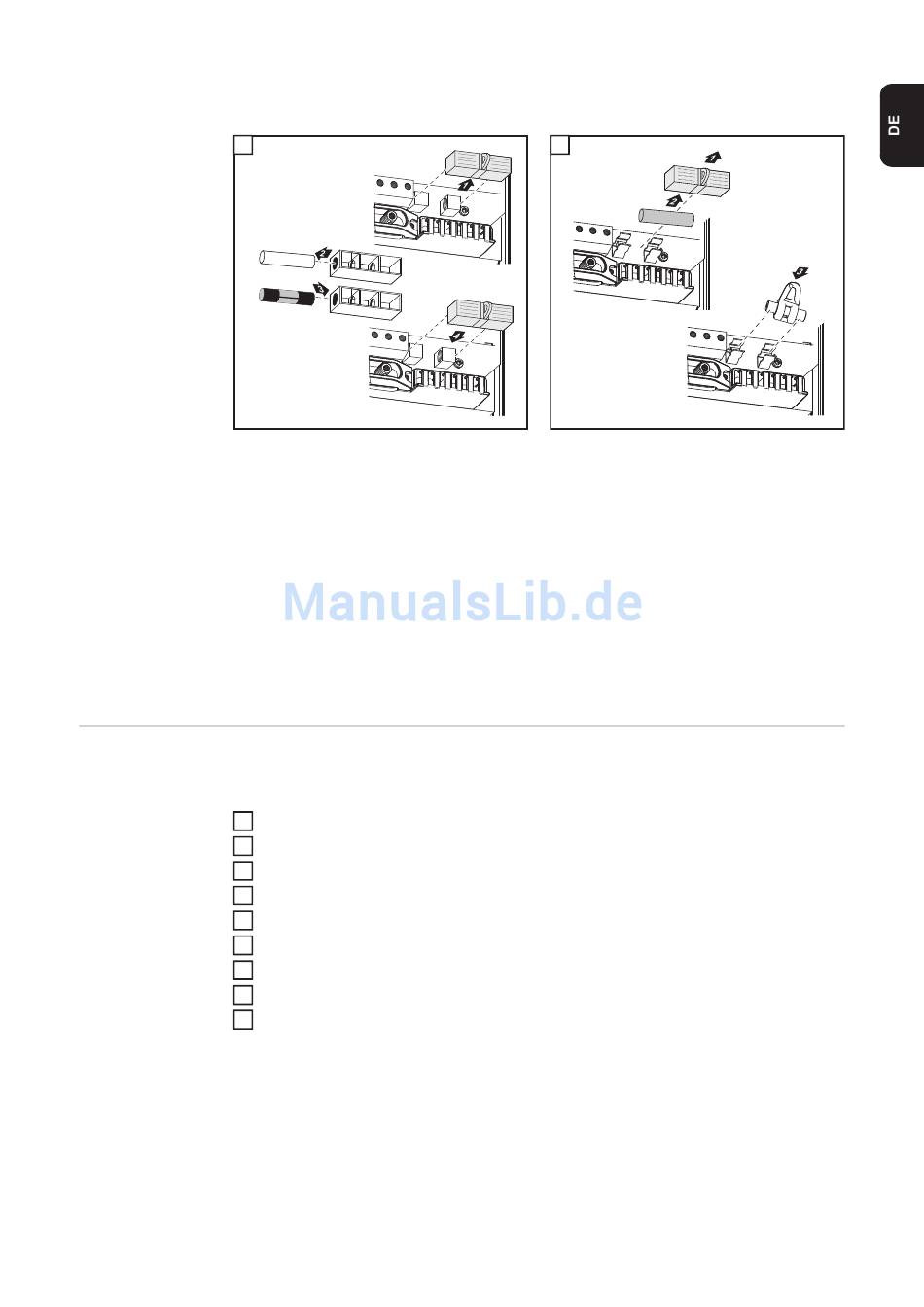

Sicherung einsetzen:
1
1
*)
Für die Solarmodul-Erdung empfiehlt Fro-
nius eine Sicherung mit 1 A und einer Di-
mension von 10 x 38 mm.
Mit dem Einsetzen der Sicherung ist das
Solarmodul am Pluspol geerdet.
Fronius IG Plus Vorhergehensweise, wenn der Wechselrichter für Wartungsarbeiten geöffnet werden
für Wartungsar- muss:
beiten öffnen
1
2
3
4
5
6
7
8
9
*)
Kunststoff-Bolzen, serienmäßig
im Lieferumfang des Wechselrich-
ters enthalten
AC- und DC-Seite vor dem Wechselrichter spannungsfrei schalten
Anschlussbereich öffnen
DC Hauptschalter ausschalten
Entladezeit der Kondensatoren abwarten (5 Minuten)
Blechabdeckungen entfernen
Falls vorhanden, Sicherung für die Solarmodul-Erdung entfernen
Falls vorhanden, Strangsicherungen entfernen
DC-Kabel abschließen
AC-Kabel abschließen
Option 'Grounding Kit 100 kOhm' ein-
setzen:
1
1
*)
*) Serienmäßigen Sicherungshalter
mit Kunststoff-Bolzen entfernen
Option 'Grounding Kit 100 kOhm' aus-
schließlich komplett mit Kunststoff-Schale
in den Sicherungshalter einsetzen
Mit dem Einsetzen der Option 'Grounding
Kit 100 kOhm' ist das Solarmodul am
Pluspol mittels hochohmigem Widerstand
geerdet.
