Solarmodul-Erdung am Minuspol: Solarmodul-
Stränge anschließen

Allgemeines

Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Minuspol erforderlich ist.
Kabelquerschnitt Der Kabelquerschnitt der Solarmodul-Stränge darf pro Kabel maximal 16 mm² betragen.
der Solarmodul-
Stränge

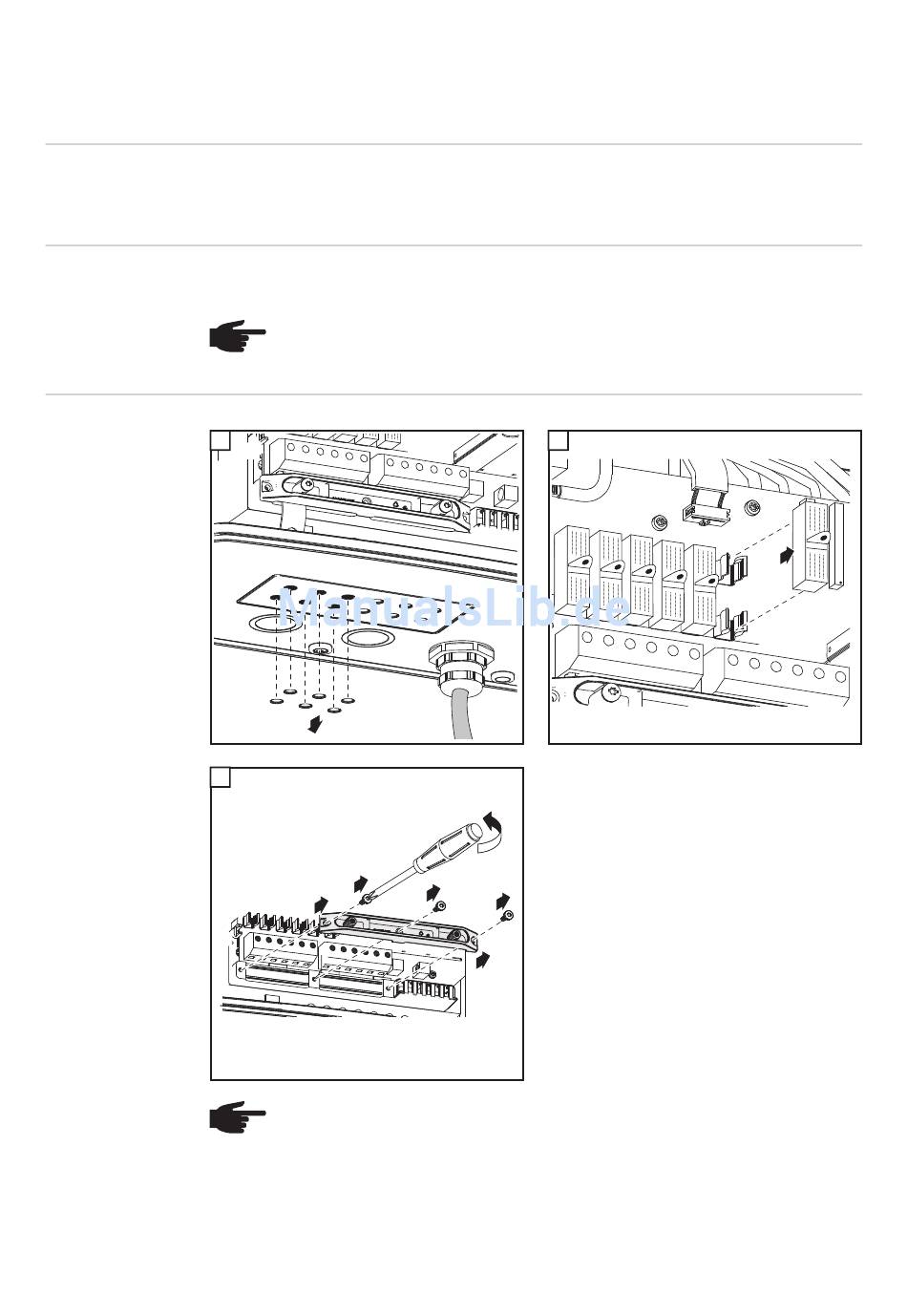

Solarmodul-Er-
1
1
dung am Minus-
pol: Solarmodul-
Stränge anschlie-
ßen
3
3
44
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
1
1
2
4
HINWEIS! Feindrähtige Kabel bis Leiterklasse 5 können ohne Ader-Endhülsen
an den DC-seitigen Anschlussklemmen angeschlossen werden.
2
2
3
4
1
6 x
