Maximale Leitungslängen im BUS-System
22.5.3
Ein Signalverstärker wird benötigt, wenn...
... die BUS-Leitung 500 m überschreitet.
AB+BC+BD+DE+EF > 500m (Fig.1)
... mehr als 64 Einheiten in einem BUS verbaut sind.
Maximale BUS-Leitungslänge zwischen Einheiten (Innenein-
heiten, Außeneinheiten, Touch-Controller, System-Controller,
Schnittstellen usw.) beträgt
Gesamtlänge BUS-Netz:
AB+BC+BD+DE+EF+EG+GH < 3.600m (Fig.2)
Wenn ein Signalverstärker eingebaut wird, wird das Netzwerk
in zwei Segmente aufgeteilt.
Je Netzwerksegment (NS) sind folgende Begrenzungen zu
beachten:
- Maximale BUS-Leitungslänge: 500 m
AB+BC+BD< 500m (Fig.2)
- Gesamtanzahl Einheiten: 64
- Anzahl Endwiderstände: 1
- Anzahl Steuereinheiten: 2*
Netzwerkaufbau immer mit einem Endwiderstand

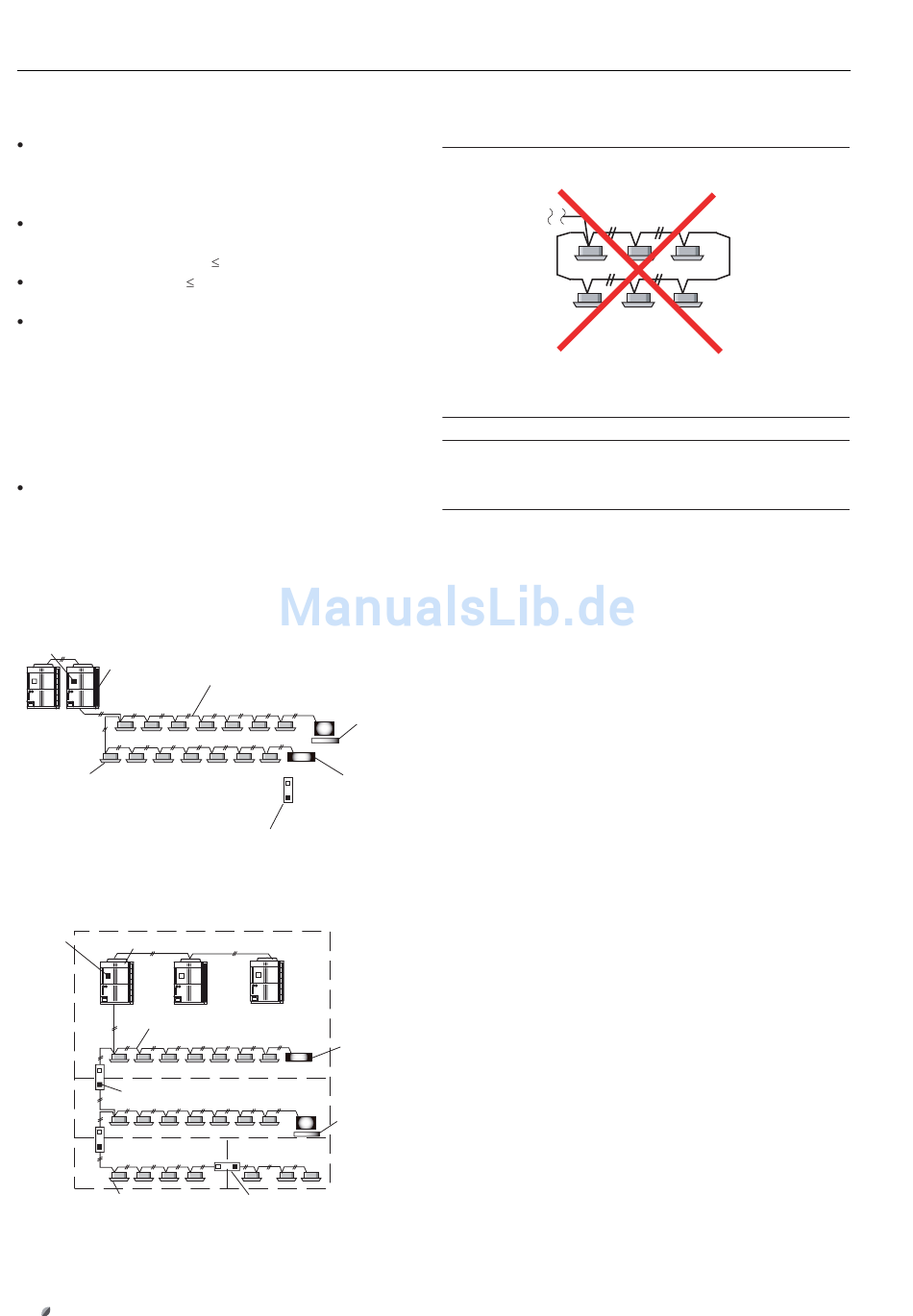

Fig. 1
Endwiderstand
Außeneinheit
BUS-Leitung
B
A
Fig. 2
D
Inneneinheit
Endwider-
Außeneinheit
stand
A
BUS-Leitung
B
D
Endwiderstand
E
G
Inneneinheit
*Komfort-Controller, Touch-Controller, System-Controller, Netzwerkadapter für LonWorks®
80
400 m.
3.600 m.
C
System
Controller
E
F
Touch Controller
Wenn AB+BC+BD+DE+EF > 500m:
Signalverstärker wird benötigt
NS 1
C
Touch
Controller
NS 2
F
System
Controller
NS 4
NS 3
H
Signalverstärker
Hinweis
Inneneinheiten dürfen nicht in Schleife geschaltet werden!
Hinweis
Es ist unbedingt darauf zu achten, dass die BUS-Leitung
beidseitig geerdet wird!
