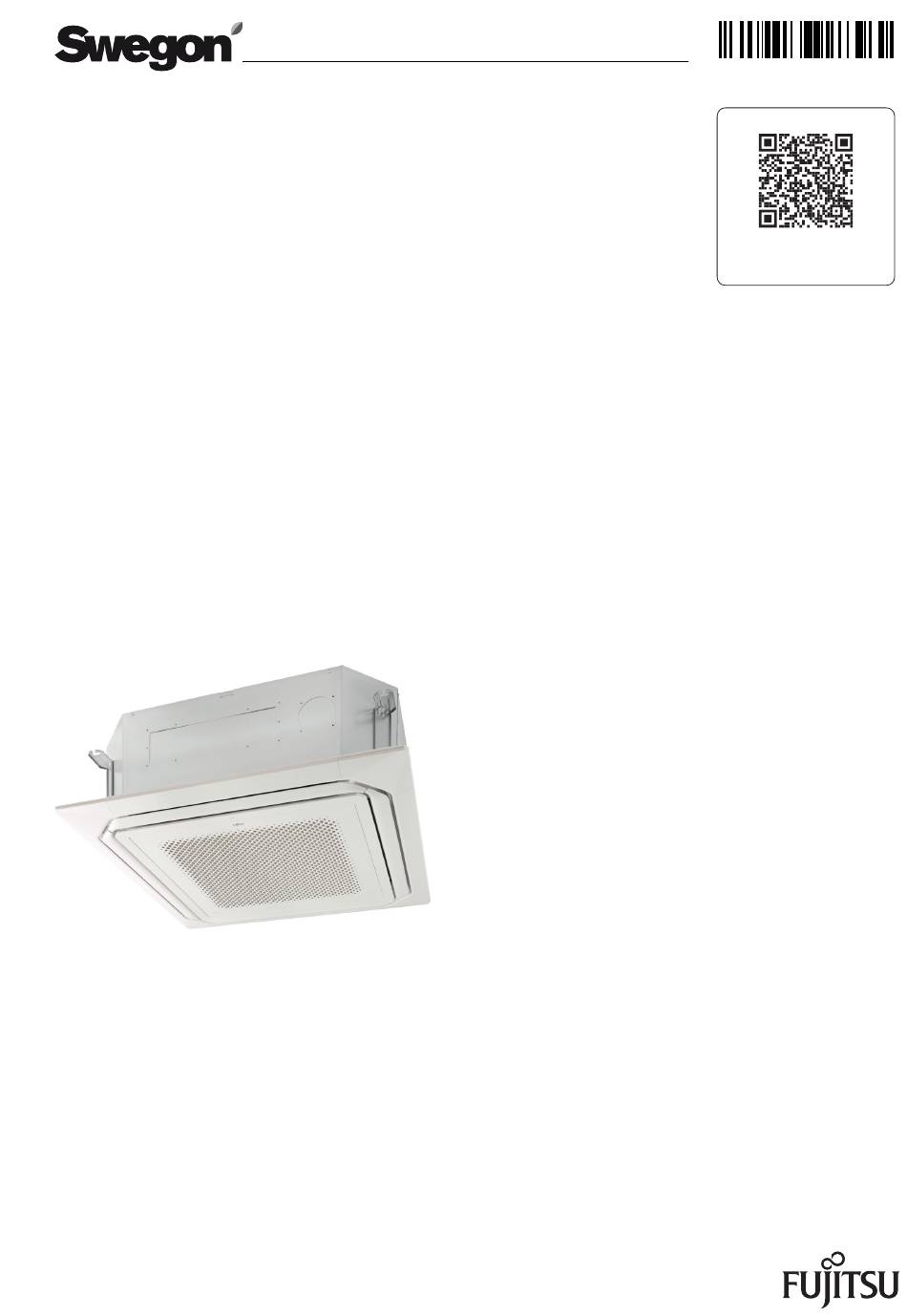

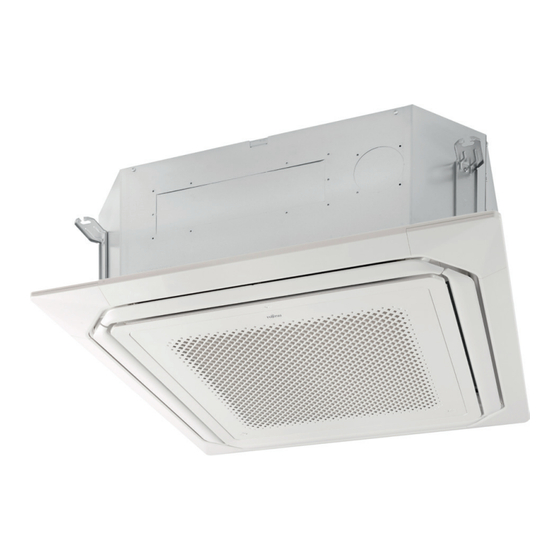

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. 3D - KASSETTENMODELLE ECO Kombination (Inneneinheit/Außeneinheit) AUYG 36KRLB / AOYG 36KRTA AUYG 45KRLB / AOYG 45KRTA AUYG 54KRLB / AOYG 54KRTA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen AUYG 18-22-24KRLB AUYG 30-36-45-54KRLB AOYG 18-22KBTB AOYG 24KBTB AOYG 30-36KBTB AOYG 45-54KBTB Mindestabstände zu Hindernissen Anschluss-Schema AUYG 18-22-24KRLB / AOYG 18-22-24KBTB AUYG 30-36-45-54KRLB / AOYG 30-36-45-54KBTB Kältekreislauf AUYG 18KRLB / AOYG 18KBTB AUYG 22-24-30-36-45-54KRLB / AOYG 22-24-30-36-45-54KBTB 10. - Seite 3 12. Externe Kontakte Außeneinheiten 12.1 Lokale Einstellungen mittels Druck-Tasten 12.2 Lokale Einstellungen 12.3 Eingänge 12.4 Ausgänge 13. Leistungstabellen 13.1 Kühlleistung 13.2 Heizleistung 14. Korrekturtabellen für Leitungslänge und Höhendifferenz 15. DIP-Schalter 15.1 Gruppensteuerung 15.2 Einstellung für 3-adrige Fernbedienungen 16. Funktionsparameter 16.1 Einstellungen mit der Touch-Fernbedienung 16.2 Einstellungen mit der Infrarot-Fernbedienung 16.3 Auswahl Signalcode der Fernbedienung 16.4 Übersicht der Funktionsparameter...
-
Seite 4: Einleitung
1.1 Allgemeine Informationen Die Montage- und Betriebsanleitung gilt ausschließlich für Geräte mit folgenden Modellbezeichnungen: Die folgenden Hinweise sind Wegweiser durch die AUYG 36KRLB / AOYG 36KRTA Gesamtdokumentation. In Verbindung mit dieser AUYG 45KRLB / AOYG 45KRTA Montage- und Betriebsanleitung sind weitere Unterlagen AUYG 54KRLB / AOYG 54KRTA gültig. -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch 2.1 Sicherheits- und Warnhinweise Fujitsu Klimageräte sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 6: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Anschlüsse 2.3.5.1 Kältetechnische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Die kältetechnischen Rohranschlüsse sollten innerhalb eines Tragen Sie beim Umgang mit Kältemitteln geeignete Gebäudes nur mittels unlösbaren/dauerhaften Verbindungen Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. durchgeführt werden. Unlösbare Verbindungen sind z.B. Vermeiden Sie den Kontakt mit der Haut. - Seite 7 Kältesystem ist nicht erlaubt und gilt als unsachgemäßer eingesetzten Kältemittel und Öle entnehmen Sie Betrieb. bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen 2.3.11 Schäden durch austretendes Kondensat können. Platzieren Sie keine Elektrogeräte oder Haushaltsgegen- stände unter dem Produkt. Eventuell herunter tropfendes Kondenswasser könnte diese Gegenstände nass werden...
-
Seite 8: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. Hautkontakt Bei Hautkontakt mit lauwarmen Wasser abwaschen. -
Seite 9: Konformitätserklärungen
4. Konformitätserklärungen EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner... - Seite 10 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner Model...
-
Seite 11: Technische Daten
5. Technische Daten Inneneinheit AUYG 36KRLB AUYG 45KRLB AUYG 54KRLB Außeneinheit AOYG 36KRTA AOYG 45KRTA AOYG 54KRTA Nennkälteleistung 12,1 13,4 Leistungsbereich Kühlen 2,8 bis 11,2 4,0 bis 14,0 4,5 bis 14,5 Nennheizleistung 10,8 13,5 15,5 Leistungsbereich Heizen 2,7 bis 12,7... - Seite 12 Inneneinheit AUYG 36KRLB AUYG 45KRLB AUYG 54KRLB Außeneinheit AOYG 36KRTA AOYG 45KRTA AOYG 54KRTA Kältemittelleitungen • Flüssigkeitsleitung mm (inch) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) • Sauggasleitung mm (inch) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) • Mindestleitungslänge • max. Leitungslänge •...
-
Seite 13: Abmessungen
6. Abmessungen 6.1 AUYG 36-45-54KRLB Befestigung Kondensatschlauch Decke Kabeleinführung Frischlufteintritt (Stanzung) Ø95 4 × Ø3.2 Löcher Einheit: mm... - Seite 14 6.5 AOYG 36KRTA 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Ø28:Kabeleinführung Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung Rohreinführung 62,6 15,2 Rohreinführung Kabeleinführung 351,9 Einheit: mm...
-
Seite 15: Aoyg 45-54Kbtb
6.6 AOYG 45-54KRTA 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) 129,1 Ø28:Kabeleinführung Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung 85,3 Rohreinführung Rohreinführung Rohreinführung 62,6 15,2 351,9 Rohreinführung Kabeleinführung Einheit: mm... -
Seite 16: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Starke und tragfähige Decke 1.500 oder 3.000 oder mehr mehr Hindernis Boden 100 oder mehr (4 Richtungen) (3 Richtungen) H2 / Abstand vom Boden zur Decke (mm) Standard 2.700 bis 3.200 Hohe Decke* bis 4.200 niedrig* bis 2.700 *notwendige Einstellungen siehe Seite 45 „Funktionseinstellungen“, Nummer 20. - Seite 17 1. Hindernisse an der Rückseite 2. Hindernisse an Rückseite und Vorderseite 100 oder mehr 100 oder mehr 100 oder mehr 250 oder mehr 3. Hindernisse an der Vorderseite 4. Hindernisse an Vorderseite und Rückseite 100 oder mehr 500 oder mehr 500 oder mehr 5.
-
Seite 18: Anschluss-Schema
8. Anschluss-Schema Inneneinheit Touch-Fernbedienung Elektrische Verbindungsleitung min. 2 x 0,8 mm² Kältemittelleitungen Elektrische Verbindungsleitung 9,52 / 15,88 mm min. 4 x 1,5 mm² Spannungsversorgung 400 V / 50 Hz / 3 Ph N Maximale Leistungsaufnahme 3,7 / 4,9 / 5,1 kW Empfohlene Absicherung 3 x 16 A träge / C Außeneinheit... -
Seite 19: Kältekreislauf
9. Kältekreislauf Wärmetauscher (Inneneinheit) 3-Wege-Ventil 3-Wege-Ventil Druckschalter Drucksensor Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler Durchmesser Kältemittelleitungen: • Sauggasleitung: 15,88 mm (5/8“) • Druckleitung: 9,52 mm (3/8“) -
Seite 20: Schaltplan
10. Schaltplan 10.1 AUYG 36-45-54KRLB ( Test ) grün weiss schwarz Präsenzmelder (Option) blau grau gelb Schrittmotor orange braun blau grau gelb Schrittmotor orange braun grün schwarz grau gelb schwarz orange Schrittmotor braun weiss grau gelb orange Schrittmotor braun Externer Ausgang (Option) orange Externer Eingang... - Seite 21 10.3 AOYG 36-45-54KRTA Inverterplatine Hauptplatine Terminal zur Inneneinheit Spannungsversorgung...
-
Seite 22: Externe Ein- Und Ausgänge Inneneinheit
11. Externe Ein- und Ausgänge Inneneinheit Drehschalter Platine Inneneinheit CN65 CN47 (Ext.in/out PCB) (Ext.out) Klemme (Ext. In) Kommunikationsbox (Option) Örtlichkeit externer Eingang externer Ausgang Steckplatz Eingangswahl Eingangssignalart Betrieb/Stopp Ex. In potenzialbehaftet Flanke Betriebsmeldung Inneneinheit Störmeldung Ex. Out Lüfterbetriebsmeldung (CN 47) Ansteuerung ext. -
Seite 23: Externer Eingang
11.1 Externer Eingang 11.1.2 Kommunikationsbox Zur Steuerung der Inneneinheit wie z.B. Ein/Aus mit Hilfe Für den externen Eingang muss ein verdrilltes Kabel eines Steckerkabels. verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine Eingangswahl spannungsführenden Leitungen in unmittelbarer Nähe Nutzen Sie eine Art der Beschaltung (potenzialfrei oder... -
Seite 24: Externer Ausgang
11.2 Externer Ausgang 11.2.2 Kommunikationsbox Für den externen Ausgang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge beträgt Nutzen sie der Anwendung entsprechend ein angemessenes 25 m. Ausgangsspannung ist bei „High“ 12 V DC +/-2 V; Kabel mit der entsprechenden Aderzahl und Stärke. bei „Low“... -
Seite 25: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Inneneinheit Kommunikationsbox Kommunikationsbox... -
Seite 26: Funktionsdetail Der Externen Kontakte Eingänge
11.4 Funktionsdetail der externen Kontakte Eingänge (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Funktionseinstellungen Externer Eingang... - Seite 27 11.4.2 Zwangs-Stopp Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox Aus Ein Zwangs-Stopp Inneneinheit Ex. In (CN 46) Ein Aus Normal 46-02 Aus Ein Zwangs-Stopp Kommunikations- 60-00 Ex. In Ein Aus Normal Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung...
-
Seite 28: Freie Kühlung
11.4.4 Freie Kühlung Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox 60-00 Aus Ein Freie Kühlung 60-09 Kommunikations- Ex. In 60-10 Ein Aus Normalbetrieb 60-11 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen. -
Seite 29: Störmeldung
11.5.2 Störmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox Low High Störung 60-09 Inneneinheit Ex. Out (CN 47) High Low Aus Ein Störung 60-00 Ex. Out 1 Ein Aus 60-00 Aus Ein Störung Kommunikations- Ex. Out 2 60-10 Ein Aus Aus Ein Störung 60-11... -
Seite 30: Ansteuerung Externes Heizelement
11.5.4 Ansteuerung externes Heizelement Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox externes Low High Heizelement Ein 60-11 Inneneinheit Ex. Out (CN 47) externes High Low Heizelement Aus 60-00 externes Aus Ein Heizelement Aus Kommunikations- 60-09 Ex. Out 3 externes 60-10 Ein Aus... -
Seite 31: Externe Kontakte Außeneinheiten
12. Externe Kontakte Außeneinheit Anzeigelampe Funktions- oder Betriebsart Leuchtet, wenn Spannung DIP- und SW-Schalter der Außeneinheiten anliegt. Blinkt, wenn Störung Power/Betrieb Grün Einstellung abhängig der Umgebungsbedingungen anliegt oder lokale Einstellungen durchgeführt werden. Anmerkung: Falsche Einstellungen können Fehlfunktio- Fehler Blinkt bei Störung nen verursachen. -
Seite 32: Einstellungen
12.2 Einstellungen 5. Drücken Sie die SELECT-Taste (S133), bis folgendes Blink- Anmerkung: Vor dem Einstellen von Funktionen ist das muster entsprechend Ihres Wunsches angezeigt wird. System zu stoppen, mit der Fernbedienung. Normalbetrieb 12.2.1 Schallreduzierter Betrieb POWER PUMP LOW NOISE PEAK ERROR DOWN MODE... - Seite 33 12.2.2 Lastabwurf POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE Restleistung 100 % LED-Anzeige Restleistung 75 % Restleistung 50 % S134 S133 S132 S131 S130 Restleistung 0 % Schalter-Einstellungen: 1. Schalten Sie auf „lokale Einstellungen“ indem Sie die 6.
-
Seite 34: Eingänge
12.3 Eingänge 12.3.2 Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Signal Steckplatz PA 580 geregelt werden. • Reduziert die maximale Stromaufnahme nach 12.3.1 Geräuscharmer Modus Schaltereinstellungen. • Leistung wird entsprechend den Einstellungen Außeneinheit abfallen. -
Seite 35: Ausgänge
12.4 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz PA 590 Außeneinheit Steckplatz P 590 • Der Betriebsstatus des Verdichters kann ausgegeben werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Feldgerät Hauptplatine Feldgerät Hauptplatine Stecker Bsp. Relais Bsp. Lü er Stecker Bsp. -
Seite 36: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
13. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit • AOYG 36KRTA Leitungslänge (m) Kühlen 0,902... - Seite 37 • AOYG 45-54KRTA Leitungslänge (m) Kühlen 0,900 0,879 0,858 0,937 0,915 0,894 0,872 0,972 0,952 0,931 0,908 0,887 0,988 0,977 0,956 0,934 0,913 0,891 0,992 0,992 0,981 0,960 0,938 0,916 0,894 1,000 1,000 0,989 0,967 0,945 0,923 0,901 1,000 1,000 0,989 0,967 0,945...
-
Seite 38: Kühlleistung
Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) 14.1 Kühlleistung • AUYG 36KRLB Innentemperatur °CDB °CWB °CDB 6,91 5,45 1,03 7,15 5,47 1,06 7,31 5,49 1,08 7,72 5,75 1,09 8,13 6,01 1,11 8,58 6,21 1,13 9,27 6,50 1,15 6,76 5,39 1,26 7,00 5,41 1,29 7,16 5,42 1,31 7,56 5,68 1,33 7,96 5,94 1,35 8,40 6,13 1,37 9,07 6,42 1,40... - Seite 39 • AUYG 54KRLB Innentemperatur °CDB °CWB °CDB 9,57 7,35 1,89 10,39 7,73 1,93 10,93 7,98 1,96 11,47 8,31 1,99 12,01 8,65 2,02 12,51 8,81 2,02 13,27 9,05 2,02 9,60 7,38 1,91 10,42 7,76 1,95 10,96 8,01 1,98 11,51 8,34 2,01 12,05 8,68 2,03 12,55 8,84 2,03 13,31 9,08 2,03 9,66 7,44 1,94 10,48 7,82 1,98 11,03 8,07 2,01 11,58 8,41 2,04 12,13 8,74 2,07 12,63 8,91 2,07 13,39 9,15 2,07 9,49 7,34 1,99 10,30 7,71 2,03 10,84 7,96 2,06 11,37 8,29 2,09 11,91 8,63 2,12 12,41 8,79 2,12 13,15 9,03 2,12 9,32 7,24 2,04 10,11 7,61 2,08 10,64 7,85 2,11 11,17 8,18 2,14 11,70 8,51 2,17 12,18 8,67 2,17 12,92 8,90 2,17...
-
Seite 40: Heizleistung
13.2 Heizleistung AUYG 36KRLB • Innentemperatur °CDB °CDB °CWB 8,05 2,85 8,01 2,86 7,98 2,86 7,77 2,86 7,26 2,87 9,21 3,08 9,17 3,09 9,13 3,09 8,89 3,09 8,31 3,11 10,37 3,31 10,32 3,32 10,28 3,32 10,02 3,33 9,35 3,34 11,01... - Seite 41 • AUYG 54KRLB Innentemperatur °CDB °CDB °CWB 12,26 4,49 11,97 4,51 11,67 4,53 11,40 4,53 10,72 4,53 13,62 4,68 13,29 4,70 12,97 4,72 12,66 4,72 11,91 4,72 14,97 4,87 14,61 4,89 14,26 4,92 13,93 4,92 13,10 4,92 15,77 5,06 15,39 5,08 15,02 5,11...
-
Seite 42: Dip-Schalter
15. DIP-Schalter 15.1 Gruppensteuerung Adresseinstellung mit DIP-Schalter SW 100 Diese Einstellung muss nur bei Nutzung der 3-adrigen Fernbedienung getätigt werden, die 2-adrige Fernbedienung adressiert sich automatisch bei Spannungszuschaltung. Mehrere Inneneinheiten können in einer Gruppe mit einer Fernbedienung gesteuert werden. Hierzu ist es notwendig den Inneneinheiten eine Slave-Adresse zuzuweisen. -
Seite 43: Funktionsparameter
16. Funktionsparameter 16.2 Einstellungen mit der Infrarot- Fernbedienung (optional) Dieser Vorgang ändert die Funktionseinstellungen zur Steuerung des Innengeräts je nach den Bedingungen Für die Einstellung von Funktionsparametern muss die der Installation. Fehlerhafte Einstellungen können Inneneinheit ausgeschaltet sein. zur Fehlfunktion des Innengeräts führen. Führen Sie die „Funktions einstellung“... -
Seite 44: Auswahl Signalcode Der Fernbedienung
16.3 Auswahl Signalcode der Fernbedienung Wenn Sie die Funktionsnummer korrigieren wollen: Wenn zwei oder mehr Klimaanlagen in einem Raum Die „POWERFUL“- Taste erneut drücken, um zur Auswahl installiert sind und die Fernbedienung eine andere der Funktionsnummer zurückzukehren. als diejenige bedient, die Sie einstellen möchten, ändern Sie den Signal- Code der Fernbedienung so, 5. -
Seite 45: Übersicht Der Funktionsparameter
16.4 Übersicht der Funktionsparameter Anzahl Ausblasöffnungen Einstellung in Abhängigkeit der genutzten Öffnungen. (Werkeinstellung: 00) Je nach Installationsort ist eine oder mehrere Funktions- nummer anzupassen. Beschreibung Funktionsnummer Einstellwert Anmerkung: Bei falscher Funktionsnummer oder 4-seitiger Ausblas falschem Einstellwert wird keine Änderung gespeichert. 3-seitiger Ausblas Übersicht Bei Verschluss der Öffnungen ist auf eine ausreichende... - Seite 46 Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel- (nur Kabel-Fernbedienung) Fernbedienung kann eine Korrektur des eingebauten Wenn der Temperaturfühler in der Kabel-Fernbedienung Messfühlers notwendig sein. Zur Änderung dieser Werte genutzt werden soll, muss die Einstellung auf „beide“ muss die Funktionsnummer 42 auf 01 gesetzt sein (beide (01) gesetzt werden.
- Seite 47 Umschaltung des Messfühlers nur auf Fernbedienung Einstellungs-Protokoll Um nur den Fühler der Kabel-Fernbedienung zu Protokollieren Sie alle vorgenommene Änderungen in der nutzen, muss hier der Einstellwert auf 01 (nur Kabel- untenstehenden Tabelle. Fernbedienung) aktiviert werden. Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsparameter Einstellwert Funktionsnummer 42 auf „beide“...
-
Seite 48: Fernbedienungen Und Zubehör
17. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer Kabel-Fernbedienung UTY-RLRY 2-adrige Kabel-Fernbedienung 2577750 Komfort-Fernbedienung UTY-RVNYM 3-adrige Kabel-Fernbedienung 2570799 Kabel-Fernbedienung UTY-RNNYM 3-adrige Kabel-Fernbedienung 2558456 Hotel-Fernbedienung UTY-RSNYM 3-adrige Kabel-Fernbedienung 2558457 Infrarot-Empfängereinheit zur einfachen Infrarot- UTY-LBTYC Nachrüstung und Infrarot- Fernbedienung 2599850 Fernbedienungs-Set (Nur für weiße Blende) Melder zur Erkennung von Personen im Raum für Präsenzmelder... -
Seite 49: Schutzfunktionen
18. Schutzfunktionen Inneneinheit Charakteristik Bauteil Schutzform AUYG 36-45-54KRLB Schaltkreis Schmelzsicherung auf Platine 250 V, 3,15 A 125 +/-10 °C Aktiv Lüfter Stopp Ventilatormotorschutz thermische Sicherung 120 +/-10 °C Reset Lüfter Wiederanlauf Außeneinheit Modell Bauteil Schutzform AOYG 45KRTA AOYG 36KRTA AOYG 54KRTA Schaltkreis 2x 250 V, 30 A Schmelzsicherung auf Platine... -
Seite 50: Fehlerdiagnose
19. Fehlerdiagnose 19.1 Diagnose an der Kabel-Fernbedienung und an den LEDs der Inneneinheit (Option) FILTER-Lampe TIMER-Lampe OPERATION-Lampe (grün) (orange) (grün) MANUAL AUTO-Taste Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy CC.1 Störung Temperaturfühler der Touch-Fernbedienung C2.1 Störung Bus-Platine der Touch-Fernbedienung 12.1 Störung Kommunikation der Touch-Fernbedienung 12.3... - Seite 51 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 5 x 1 x Verdampferlüftermotor blockiert (oben) ◊ 5 x 3 x Schwimmerschalter ausgelöst länger als 3 Minuten ◊ 5 x 7 x Luftleitlamelle nicht richtig geschlossen oder geöffnet ◊...
-
Seite 52: Diagnose Led An Der Außeneinheit
19.2 Diagnose LED an der Außeneinheit Power Pump Peak Error Prüfen, ob die Error-LED schnell blinkt, dann kurz die Mode Down Noise Enter-Taste einmal drücken. Die Anzahl und Kombination Leuchtanzeige der verschiedene LEDs geben Auskunft über den Mode Select Enter Exit Pump Down anstehenden Fehler. - Seite 53 Notizen...
- Seite 56 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 05.2020 Swegon Germany GmbH...
