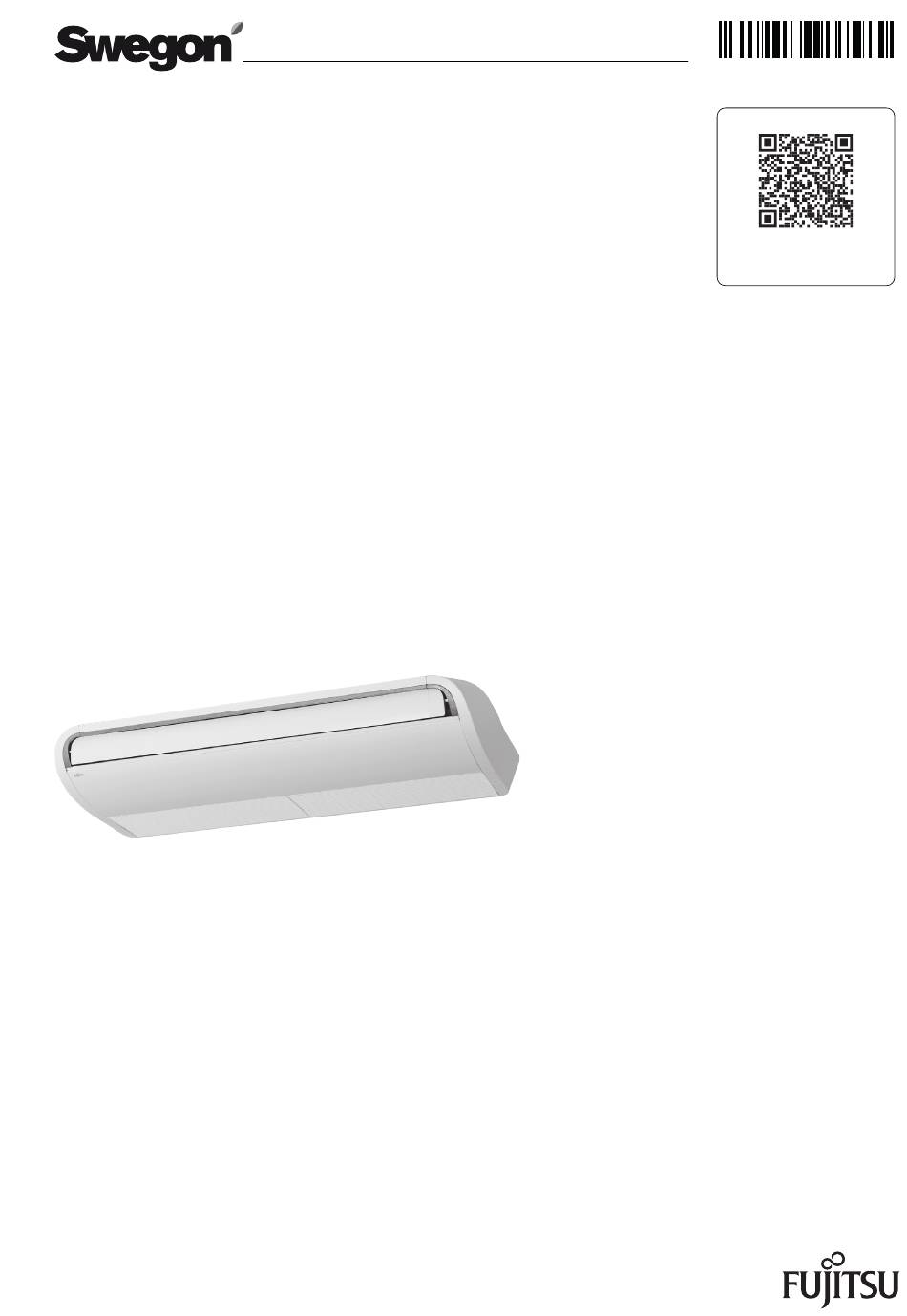

MONTAGE- UND BETRIEBSANLEITUNG
Ihr kurzer Weg zur
elektronischen Dokumentation.
DECKENMODELLE ECO
Kombination
(Inneneinheit/Außeneinheit)
ABYG 18KRTA / AOYG 18KBTB
ABYG 22KRTA / AOYG 22KBTB
ABYG 24KRTA / AOYG 24KBTB
ABYG 30KRTA / AOYG 30KBTB
ABYG 36KRTA / AOYG 36KBTB
ABYG 45KRTA / AOYG 45KBTB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swegon ABYG 18KRTA

Inhaltszusammenfassung für Swegon ABYG 18KRTA

  • Seite 1 Ihr kurzer Weg zur elektronischen Dokumentation. DECKENMODELLE ECO Kombination (Inneneinheit/Außeneinheit) ABYG 18KRTA / AOYG 18KBTB ABYG 22KRTA / AOYG 22KBTB ABYG 24KRTA / AOYG 24KBTB ABYG 30KRTA / AOYG 30KBTB ABYG 36KRTA / AOYG 36KBTB ABYG 45KRTA / AOYG 45KBTB...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen ABYG 18-22KRTA ABYG 24-30KRTA ABYG 36-45KRTA AOYG 18-22KBTB AOYG 24KBTB AOYG 30-36KBTB AOYG 45KBTB Mindestabstände zu Hindernissen ABYG 18-45KRTA AOYG 18-24KBTB AOYG 30-45KBTB Anschluss-Schema ABYG 18-22-24KRTA ABYG 30-36-45KRTA Kältekreislauf AOYG 18KBTB AOYG 22KBTB AOYG 24-30KBTB AOYG 36-45KBTB 10.
  • Seite 3 11. Externe Ein- und Ausgänge Inneneinheit 11.1 Externer Eingang 11.2 Externe Ausgänge 11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge 11.4 Funktionsdetail der externen Eingangskontakte 11.5 Funktionsdetail der externen Ausgangskontakte 12. Externe Kontakte Außeneinheiten AOYG 30-36-45KBTB 12.1 Drucktasten 12.2 Einstellungen 12.3 Eingänge 12.4 Ausgänge 13.

  • Seite 4: Einleitung

    1.1 Allgemeine Informationen Die Montage- und Betriebsanleitung gilt ausschließlich für Geräte mit folgenden Modellbezeichnungen: Die folgenden Hinweise sind Wegweiser durch die ABYG 18KRTA / AOYG 18KBTB Gesamtdokumentation. In Verbindung mit dieser ABYG 22KRTA / AOYG 22KBTB Montage- und Betriebsanleitung sind weitere Unterlagen ABYG 24KRTA / AOYG 24KBTB gültig.

  • Seite 5: Sicherheit

    2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch 2.1 Sicherheits- und Warnhinweise Fujitsu Klimageräte sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw.

  • Seite 6: Allgemeine Sicherheitshinweise

    2.3 Allgemeine Sicherheitshinweise 2.3.5 Anschlüsse 2.3.5.1 Kältetechnische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Die kältetechnischen Rohranschlüsse sollten innerhalb eines Tragen Sie beim Umgang mit Kältemitteln geeignete Gebäudes nur mittels unlösbaren/dauerhaften Verbindungen Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. durchgeführt werden. Unlösbare Verbindungen sind z.B. Vermeiden Sie den Kontakt mit der Haut.
  • Seite 7 Kältesystem ist nicht erlaubt und gilt als unsachgemäßer eingesetzten Kältemittel und Öle entnehmen Sie Betrieb. bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen 2.3.11 Schäden durch austretendes Kondensat können. Platzieren Sie keine Elektrogeräte oder Haushaltsgegen- stände unter dem Produkt. Eventuell herunter tropfendes Kondenswasser könnte diese Gegenstände nass werden...

  • Seite 8: Wartung

    2.5 Erste-Hilfe 3. Wartung Einatmen Eine Wartung soll in regelmäßigen Abständen, unsere Hohe Konzentrationen des Kältemittels können Erstickungen Empfehlung ist mindestens alle 12 Monate, nach EN 378, verursachen. Erste Symptome können ein Verlust der Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge Bewegungsfähigkeit und des Bewusstseins sein.

  • Seite 9: Konformitätserklärungen

    4. Konformitätserklärungen...
  • Seite 10 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner Model...
  • Seite 11 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner Model...

  • Seite 12: Technische Daten

    5. Technische Daten Inneneinheit ABYG 18KRTA ABYG 22KRTA ABYG 24KRTA Außeneinheit AOYG 18KBTB AOYG 22KBTB AOYG 24KBTB Nennkälteleistung Leistungsbereich Kühlen 0,9 bis 5,9 0,9 bis 6,7 0,9 bis 8,0 Nennheizleistung Leistungsbereich Heizen 0,9 bis 7,5 0,9 bis 8,0 0,9 bis 9,1...
  • Seite 13 Inneneinheit ABYG 18KRTA ABYG 22KRTA ABYG 24KRTA Außeneinheit AOYG 18KBTB AOYG 22KBTB AOYG 24KBTB Nennkälteleistung Kältemittelleitungen • Saugleitung mm (inch) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) • Flüssigkeitsleitung mm (inch) 12,7 (1/2) 12,7 (1/2) 12,7 (1/2) • Mindestleitungslänge • max. Leitungslänge •...
  • Seite 14 Inneneinheit ABYG 30KRTA ABYG 36KRTA ABYG 45KRTA Außeneinheit AOYG 30KBTB AOYG 36KBTB AOYG 45KBTB Nennkälteleistung 12,1 Leistungsbereich Kühlen 2,8 bis 10,0 2,8 bis 11,2 4,0 bis 13,5 Nennheizleistung 10,0 10,8 13,5 Leistungsbereich Heizen 2,7 bis 11,2 2,7 bis 12,7 4,2 bis 16,2 Spannung Frequenz Stromaufnahme...
  • Seite 15 Inneneinheit ABYG 30KRTA ABYG 36KRTA ABYG 45KRTA Außeneinheit AOYG 30KBTB AOYG 36KBTB AOYG 45KBTB Nennkälteleistung 12,1 Kältemittelleitungen • Flüssigkeitsleitung 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) • Sauggasleitung 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) • Mindestleitungslänge • max. Leitungslänge • max. Höhendifferenz Kältemittelmenge R32 1.900 1.900...

  • Seite 16: Abmessungen

    6. Abmessungen 6.1 ABYG 18-22KRTA 1.080 49 84 125 103 Seitenansicht Draufsicht ø100 mm Rückansicht Abstand Aufhängung Abmessungen Inneneinheit (Draufsicht) benötigter Installationsplatz Länge der Stehbolzen max. 30 mm Inneneinheit Einheit: mm...

  • Seite 17: Abyg 24-30Krta

    6.2 ABYG 24-30KRTA 1.390 1.233 49 84 125 103 Seitenansicht Draufsicht ø100 mm Rückansicht Abstand Aufhängung 1.233 Abmessungen benötigter Installationsplatz Inneneinheit (Draufsicht) Länge der Stehbolzen max. 30 mm Inneneinheit Einheit: mm...

  • Seite 18: Abyg 36-45Krta

    6.3 ABYG 36-45KRTA 1.700 1.543 49 84 125 103 Draufsicht Seitenansicht ø 100 mm Rückansicht Abstand Aufhängung 1.543 Abmessungen benötigter Installationsplatz Inneneinheit (Draufsicht) Länge der Stehbolzen max. 30 mm Inneneinheit...

  • Seite 19: Aoyg 18-22Kbtb

    6.4 AOYG 18-22KBTB 4 x M10 Löcher Befestigungslöcher Luft Kondensatablauf Ø42...

  • Seite 20: Aoyg 24Kbtb

    6.5 AOYG 24KBTB 4 x M10 Löcher Befestigungslöcher Luft Kondensatablauf Ø42...

  • Seite 21: Aoyg 30-36Kbtb

    6.6 AOYG 30-36KBTB 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung Rohreinführung 62,6 15,2 Rohreinführung Kabeleinführung 351,9...

  • Seite 22: Aoyg 45Kbtb

    6.4 AOYG 45KBTB 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) 129,1 Ø28:Kabeleinführung Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung 85,3 Rohreinführung Rohreinführung Rohreinführung 62,6 15,2 351,9 Rohreinführung Kabeleinführung...

  • Seite 23: Mindestabstände Zu Hindernissen

    7. Mindestabstände zu Hindernissen 7.1 ABYG 18-45KRTA Decke Innengerät 30 oder mehr Decke 200 oder mehr 0 oder mehr Hindernis Boden Die erforderliche Deckenhöhe variiert je nach Funktions- einstellung der Nummer 20, siehe Seite 63. Abstand Boden zur Decke (mm) Modell/Baugröße Standard Hohe Decke...

  • Seite 24: Aoyg 18-24Kbtb

    7.2 AOYG 18-24KBTB 1. Hindernisse an der Rückseite 2. Hindernisse an Rückseite und Vorderseite 100 oder mehr 100 oder mehr 100 oder mehr 250 oder mehr 3. Hindernisse an der Vorderseite 4. Hindernisse an Vorderseite und Rückseite 100 oder mehr 600 oder mehr 600 oder mehr 5.

  • Seite 25: Aoyg 30-45Kbtb

    7.3 AOYG 30-45KBTB 1. Hindernisse an der Rückseite 2. Hindernisse an Rückseite und Vorderseite 100 oder mehr 100 oder mehr 100 oder mehr 250 oder mehr 3. Hindernisse an der Vorderseite 4. Hindernisse an Vorderseite und Rückseite 100 oder mehr 500 oder mehr 500 oder mehr 5.

  • Seite 26: Anschluss-Schema

    8. Anschluss-Schema 8.1 ABYG 18-22-24KRTA Touch-Fernbedienung Elektrische Verbindungsleitung min. 2 x 0,8 mm² Kältemittelleitungen Elektrische Verbindungsleitung 6,35 / 12,7 mm min. 4 x 1,5 mm² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 2,6 / 2,7 / 2,7 kW Empfohlene Absicherung 16 / 16 / 20 A träge (C)

  • Seite 27: Abyg 30-36-45Krta

    8.2 ABYG 30-36-45KRTA Touch-Fernbedienung Elektrische Verbindungsleitung min. 2 x 0,8 mm² Kältemittelleitungen Elektrische Verbindungsleitung 9,52 / 15,88 mm min. 4 x 1,5 mm² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 3,6 / 3,8 / 5,4 kW Empfohlene Absicherung 25 / 25 / 25 A träge (C)

  • Seite 28: Kältekreislauf

    9. Kältekreislauf 9.1 AOYG 18KBTB Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Muffler Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler Durchmesser Kältemittelleitungen: • Sauggasleitung: AOYG 18KBTB: 12,7 mm (1/2“) •...

  • Seite 29: Aoyg 22Kbtb

    9.2 AOYG 22KBTB Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Druckschalter Muffler Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler Durchmesser Kältemittelleitungen: • Sauggasleitung: 12,7 mm (1/2“) • Druckleitung: 6,35 mm (1/4“)

  • Seite 30: Aoyg 24-30Kbtb

    9.3 AOYG 24-30KBTB Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Druckschalter Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler Durchmesser Kältemittelleitungen: • Sauggasleitung: AOYG 24KBTB: 12,7 mm (1/2“) AOYG 30KBTB: 15,88 mm (5/8“) •...

  • Seite 31: Aoyg 36-45Kbtb

    9.4 AOYG 36-45KBTB Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Druckschalter Drucksensor Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler Durchmesser Kältemittelleitungen: • Sauggasleitung: AOYG 36-45KBTB: 15,88 mm (5/8“) •...

  • Seite 32: Schaltplan

    10. Schaltplan 10.1 ABYG 18-22-24-30KRTA...

  • Seite 33: Abyg 36-45Krta

    10.2 ABYG 36-45KRTA...

  • Seite 34: Aoyg 18-22-24Kbtb

    10.3 AOYG 18-22-24KBTB Hauptplatine grün Terminal S(V) 4-Wege-Ventil R(U) T(W) Verdichter Hochdruckschalter (Nicht AOYG 18KBTB) zur Inneneinheit Spannungsversorgung...

  • Seite 35: Aoyg 30-36-45Kbtb

    10.4 AOYG 30-36-45KBTB Inverterplatine Hauptplatine Terminal zur Inneneinheit Spannungsversorgung...

  • Seite 36: Externe Ein- Und Ausgänge Inneneinheit

    11. Externe Ein- und Ausgänge Inneneinheit Hinweis Für Steuer-/Meldeleitungen bitte beachten: Die Kom- munikationsbox für externe Ein- und Ausgänge wird auf der gegenüberliegenden linken Seite der Inneneinheit eingebaut. Drehschalter Platine Inneneinheit CN65 CN47 (Ext.in/out PCB) (Ext.out) Klemme (Ext. In) Kommunikationsbox (Option) Örtlichkeit externer Eingang...

  • Seite 37: Externer Eingang

    11.1 Externer Eingang 11.1.2 Kommunikationsbox Zur Steuerung der Inneneinheit wie z.B. Ein/Aus mit Hilfe Für den externen Eingang muss ein verdrilltes Kabel eines Steckerkabels. verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine Eingangswahl spannungsführenden Leitungen in unmittelbarer Nähe Nutzen Sie eine Art der Beschaltung (potenzialfrei oder...

  • Seite 38: Externer Ausgang

    11.2 Externer Ausgang 11.2.2 Kommunikationsbox Für den externen Ausgang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge beträgt Nutzen sie der Anwendung entsprechend ein angemessenes 25 m. Ausgangsspannung ist bei „High“ 12 V DC +/-2 V; Kabel mit der entsprechenden Aderzahl und Stärke. bei „Low“...

  • Seite 39: Externe Ausgänge

    11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Inneneinheit Kommunikationsbox Kommunikationsbox...

  • Seite 40: Funktionsdetail Der Externen Eingangskontakte

    11.4 Funktionsdetail der externen Eingangs- kontakte (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Funktionseinstellungen Externer Eingang...
  • Seite 41 11.4.2 Zwangs-Stopp Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox Aus  Ein Zwangs-Stopp Inneneinheit Klemmblock Ein  Aus Normal 46-02 Aus  Ein Zwangs-Stopp Kommunikations- 60-00 Ex. In Ein  Aus Normal Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Inneneinheit ihren Betrieb und ein Wiedereinschalten über die...

  • Seite 42: Freie Kühlung

    11.4.4 Freie Kühlung Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox 60-00 Aus  Ein Freie Kühlung 60-09 Kommunikations- Input 60-10 Ein  Aus Normalbetrieb 60-11 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen.

  • Seite 43: Störmeldung

    11.5.2 Störmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox Low High Störung 60-09 Inneneinheit CN 47 High Low Aus Ein Störung 60-00 Output 1 Ein Aus 60-00 Aus Ein Störung Kommunikations- Output 2 60-10 Ein Aus Aus Ein Störung 60-11 Output 3 Ein Aus...

  • Seite 44: Ansteuerung Externes Heizelement

    11.5.4 Ansteuerung externes Heizelement Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox externes Low  High Heizelement Ein 60-11 Inneneinheit CN 47 externes High  Low Heizelement Aus 60-00 externes Aus  Ein Heizelement Ein Kommunikations- 60-09 Ex. Out 3 externes 60-10 Ein Aus...

  • Seite 45: Externe Kontakte Außeneinheiten Aoyg 30-36-45Kbtb

    12. Externe Kontakte Außeneinheit AOYG 30-36-45KBTB DIP- und SW-Schalter der Außeneinheiten Einstellung abhängig der Umgebungsbedingungen Anmerkung: Falsche Einstellungen können Fehlfunktionen verursachen. Gefahr Vor dem Berühren der Taster ist die statische Aufladung abzubauen. Niemals die Bauteile oder Anschlüsse auf den Platinen berühren. 12.1 Druck-Tasten Anzeigelampe Funktions- oder Betriebsart...

  • Seite 46: Einstellungen

    12.2 Einstellungen 5. Drücken Sie die SELECT-Taste (S133), bis folgendes Blink- muster entsprechend Ihres Wunsches angezeigt wird. Anmerkung: Vor dem Einstellen von Funktionen ist das Normalbetrieb System zu stoppen, mit der Fernbedienung. POWER PUMP LOW NOISE PEAK ERROR 12.2.1 Schallreduzierter Betrieb DOWN MODE MODE...
  • Seite 47 12.2.2 Lastabwurf POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE Restleistung 100 %  LED-Anzeige Restleistung 75 %  Restleistung 50 %   S134 S133 S132 S131 S130 Restleistung 0 %  Schalter-Einstellungen: 1. Schalten Sie auf „lokale Einstellungen“ indem Sie die 6.

  • Seite 48: Eingänge

    12.3 Eingänge 12.3.2 Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Signal Steckplatz PA 580 geregelt werden. • Reduziert die maximale Stromaufnahme nach 12.3.1 Geräuscharmer Modus Schaltereinstellungen. • Leistung wird entsprechend den Einstellungen Außeneinheit abfallen.

  • Seite 49: Ausgänge

    12.4 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz PA 590 Außeneinheit Steckplatz P 590 • Der Betriebsstatus des Verdichters kann ausgegeben werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Feldgerät Hauptplatine Feldgerät Hauptplatine Stecker Bsp. Relais Bsp. Lü er Stecker Bsp.

  • Seite 50: Leistungstabellen

    Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) 13.1 Kühlleistung • ABYG 18KRTA Innentemperatur °CDB °CWB °CDB 4,17 3,31 0,47 4,65 3,33 0,48 4,80 3,62 0,48 5,12 3,63 0,49 5,28 3,92 0,49 5,60 3,90 0,49 5,91 4,16 0,50 4,20 3,33 0,41 4,68 3,35 0,41 4,84 3,64 0,42 5,16 3,66 0,42 5,32 3,95 0,42 5,64 3,93 0,43 5,96 4,19 0,43...
  • Seite 51 • ABYG 24KRTA Innentemperatur °CDB °CWB °CDB 5,66 4,46 0,69 6,30 4,48 0,70 6,52 4,87 0,70 6,95 4,89 0,71 7,16 5,28 0,71 7,59 5,26 0,72 8,02 5,60 0,73 5,70 4,47 0,58 6,35 4,49 0,59 6,57 4,88 0,59 7,00 4,90 0,60 7,22 5,29 0,60 7,65 5,27 0,61 8,09 5,62 0,61 5,56 4,40 0,59 6,19 4,42 0,60 6,40 4,81 0,60 6,83 4,83 0,61 7,04 5,21 0,61 7,46 5,19 0,62 7,88 5,53 0,63 5,41 4,34 0,75 6,02 4,37 0,76 6,23 4,75 0,76 6,64 4,76 0,77 6,85 5,14 0,78 7,26 5,12 0,78 7,67 5,46 0,79 5,37 4,33 0,74 5,98 4,36 0,75 6,19 4,74 0,75 6,60 4,75 0,76 6,80 5,13 0,76 7,21 5,11 0,77 7,62 5,44 0,78...
  • Seite 52 • ABYG 36KRTA Innentemperatur °CDB °CWB °CDB 6,91 6,25 1,05 7,15 6,27 1,08 7,31 6,29 1,10 7,72 6,59 1,11 8,13 6,89 1,13 8,58 7,12 1,15 9,27 7,45 1,17 6,76 6,18 1,28 7,00 6,20 1,31 7,16 6,21 1,33 7,56 6,51 1,35 7,96 6,81 1,37 8,40 7,03 1,39 9,07 7,36 1,42 6,47 6,03 1,73 6,70 6,05 1,77 6,86 6,07 1,80 7,24 6,36 1,83 7,62 6,65 1,86 8,05 6,87 1,88 8,69 7,19 1,92 6,42 6,00 1,78 6,64 6,02 1,82 6,80 6,04 1,85 7,17 6,33 1,88 7,55 6,62 1,91 7,98 6,83 1,94 8,61 7,15 1,98 6,36 5,97 1,83 6,59 6,00 1,88 6,74 6,01 1,90 7,11 6,29 1,94 7,49 6,58 1,97 7,91 6,80 2,00 8,54 7,12 2,04...

  • Seite 53: Heizleistung

    13.2 Heizleistung ABYG 18KRTA • Innentemperatur °CDB °CDB °CWB 5,05 1,77 4,93 1,81 4,81 1,85 4,69 1,88 4,57 1,92 5,69 1,89 5,56 1,93 5,42 1,96 5,28 2,00 5,15 2,04 6,33 2,00 6,18 2,04 6,03 2,08 5,88 2,12 5,73 2,17 6,97...
  • Seite 54 • ABYG 24KRTA Innentemperatur °CDB °CDB °CWB 6,37 2,12 6,21 2,16 6,06 2,21 5,91 2,25 5,76 2,30 6,99 2,21 6,82 2,25 6,65 2,30 6,49 2,34 6,32 2,39 7,62 2,28 7,44 2,33 7,26 2,38 7,08 2,43 6,89 2,47 8,25 2,35 8,06 2,40 7,86 2,45...
  • Seite 55 • ABYG 36KRTA Innentemperatur °CDB °CDB °CWB 8,05 2,95 8,01 2,96 7,98 2,96 7,77 2,96 7,26 2,97 9,21 3,19 9,17 3,20 9,13 3,20 8,89 3,20 8,31 3,22 10,37 3,43 10,32 3,44 10,28 3,44 10,02 3,45 9,35 3,46 11,01 3,71 10,97 3,72 10,92 3,72...

  • Seite 56: Korrekturtabellen Für Leitungslänge Und Höhendifferenz

    14. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYG 18KBTB Leitungslänge (m) Kühlen 0,932 0,930...
  • Seite 57 AOYG 22KBTB Leitungslänge (m) Kühlen 0,900 0,879 0,858 0,937 0,915 0,894 0,872 0,973 0,952 0,931 0,908 0,887 0,988 0,977 0,956 0,934 0,913 0,891 0,992 0,992 0,981 0,960 0,938 0,916 0,894 1,000 1,000 0,989 0,967 0,945 0,923 0,901 1,000 1,000 0,989 0,967 0,945 0,923...
  • Seite 58 AOYG 24KBTB Leitungslänge (m) Kühlen 0,893 0,877 0,917 0,900 0,885 0,966 0,947 0,932 0,914 0,899 0,979 0,970 0,951 0,936 0,918 0,903 0,992 0,983 0,974 0,955 0,939 0,922 0,906 1,000 0,991 0,981 0,963 0,946 0,930 0,914 1,000 0,991 0,981 0,963 0,946 0,930 0,914 -7,5...
  • Seite 59 AOYG 30KBTB Leitungslänge (m) Kühlen 0,926 0,916 0,906 0,953 0,942 0,931 0,920 0,979 0,968 0,958 0,946 0,936 0,988 0,983 0,972 0,961 0,951 0,939 0,992 0,992 0,987 0,976 0,965 0,954 0,943 1,000 1,000 0,995 0,984 0,973 0,962 0,951 1,000 1,000 0,995 0,984 0,973 0,962...
  • Seite 60 AOYG 36KBTB Leitungslänge (m) Kühlen 0,902 0,882 0,862 0,938 0,917 0,897 0,876 0,973 0,953 0,933 0,912 0,891 0,988 0,977 0,957 0,936 0,916 0,895 0,992 0,992 0,981 0,961 0,940 0,919 0,898 1,000 1,000 0,989 0,968 0,947 0,926 0,905 1,000 1,000 0,989 0,968 0,947 0,926...
  • Seite 61 AOYG 45KBTB Leitungslänge (m) Kühlen 0,900 0,879 0,858 0,937 0,915 0,894 0,872 0,973 0,952 0,931 0,908 0,887 0,988 0,977 0,956 0,934 0,913 0,891 0,992 0,992 0,981 0,960 0,938 0,916 0,894 1,000 1,000 0,989 0,967 0,945 0,923 0,901 1,000 1,000 0,989 0,967 0,945 0,923...

  • Seite 62: Funktionsparameter

    15. Funktionsparameter 7. Drücken Sie auf [Zurück], um zum „Wartung“-Bildschirm Dieser Vorgang ändert die Funktionseinstellungen zur Steuerung des Innengeräts je nach den Bedingungen zurückzukehren. der Installation. Fehlerhafte Einstellungen können zur Fehlfunktion des Innengeräts führen. Führen Sie die „Funktions einstellung“ entsprechend den Installationsbedingungen mittels der Fernbedienung durch.

  • Seite 63: Übersicht Der Funktionsparameter

    15.2 Übersicht der Funktionsparameter Kondensationsschutz Zum Schutz vor Kondensation auf der Luftleitlamelle fährt Je nach Installationsort ist eine oder mehrere Funktions- diese im Kühl- und Entfeuchtungsbetrieb nach 60 Minu- nummer anzupassen. ten nach oben. (Werkeinstellung: 00) Anmerkung: Bei falscher Funktionsnummer oder falschem Einstellwert wird keine Änderung gespeichert.
  • Seite 64 Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel- (nur Kabel-Fernbedienung) Fernbedienung kann eine Korrektur des eingebauten Wenn der Temperaturfühler in der Kabel-Fernbedienung Messfühlers notwendig sein. Zur Änderung dieser Werte genutzt werden soll, muss die Einstellung auf „beide“ muss die Funktionsnummer 42 auf 01 gesetzt sein (beide (01) gesetzt werden.
  • Seite 65 Umschaltung des Messfühlers nur auf Fernbedienung Einstellungs-Protokoll Um nur den Fühler der Kabel-Fernbedienung zu Protokollieren Sie alle vorgenommene Änderungen in der nutzen, muss hier der Einstellwert auf 01 (nur Kabel- untenstehenden Tabelle. Fernbedienung) aktiviert werden. Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsparameter Einstellwert Funktionsnummer 42 auf „beide“...

  • Seite 66: Fernbedienungen Und Zubehör

    16. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ3 2599483 inkl. Kommunikationsplatine Infrarot-Fernbedienung UTY-LBTYH Infrarot-Fernbedienung inkl. Empfängereinheit 2618085 Smart Design- 2-adrige kompakte Fernbedienung für eine UTY-RCRYZ1 2617673 Fernbedienung Inneneinheit UTY-XCSX Kommunikationsbox inkl. Für erweiterte externe Ein- und Ausgänge 2618088 mit Gehäuse UTZ-GXEA...

  • Seite 67: Schutzfunktionen

    17. Schutzfunktionen Inneneinheit Bauteil Schutzform ABYG 18-22-24-30-36-45KRTA Schaltkreis Schmelzsicherung auf Platine 250V, 5,0 A 135 +/-15 °C Aktiv Lüfter Stopp Ventilatormotorschutz thermische Sicherung 105 +/-15 °C Reset Lüfter Wiederanlauf Außeneinheit Bauteil Schutzform AOYG 18KBTB AOYG 22KBTB AOYG 24KBTB Schaltkreis Schmelzsicherung auf Platine 250 V, 25 A / 250 V, 5 A / 250V, 3,15 A 125 +/-10 °C Aktiv...

  • Seite 68: Fehlerdiagnose

    18. Fehlerdiagnose 18.1 Diagnose an der Touch-Fernbedienung und LED's der Inneneinheit (Option) Infrarot-Empfänger LEDs Manuell/Auto-Taster Wenn ein Fehler auftritt, wird an der Kabel-Fernbedienung „Er“ angezeigt und zuätzlich die Adresse der angeschlossenen Innenheit sowie der Fehlercode. Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer...
  • Seite 69 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy ◊ 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x • Störung der Inverterplatine ◊ 6 x • 4 x • Spannungsfehler oder Störung am aktiven Filtermodul ACTPM ◊...

  • Seite 70: Diagnose An Der Außeneinheit

    18.2 Diagnose an der Außeneinheit Power Pump Peak Error Prüfen, ob die Error-LED schnell blinkt, dann kurz die Mode Down Noise Enter-Taste einmal drücken. Die Anzahl und Kombination Leuchtanzeige der verschiedene LEDs geben Auskunft über den Mode Select Enter Exit Pump Down anstehenden Fehler.
