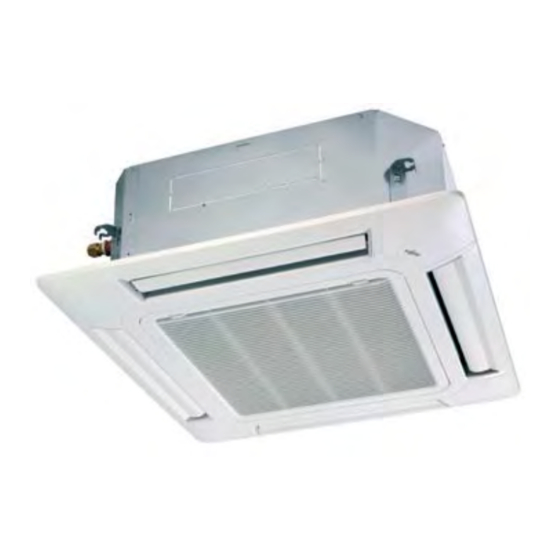

- Seite 1 Montage- und BetrieBsanleitung KassettenModelle inverter Kombination (Inneneinheit / Außeneinheit) AUYG 30LRLE / AOYG 30LETL AUYG 36LRLE / AOYG 36LETL AUYG 45LRLA / AOYG 45LETL...
-
Seite 2: Inhaltsverzeichnis
3.3 Außeneinheit AOYG 45LETL Mindestabstände zu Hindernissen 4.1 Inneneinheit AUYG 30-36LRLE / 45LRLA 4.2 Außeneinheit AOYG 30-36-45LETL Anschluss-Schema 5.1 AUYG 30LRLE / AOYG 30LETL 5.2 AUYG 36LRLE / AOYG 36LETL 5.3 AUYG 45LRLA / AOYG 45LETL Kältekreislauf Schaltplan 7.1 AUYG 30-36LRLE / AOYG 30-36LETL 7.2 AUYG 45LRLA / AOYG 45LETL... - Seite 3 DIP-Schalter Sendefrequenz der Infrarot-Fernbedienung einstellen Funktionsparameter einstellen 13.1 Über Infrarot-Fernbedienung 13.2 Über Kabel-Fernbedienung (Option) 13.3 Übersicht der Funktionsparameter 13.4 Funktionswechsel über Raumtemperatursensor einstellen Testbetrieb Inneneinheit 14.1 Prüfpunkte 14.2 Testbetrieb starten Schutzfunktionen Fehlerdiagnose 16.1 Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung 16.2 Diagnose an den Leuchtdioden der Außeneinheit Wartung...
-
Seite 4: Einleitung Und Sicherheitshinweise
Benutzer des Gerätes zugänglich sein. Warnhinweis: weist Sie auf gefährliche Situationen hin. Swegon Climate Systems Germany GmbH behält sich das Vermeiden Sie diese Situationen, sonst könnten Sie oder Recht vor, die Produkte und die zugehörigen Bedienungsan- andere Personen ernsthaft gefährdet werden. -
Seite 5: Technische Daten
2. Technische Daten Inneneinheit AUYG 30LRLE AUYG 36LRLE ABYG 45LRLA Außeneinheit AOYG 30LETL AOYG 36LETL AOYG 45LETL Nennkälteleistung 10,0 12,5 Leistungsbereich Kühlen 2,8 bis 10,0 2,8 bis 11,2 4,0 bis 14,0 Nennheizleistung 10,0 11,2 14,0 Leistungsbereich Heizen 2,7 bis 11,2... -
Seite 6: Abmessungen
3. Abmessungen 3.1 Inneneinheit AUYG 30-36LRLE / AUYG 45 LRLA Unteransicht Ansicht von unten (Sichtseite) Ansicht von oben 795 (Befestigung) Anschluss Flüssigkeitsleistung 9,52 mm Anschluss Sauggasleistung 15,88 mm Anschluss Kondensat (ID 25 mm; AD 32 mm) Einheit: mm... -
Seite 7: Außeneinheit Aoyg 30-36Letl
3.2 Außeneinheit AOYG 30-36LETL Luft Einheit: mm... -
Seite 8: Außeneinheit Aoyg 45Letl
3.3 Außeneinheit AOYG 45LETL 3-Wege-Ventile Rohreinführung Rohr- und Kabeleinführung 51.5 Einheit: mm... -
Seite 9: Mindestabstände Zu Hindernissen
4. Mindestabstände zu Hindernissen 4.1 ABYG 30-36LRTE / 45LRTA Decke 296 oder mehr 1000 oder mehr 1000 oder mehr 1800 oder mehr Hindernis Boden Decke 296 oder mehr 1500 3000 oder mehr oder mehr 1800 Hindernis oder mehr Boden... -
Seite 10: Außeneinheit Aoyg 30-36-45Letl
4.2 AOYG 30-36-45 LETL 600 mm oder mehr 100 mm Luft 100 mm oder mehr Luft 300 mm oder mehr oder mehr 600 mm oder mehr 600 mm (Zugang für den Techniker) oder mehr Hindernis vor und/oder hinter der Außeneinheit Montage der Außeneinheit in einer Ecke oder Nische Luft 250 mm... -
Seite 11: Anschluss-Schema
5. Anschluss-Schema 5.1 AUYG 30LRLE / AOYG 30LETL Inneneinheit Kabel-Fernbedienung Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 230 V/50 Hz/1 Ph N Maximale Leistungsaufnahme 3,9 kW Empfohlene Absicherung 20 A träge/C... -
Seite 12: Auyg 36Lrle / Aoyg 36Letl
5.2 AUYG 36LRLE / AOYG 36LETL Inneneinheit Kabel-Fernbedienung Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 230 V/50 Hz/1 Ph N Maximale Leistungsaufnahme 4,6 kW Empfohlene Absicherung 20 A träge/C Außeneinheit... -
Seite 13: Auyg 45Lrla / Aoyg 45Letl
5.3 AUYG 45LRLA / AOYG 45LETL Inneneinheit Kabel-Fernbedienung Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 230 V/50 Hz/1 Ph N Maximale Leistungsaufnahme 4,7 kW Empfohlene Absicherung 25 A träge/C Außeneinheit... -
Seite 14: Kältekreislauf
6. Kältekreislauf AUYG 30-36LRLE, 45LRLA / AOYG 30-36-45LETL Sauggasleitung Serviceanschluss 16 mm (5/8") Filter 3-Wege-Ventil Druck- schalter 4-Wege- Ventil Wärmetauscher Wärmetauscher (Außeneinheit) Muffler (Inneneinheit) Verdichter Einspritzleitung Expansions- 10 mm (3/8") ventil Filter Filter Verdichtertemperaturfühler 3-Wege-Ventil Raumtemperaturfühler Heißgastemperaturfühler Rohrtemperaturfühler Wärmetauschermittentemperaturfühler Wärmetauscheraustrittstemperaturfühler Kühlen Außentemperaturfühler Heizen... -
Seite 15: Schaltplan
7. Schaltplan 7.1 AUYG 30-36LRLE / AOYG 30-36LETL schwarz Rohrtemperaturfühler schwarz Raumtemperaturfühler Louver 1 (auf/ab) orange LED-Anzeige gelb CN12 (Option) rosa blau Steuerplatine braun orange orange blau CN13 gelb gelb CN11 rosa grün blau schwarz Louver 2 (auf/ab) weiß CN14 schwarz Kabel- schwarz... -
Seite 16: Auyg 45Lrla / Aoyg 45Letl
7.2 AUYG 45LRLA / AOYG 45LETL schwarz Rohrtemperaturfühler schwarz Raumtemperaturfühler Louver 1 (auf/ab) orange LED-Anzeige gelb CN12 (Option) rosa blau Steuerplatine braun orange orange blau CN13 gelb gelb CN11 rosa grün blau schwarz Louver 2 (auf/ab) weiß schwarz CN14 Kabel- schwarz Fernbedienung schwarz... -
Seite 17: Externe Kontakte Inneneinheit
7.3 Externe Kontakte Inneneinheit Wenn Betrieb/Stopp-Funktion konfiguriert wird Kontakt 7.2.1 Eingänge Betrieb Kassettenmodelle Inneneinheit Stopp Steckplatz CN102 AUYG 30-36-45 1. Das Klimagerät kann aufgrund von Voreinstellungen Wenn Zwangsstopp-Funktion konfiguriert wird ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funktions- Kontakt einstellungen der Inneneinheit konfiguriert werden. - Seite 18 7.2.2 Ausgänge Betriebsmeldung Frischluft Kassettenmodelle Kassettenmodelle Steckplatz CN103 AUYG 30-36-45 Steckplatz CN6 AUYG 30-36-45 Hiermit kann eine Betriebsmeldung der Inneneinheit generiert In Abhängigkeit des Lüftermotors der Inneneinheit kann eine werden. Meldung generiert werden. Beispiel Schaltplan: Beispiel Schaltplan: Steuerplatine Steuerplatine Inneneinheit Feldgeräte Inneneinheit Feldgeräte...
-
Seite 19: Externe Kontakte Außeneinheit
7.4 Externe Kontakte Außenheit Volllastbegrenzung Außeneinheit 7.4.1 Eingänge Steckplatz CN11 AOYG 45LETL Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ sowie der „Volllastabschaltung“ können über ein externes Signal geregelt werden. Reduziert die maximale Stromaufnahme nach DIP-Schal- Einzelheiten zu den Einstellungen sind der Installationsanlei- tereinstellungen. - Seite 20 7.4.2 Ausgänge Betriebstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz CN13 AOYG 45LETL Außeneinheit Steckplatz CN12 AOYG 45LETL Der Betriebsstatus des Verdichters kann ausgegeben werden. Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan Beispiel Schaltplan Steuerplatine Außeneinheit Feldgeräte Steuerplatine Außeneinheit Feldgeräte Stecker Stecker 12 V DC 12 V DC...
-
Seite 21: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
8. Korrekturtabellen für Leitungs- länge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit 8.1 Außeneinheit AOYG 30LETL Leitungslänge (m) Kühlen 0,901... -
Seite 22: Außeneinheit Aoyg 36Letl
8.2 Außeneinheit AOYG 36LETL *2) Die Inneneinheit ist tiefer montiert als die Außeneinheit. Leitungslänge (m) Kühlen 0,898 0,874 0,850 0,938 0,913 0,889 0,864 0,978 0,953 0,928 0,903 0,879 0,988 0,982 0,957 0,932 0,907 0,882 0,992 0,992 0,986 0,961 0,935 0,911 0,886 1,000 1,000... -
Seite 23: Außeneinheit Aoyg 45Letl
8.3 Außeneinheit AOYG 45LETL Leitungslänge (m) Kühlen 0,879 0,846 0,814 0,926 0,893 0,861 0,828 0,975 0,942 0,908 0,875 0,841 0,988 0,979 0,946 0,912 0,878 0,845 0,992 0,992 0,983 0,949 0,916 0,882 0,848 1,000 1,000 0,991 0,957 0,923 0,889 0,855 1,000 1,000 0,991 0,957... -
Seite 24: Leistungstabellen
Trockenkugeltemperaturt (in °C) °CWB Feuchtkugeltemperatur (in °C) 9.1 Kühlleistung Kühlleistung AUYG 30LRLE Innentemperatur °CDB °CWB °CDB 8,67 6,58 1,20 9,66 6,62 1,22 9,99 7,20 1,22 10,65 7,22 1,24 10,98 7,80 1,24 11,64 7,77 1,25 12,29 8,27 1,27 8,52 6,38 1,64 9,49 6,42 1,66 9,81 6,98 1,67 10,46 7,00 1,69 10,79 7,56 1,70 11,43 7,53 1,71 12,08 8,02 1,73... - Seite 25 Kühlleistung AUYG 45LRLA Innentemperatur °CDB °CWB °CDB -15 11,34 8,71 2,56 12,63 8,76 2,60 13,06 9,52 2,62 13,92 9,55 2,64 14,35 10,32 2,66 15,21 10,28 2,68 16,07 10,95 2,71 -10 11,44 8,70 2,46 12,74 8,75 2,50 13,17 9,51 2,51 14,04 9,55 2,54 14,48 10,31 2,55 15,35 10,27 2,58 16,21 10,94 2,60 11,55 8,77 2,23 12,87 8,83 2,26 13,31 9,60 2,28 14,18 9,63 2,30 14,62 10,40 2,31 15,50 10,35 2,33 16,38 11,03 2,36 11,37 8,78 2,30 12,67 8,84 2,34 13,10 9,61 2,35 13,96 9,64 2,37 14,40 10,41 2,39 15,26 10,37 2,41 16,12 11,04 2,43 10 11,11 8,78 2,49 12,37 8,83 2,53 12,79 9,60 2,54 13,64 9,63 2,57 14,06 10,40 2,58 14,90 10,36 2,61 15,74 11,04 2,63...
-
Seite 26: Heizleistung
9.2 Heizleistung Heizleistung AUYG 30LRLE Innentemperatur °CDB °CDB °CWB 8,34 3,37 8,14 3,44 7,94 3,51 7,75 3,58 7,55 3,65 8,79 3,38 8,58 3,45 8,37 3,52 8,16 3,59 7,95 3,66 9,55 3,41 9,32 3,48 9,09 3,55 8,86 3,62 8,64 3,69... -
Seite 27: Gruppen-Steuerung Adressieren
10. Gruppen-Steuerung adressieren Adresse DIP-SW 1 DIP-SW 2 DIP-SW 3 DIP-SW 4 Inneneinheit Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Achtung! Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. Hinweis! Berühren Sie keine anderen Teile der Platine, während Sie die DIP-Einstellungen vornehmen. -
Seite 28: Dip-Schalter
11. DIP-Schalter (nur Kabel-Fernbedienung) Die DIP-Schalter sind an der Rückseite des Bedienteils der Kabel-Fernbedienung. nicht verwenden DIP Schalter 1 DIP-Schalter DIP-SW 1 Werkseinstellung (nicht ändern) Anzahl der Fernbedienungen Filter-Reset und Filter-Display Umstellung °C/°F Werkseinstellung (nicht ändern) Einstellung Speicher Datensicherung Anzahl der Fernbedienungen einstellen Anzahl der Fernbedienungen Master Slave... -
Seite 29: Sendefrequenz Der Infrarot-Fernbedienung Einstellen
12. Sendefrequenz der Infrarot- Fernbedienung einstellen Einstellung der Infrarot-Fernbedienungen auf die Sendefrequenz 1. Die „SET TEMP.“-Taste und die „FAN“-Taste gedrückt halten und gleichzeitig den „RESET“-Knopf drücken, um in den Funktionparameter-Modus zu gelangen. 2. Sendefrequenz mit den „SET TEMP.“-Tasten einstellen. Sendefrequenzen: 3. -
Seite 30: Funktionsparameter Einstellen
13. Funktionsparameter einstellen Wenn Sie die Funktionsnummer korrigieren wollen: Die „FAN“-Taste erneut drücken, um zur Auswahl der Funktions- 13.1 Über Infrarot-Fernbedienung (Option) nummer zurückzukehren. 5. Die „SET TEMP.“-Tasten drücken, um den Einstellwert Eine Übersicht der Funktionsparameter finden Sie auf Seite 29-30. zu bestimmen. -
Seite 31: Über Kabel-Fernbedienung (Option)
13.2 Über Kabel-Fernbedienung 4. Die „SET TEMP.“-Tasten gleichzeitig drücken, um den Einstellwert zu bestimmen. Während der Bestimmung blinkt der Einstellwert im Display. Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis! SU MO TU WE TH FR SA Falsche Einstellungen können zu Fehlfunktionen der Innen- einheit führen. -
Seite 32: Übersicht Der Funktionsparameter
13.3 Übersicht der Funktionsparameter Einstellung Raumtemperaturkorrektur Heizen Abhängig von der Installationsumgebung ist es möglich, dass der Raumtemperatursensor entsprechend der nachstehenden Sie können Funktionsnummer und Einstellwert entsprechend Tabelle korrigiert werden muss. der folgenden Tabellen bestimmen/ändern. Die Einstellung (Werkseinstellung: 00) wird vom Gerät nicht akzeptiert, falls ungültige Funktions- nummern und/oder Einstellwerte vergeben werden. - Seite 33 Sendefrequenz der Infrarot-Fernbedienung Einstellungsprotokoll Protokollieren Sie alle vorgenommene Änderungen in der untenstehenden Tabelle. Sendefrequenz Funktionsnummer Einstellwert Funktionsparameter Einstellwert Einstellung Filteralarm Montagehöhe Ausblasöffnungen Raumtemperaturkorrektur Kühlen Externer Eingang Raumtemperaturkorrektur Heizen Automatischer Wiederanlauf Beschreibung Funktionsnummer Einstellwert Funktionswechsel über Raumtemperatursensor Start/Stopp Zugluftschutz Nicht belegt Sendefrequenz der Infrarot-Fernbedienung Zwangsstopp Externer Eingang...
-
Seite 34: Funktionswechsel Über Raumtemperatursensor Einstellen
13.4 Funktionswechsel über Raumtemperatur- 3. Drücken Sie erneut mindestens 5 Sekunden auf die sensor einstellen (nur Kabel-Fernbedienung) „Thermo-Sensor“-Taste. Die Funktion ist gegen unsachgemäßes Umschalten gesperrt. Um diese Einstellung vornehmen zu können, muss erst der Funktionsparameter 42 „Funktionswechsel über Raumtem- peratursensor“ (Seite 29) geändert werden. Inneneinheit Messung der Raumtemperatur an der Inneneinheit (Werkseinstellung) -
Seite 35: Testbetrieb Inneneinheit
14. Testbetrieb Inneneinheit 14.2 Testbetrieb starten 14.1 Prüfpunkte Hinweis! Funktioniert die Fernbedienung? Leuchten die LEDs normal? Berühren Sie keine anderen Teile der Platine, während Sie die DIP-Einstellungen vornehmen. Sonst kann es zu Beschädigungen Arbeiten die Luftleitlamellen? an der Platine kommen. ... -
Seite 36: Schutzfunktionen
15. Schutzfunktionen Baugröße Schutzform 30-36 Schaltkreis Inneneinheit Schmelzsicherung 250 V 3,15 A 250 V 3,15 A Aus: 140 ± 20 °C Aus: 135 ± 15 °C Lüfter Inneneinheit thermische Sicherung Ein: 110 ± 20 °C Ein: 115 ± 15 °C Aus: 115 ±... -
Seite 37: Fehlerdiagnose
16. Fehlerdiagnose 16.1 Diagnose an den Leuchtdio- den und der Kabel-Fernbedienung Wenn ein Fehler auftritt, wird dieser Fehler mit „Er“ angezeigt. Adresse der angeschlossenen Inneneinheit Fehlermeldung SU MO TU WE TH FR SA Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy CO:1d... -
Seite 38: Diagnose An Den Leuchtdioden Der Außeneinheit
Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy Fühlerbruch oder Kurzschluss des Heißgastemperaturfühlers 7 x 1 x Fühlerbruch oder Kurzschluss am Verdichterfühler oder anormale Verdichtertemperatur 7 x 2 x 7 x 3 x Fühlerbruch oder Kurzschluss des Wärmetauscheraustrittsfühlers der Außeneinheit ... -
Seite 39: Wartung
POWER PUMP DOWN LOW NOISE PEAK CUT ERROR MODE (L1) (L2) (L3) (L4) (L5) (L6) Beschreibung 2 x 1 x 1 x Serieller Kommunikationsfehler direkt bei Start Serieller Kommunikationsfehler während des Betriebs 2 x 1 x ... - Seite 40 Swegon Climate Systems Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück, Deutschland Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de ©01.2014 Swegon Climate Systems Germany GmbH Technische Änderungen vorbehalten.
