Funktionseinstellungen der Außeneinheit
23.3.3
23.3.3.1
Schalterposition

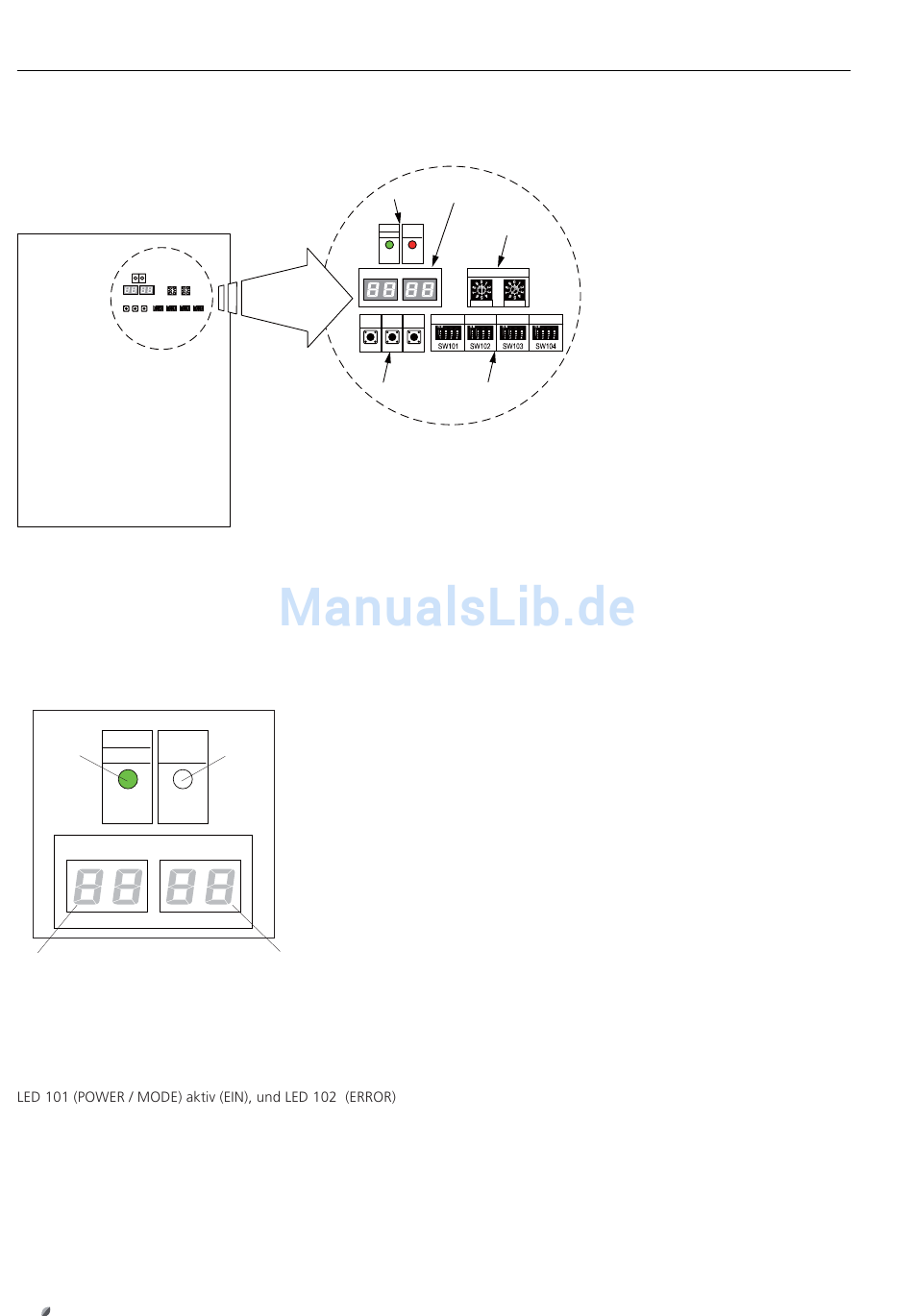

Hauptplatine der Außeneinheit
Stellen Sie die Funktionen der Außeneinheit mit den
Druck-Schaltern (SW 107, SW 108 und SW 109) auf der
Steuerplatine der Außeneinheit ein. Die Einstellungen werden
mittels der LED-Anzeige (LED 105 und LED 104) dargestellt.
23.3.3.2
Vorbereitung
POWER
ERROR
(EIN)
MODE
LED101
LED102
(GREEN)
(RED)
LED105
LED104
(AUS)
1. Stoppen Sie den Betrieb der Außeneinheit.
2. Entfernen Sie das Frontpanel der Außeneinheit und öffnen
Sie den Schaltkasten um an die Steuerplatine zu gelangen.
Um die gewünschten Einstellungen vornehmen zu können, muss
inaktiv (AUS) sein. Sollte die LED 102 ebenfalls aktiv (EIN) sein, so
liegt ein Fehler vor. Überprüfen Sie Verdrahtung und Spannungs-
versorgung.
Sobald der Fehler behoben ist, können Sie die Einstellungen
vornehmen.
90
LEDs
POWER
MODE
LED101
(GREEN)
LED105
MODE
SELECT
/EXIT
SW107
SW108
Druck-Taster
(AUS)
(AUS)
LED-Anzeige
Drehschalter
ERROR
LED102
(RED)
REF AD
LED104
SW106
SW105
X 10
X 1
SET1
SET2
SET3
SET4
ENTER
SW109
DIP-Schalter
