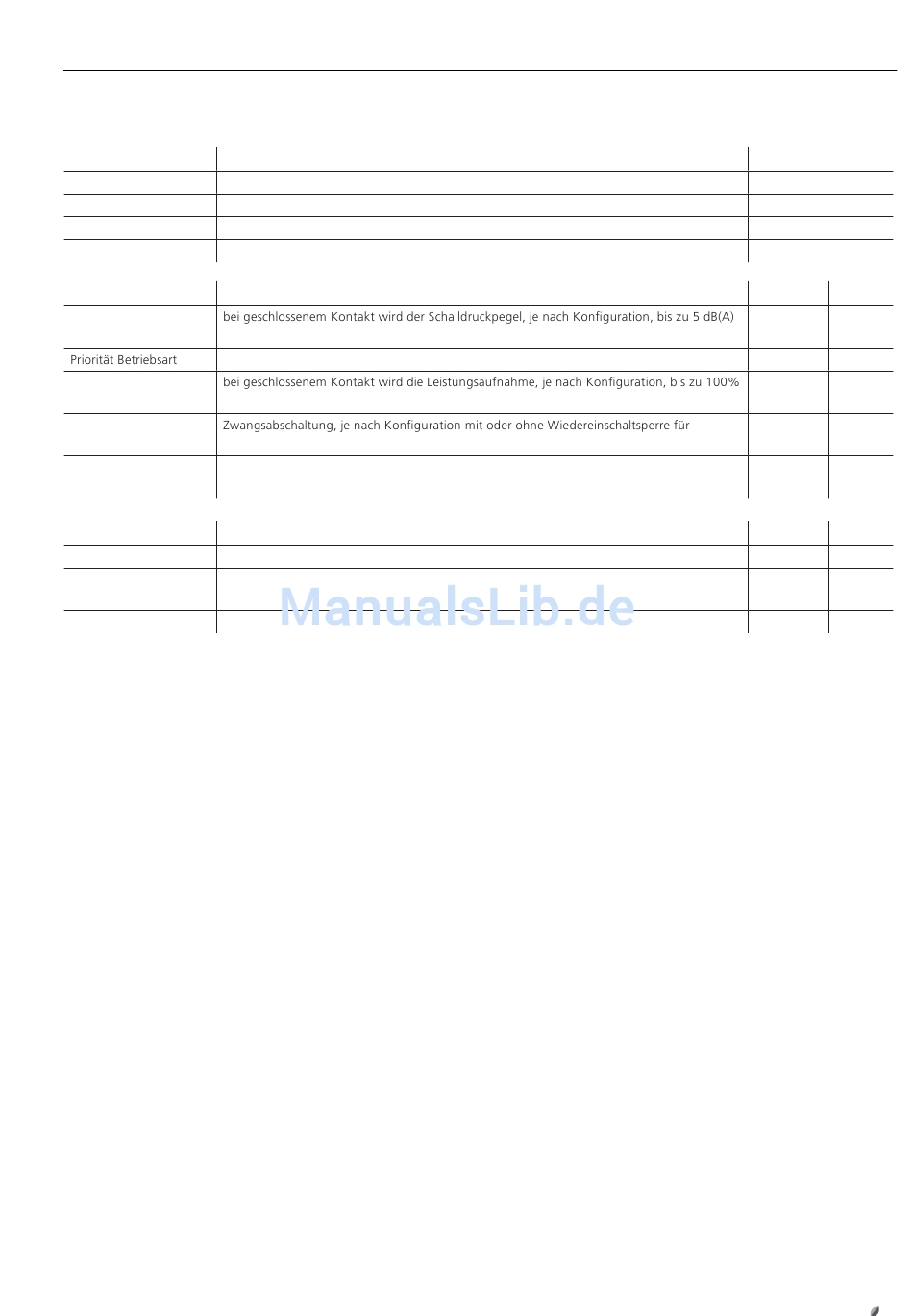

18. Elektro-Anschluss
Anschlüsse
Beschreibung
Spannungsversorgung
Zuleitung Spannungsversorgung 230V / 50Hz der Außeneinheit (AJYO 40-45-54LBLAH)
Spannungsversorgung
Zuleitung Spannungsversorgung 400V / 50Hz der Außeneinheit (AJYO 40-45-54LELAH)
Kommunikation 1
LON-BUS-Leitung zu den Inneneinheiten - zur Kommunikation von Betriebsdaten
Kommunikation 3
LON-BUS-Leitung zu anderen Kältekreisen - zur Kommunikation von Betriebsdaten
Externe Eingänge
Beschreibung
schallreduzierter Betrieb
reduziert.
zwangsweise Vorgabe der Betriebsart je nach Zustand des Kontaktes - Kühlen oder Heizen
Lastabwurf
reduziert
Not-Aus
gesamten Kältekreis
Impulseingang
Impulseingang des Stromzählers für Energiemanager-Software, Verbrauchsabrechnung
Stromzähler
Externe Ausgänge
Beschreibung
Sammelstörung
Störmeldeausgang für 12V DC/30mA im Störfall, externes Netzteil z.B. DCV12, notwendig
Betriebsmeldung
Betriebsmeldeausgang für 12V DC/30mA im Störfall, externes Netzteil z.B. DCV12,
notwendig
Gehäuseheizung
Spannungsausgang 230V AC/1A für Gehäuseheizung bei Temperaturen unter 2°C
Klemme
L, N, Gnd
L1, L2, L3, N, Gnd
X1, X2, Gnd
Z1, Z2, Gnd
Steckplatz Art.-Nr.
CN 131
2550252
CN 132
2550252
CN 133
2550252
CN 134
2550252
CN 135
2550252
CN 136
2550252
CN 137
2550252
CN 115
2553706
31
