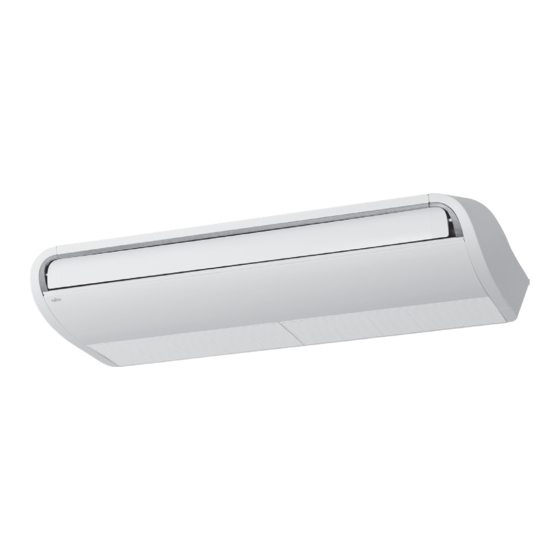

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. DECKENMODELLE ECO Kombination (Inneneinheit/Außeneinheit) ABYG 36KRTA / AOYG 36KRTA ABYG 45KRTA / AOYG 45KRTA ABYG 54KRTA / AOYG 54KRTA...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen ABYG 36-45KRTA AOYG 36KRTA AOYG 45-54KRTA Mindestabstände zu Hindernissen ABYG 36-54KRTA AOYG 36-45-54KRTA Anschluss-Schema ABYG 36-45-54KRTA / AOYG 36-45-54KRTA Kältekreislauf 10. Schaltplan 10.1 ABYG 36-45-54KRTA 10.2 AOYG 36-45-54KRTA 11. Externe Ein- und Ausgänge Inneneinheit 11.1 Externer Eingang 11.2 Externe Ausgänge... - Seite 3 13. Leistungstabellen 13.1 Kühlleistung 13.2 Heizleistung 14. Korrekturtabellen für Leitungslänge und Höhendifferenz 15. Funktionsparameter 15.1 Einstellungen mit der Touch-Fernbedienung 15.2 Übersicht der Funktionsparameter 16. Fernbedienungen und Zubehör 17. Schutzfunktionen 18. Fehlerdiagnose 18.1 Diagnose an der Touch-Fernbedienung 18.2 Diagnose an der Außeneinheit...
-
Seite 4: Einleitung
1.1 Allgemeine Informationen Die Montage- und Betriebsanleitung gilt ausschließlich für Geräte mit folgenden Modellbezeichnungen: Die folgenden Hinweise sind Wegweiser durch die ABYG 36KRTA / AOYG 36KRTA Gesamtdokumentation. In Verbindung mit dieser ABYG 45KRTA / AOYG 45KRTA Montage- und Betriebsanleitung sind weitere Unterlagen ABYG 54KRTA / AOYG 54KRTA gültig. -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch 2.1 Sicherheits- und Warnhinweise Fujitsu Klimageräte sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 6: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Anschlüsse 2.3.5.1 Kältetechnische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Die kältetechnischen Rohranschlüsse sollten innerhalb eines Tragen Sie beim Umgang mit Kältemitteln geeignete Gebäudes nur mittels unlösbaren/dauerhaften Verbindungen Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. durchgeführt werden. Unlösbare Verbindungen sind z.B. Vermeiden Sie den Kontakt mit der Haut. - Seite 7 Kältesystem ist nicht erlaubt und gilt als unsachgemäßer eingesetzten Kältemittel und Öle entnehmen Sie Betrieb. bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen 2.3.11 Schäden durch austretendes Kondensat können. Platzieren Sie keine Elektrogeräte oder Haushaltsgegen- stände unter dem Produkt. Eventuell herunter tropfendes Kondenswasser könnte diese Gegenstände nass werden...
-
Seite 8: Wartung
2.5 Erste-Hilfe 3. Wartung Einatmen Eine Wartung soll in regelmäßigen Abständen, unsere Hohe Konzentrationen des Kältemittels können Erstickungen Empfehlung ist mindestens alle 12 Monate, nach EN 378, verursachen. Erste Symptome können ein Verlust der Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge Bewegungsfähigkeit und des Bewusstseins sein. -
Seite 9: Konformitätserklärungen
4. Konformitätserklärungen... - Seite 10 EU DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the EU Directives, Regulations and Harmonised standards [III]. Manufacturer FUJITSU GENERAL LIMITED 3-3-17, Suenaga, Takatsu-ku, Kawasaki, Japan [II] Product name Air Conditioner Model...
-
Seite 11: Technische Daten
5. Technische Daten Inneneinheit ABYG 36KRTA ABYG 45KRTA ABYG 54KRTA Außeneinheit AOYG 36KRTA AOYG 45KRTA AOYG 54KRTA Nennkälteleistung 12,1 13,4 Leistungsbereich Kühlen 2,8 bis 11,2 4,0 bis 14,0 4,5 bis 14,5 Nennheizleistung 10,8 13,5 15,5 Leistungsbereich Heizen 2,7 bis 12,7... - Seite 12 Inneneinheit ABYG 36KRTA ABYG 45KRTA ABYG 54KRTA Außeneinheit AOYG 36KRTA AOYG 45KRTA AOYG 54KRTA Nennkälteleistung 12,1 13,4 Kältemittelleitungen • Flüssigkeitsleitung mm (inch) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) • Sauggasleitung mm (inch) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) • Mindestleitungslänge •...
-
Seite 13: Abmessungen
6. Abmessungen 6.1 ABYG 36-54KRTA 1.700 1.543 49 84 125 103 Draufsicht Seitenansicht ø 100 mm Rückansicht Abstand Aufhängung 1.543 Abmessungen benötigter Installationsplatz Inneneinheit (Draufsicht) Länge der Stehbolzen max. 30 mm Inneneinheit Einheit: mm... -
Seite 14: Aoyg 36Krta
6.2 AOYG 36KRTA 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Ø28:Kabeleinführung Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung Rohreinführung 62,6 15,2 Rohreinführung Kabeleinführung 351,9... -
Seite 15: Aoyg 45-54Krta
6.3 AOYG 45-54KRTA 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) 129,1 Ø28:Kabeleinführung Rohreinführung Ø28:Kabeleinführung Ø28:Kabeleinführung Rohreinführung 85,3 Rohreinführung Rohreinführung Rohreinführung 62,6 15,2 351,9 Rohreinführung Kabeleinführung... -
Seite 16: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen 7.1 ABYG 36-54KRTA Decke Innengerät 30 oder mehr Decke 200 oder mehr 0 oder mehr Hindernis Boden Die erforderliche Deckenhöhe variiert je nach Funktions- einstellung der Nummer 20, siehe Seite 43. Abstand Boden zur Decke (mm) Standard Hohe Decke 3.500... -
Seite 17: Aoyg 36-45-54Krta
7.2 AOYG 36-45-54KRTA 1. Hindernisse an der Rückseite 2. Hindernisse an Rückseite und Vorderseite 100 oder mehr 100 oder mehr 100 oder mehr 250 oder mehr 3. Hindernisse an der Vorderseite 4. Hindernisse an Vorderseite und Rückseite 100 oder mehr 500 oder mehr 500 oder mehr 5. -
Seite 18: Anschluss-Schema
8. Anschluss-Schema 8.1 ABYG 36-45-54KRTA / AOYG 36-45-54KRTA Touch-Fernbedienung Elektrische Verbindungsleitung min. 2 x 0,8 mm² Kältemittelleitungen Elektrische Verbindungsleitung 9,52 / 15,88 mm min. 4 x 1,5 mm² Spannungsversorgung 400 V / 50 Hz / 3 Ph N Maximale Leistungsaufnahme 3,8 / 5,4 / 6,0 kW Empfohlene Absicherung 3x16 A träge (C) -
Seite 19: Kältekreislauf
9. Kältekreislauf Wärmetauscher (Inneneinheit) 3-Wege-Ventil 3-Wege-Ventil Druckschalter Drucksensor Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 20: Schaltplan
10. Schaltplan 10.1 ABYG 36-45-54KRTA... -
Seite 21: Aoyg 36-45-54Krta
10.4 AOYG 36-45-54KRTA Inverterplatine Hauptplatine Terminal zur Inneneinheit Spannungsversorgung... -
Seite 22: Externe Ein- Und Ausgänge Inneneinheit
11. Externe Ein- und Ausgänge Inneneinheit Hinweis Für Steuer-/Meldeleitungen bitte beachten: Die Kom- munikationsbox für externe Ein- und Ausgänge wird auf der gegenüberliegenden linken Seite der Inneneinheit eingebaut. Drehschalter Platine Inneneinheit CN65 CN47 (Ext.in/out PCB) (Ext.out) Klemme (Ext. In) Kommunikationsbox (Option) Örtlichkeit externer Eingang... -
Seite 23: Externer Eingang
11.1 Externer Eingang 11.1.2 Kommunikationsbox Zur Steuerung der Inneneinheit wie z.B. Ein/Aus mit Hilfe Für den externen Eingang muss ein verdrilltes Kabel eines Steckerkabels. verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine Eingangswahl spannungsführenden Leitungen in unmittelbarer Nähe Nutzen Sie eine Art der Beschaltung (potenzialfrei oder... -
Seite 24: Externer Ausgang
11.2 Externer Ausgang 11.2.2 Kommunikationsbox Nutzen Sie der Anwendung entsprechend ein Die zulässige Belastung für die potenzialfreien externen angemessenes Kabel mit der entsprechenden Aderzahl und Meldekontakte sind bei Stärke. • Gleichspannung (DC): 5 bis 30 V / 3 A • Wechselspannung (AC): 30 bis 250 V / 3 A 11.2.1 Inneneinheit Für den externen Ausgang muss ein verdrilltes Kabel... -
Seite 25: Externe Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Inneneinheit Kommunikationsbox Kommunikationsbox... -
Seite 26: Funktionsdetail Der Externen Eingangskontakte
11.4 Funktionsdetail der externen Eingangs- kontakte (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Funktionseinstellungen Externer Eingang... - Seite 27 11.4.2 Zwangs-Stopp Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox Aus Ein Zwangs-Stopp Inneneinheit Klemmblock Ein Aus Normal 46-02 Aus Ein Zwangs-Stopp Kommunikations- 60-00 Ex. In Ein Aus Normal Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Inneneinheit ihren Betrieb und ein Wiedereinschalten über die...
-
Seite 28: Freie Kühlung
11.4.4 Freie Kühlung Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox 60-00 Aus Ein Freie Kühlung 60-09 Kommunikations- Input 60-10 Ein Aus Normalbetrieb 60-11 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen. -
Seite 29: Störmeldung
11.5.2 Störmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox Low High Störung 60-09 Inneneinheit CN 47 High Low Aus Ein Störung 60-00 Output 1 Ein Aus 60-00 Aus Ein Störung Kommunikations- Output 2 60-10 Ein Aus Aus Ein Störung 60-11 Output 3 Ein Aus... -
Seite 30: Ansteuerung Externes Heizelement
11.5.4 Ansteuerung externes Heizelement Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox externes Low High Heizelement Ein 60-11 Inneneinheit CN 47 externes High Low Heizelement Aus 60-00 externes Aus Ein Heizelement Ein Kommunikations- 60-09 Ex. Out 3 externes 60-10 Ein Aus... -
Seite 31: Externe Kontakte Außeneinheiten Aoyg 30-36-45Krta
12. Externe Kontakte Außeneinheit AOYG 36-45-54KRTA DIP- und SW-Schalter der Außeneinheiten Einstellung abhängig der Umgebungsbedingungen Anmerkung: Falsche Einstellungen können Fehlfunktionen verursachen. Gefahr Vor dem Berühren der Taster ist die statische Aufladung abzubauen. Niemals die Bauteile oder Anschlüsse auf den Platinen berühren. 12.1 Druck-Tasten Anzeigelampe Funktions- oder Betriebsart... -
Seite 32: Einstellungen
12.2 Einstellungen 5. Drücken Sie die SELECT-Taste (S133), bis folgendes Blink- muster entsprechend Ihres Wunsches angezeigt wird. Anmerkung: Vor dem Einstellen von Funktionen ist das Normalbetrieb System zu stoppen, mit der Fernbedienung. POWER PUMP LOW NOISE PEAK ERROR 12.2.1 Schallreduzierter Betrieb DOWN MODE MODE... - Seite 33 12.2.2 Lastabwurf POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE Restleistung 100 % LED-Anzeige Restleistung 75 % Restleistung 50 % S134 S133 S132 S131 S130 Restleistung 0 % Schalter-Einstellungen: 1. Schalten Sie auf „lokale Einstellungen“ indem Sie die 6.
-
Seite 34: Eingänge
12.3 Eingänge 12.3.2 Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Signal Steckplatz PA 580 geregelt werden. • Reduziert die maximale Stromaufnahme nach 12.3.1 Geräuscharmer Modus Schaltereinstellungen. • Leistung wird entsprechend den Einstellungen Außeneinheit abfallen. -
Seite 35: Ausgänge
12.4 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz PA 590 Außeneinheit Steckplatz P 590 • Der Betriebsstatus des Verdichters kann ausgegeben werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Feldgerät Hauptplatine Feldgerät Hauptplatine Stecker Bsp. Relais Bsp. Lü er Stecker Bsp. -
Seite 36: Leistungstabellen
• °CDB: Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) 13.1 Kühlleistung ABYG 36KRTA • Innentemperatur °CDB °CWB °CDB 6,91 6,25 1,05 7,15 6,27 1,08 7,31 6,29 1,10 7,72 6,59 1,11 8,13 6,89 1,13 8,58 7,12 1,15 9,27 7,45 1,17... - Seite 37 • ABYG 54KRTA Innentemperatur °CDB °CWB °CDB 8,89 6,85 1,53 9,65 7,20 1,57 10,15 7,43 1,59 10,65 7,74 1,61 11,16 8,05 1,64 11,62 8,20 1,63 12,32 8,42 1,62 9,24 7,13 1,60 10,03 7,49 1,64 10,55 7,73 1,66 11,08 8,06 1,69 11,60 8,38 1,71 12,09 8,53 1,70 12,81 8,77 1,69 9,95 7,68 1,75 10,80 8,07 1,78 11,36 8,33 1,81 11,93 8,68 1,84 12,49 9,03 1,86 13,01 9,20 1,85 13,79 9,45 1,84 9,78 7,58 1,79 10,61 7,97 1,83 11,16 8,22 1,86 11,71 8,57 1,88 12,27 8,91 1,91 12,78 9,08 1,90 13,55 9,32 1,89 9,60 7,48 1,83 10,41 7,86 1,88 10,96 8,11 1,90 11,50 8,45 1,93 12,05 8,79 1,96 12,55 8,96 1,95 13,30 9,20 1,93...
-
Seite 38: Heizleistung
13.2 Heizleistung ABYG 36KRTA • Innentemperatur °CDB °CDB °CWB 8,05 2,95 8,01 2,96 7,98 2,96 7,77 2,96 7,26 2,97 9,21 3,19 9,17 3,20 9,13 3,20 8,89 3,20 8,31 3,22 10,37 3,43 10,32 3,44 10,28 3,44 10,02 3,45 9,35 3,46 11,01... - Seite 39 • ABYG 54KRTA Innentemperatur °CDB °CDB °CWB 10,96 5,27 11,12 5,30 11,27 5,33 11,01 5,32 10,36 5,31 12,17 5,50 12,35 5,53 12,52 5,55 12,23 5,55 11,50 5,53 13,39 5,72 13,58 5,75 13,77 5,78 13,45 5,77 12,65 5,76 14,60 5,95 14,81 5,98 15,02 6,01...
-
Seite 40: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
14. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYG 36KRTA • Leitungslänge (m) Kühlen 0,902... - Seite 41 • AOYG 45-54KRTA Leitungslänge (m) Kühlen 0,900 0,879 0,858 0,937 0,915 0,894 0,872 0,973 0,952 0,931 0,908 0,887 0,988 0,977 0,956 0,934 0,913 0,891 0,992 0,992 0,981 0,960 0,938 0,916 0,894 1,000 1,000 0,989 0,967 0,945 0,923 0,901 1,000 1,000 0,989 0,967 0,945...
-
Seite 42: Funktionsparameter
15. Funktionsparameter 7. Drücken Sie auf [Zurück], um zum „Wartung“-Bildschirm zurückzukehren. Dieser Vorgang ändert die Funktionseinstellungen zur Steuerung des Innengeräts je nach den Bedingungen der Installation. Fehlerhafte Einstellungen können zur Fehlfunktion des Innengeräts führen. Führen Sie die „Funktions einstellung“ entsprechend den Installationsbedingungen mittels der Fernbedienung durch. -
Seite 43: Übersicht Der Funktionsparameter
15.2 Übersicht der Funktionsparameter Kondensationsschutz Zum Schutz vor Kondensation auf der Luftleitlamelle fährt Je nach Installationsort ist eine oder mehrere Funktions- diese im Kühl- und Entfeuchtungsbetrieb nach 60 Minu- nummer anzupassen. ten nach oben. (Werkeinstellung: 00) Anmerkung: Bei falscher Funktionsnummer oder falschem Einstellwert wird keine Änderung gespeichert. - Seite 44 Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel- (nur Kabel-Fernbedienung) Fernbedienung kann eine Korrektur des eingebauten Wenn der Temperaturfühler in der Kabel-Fernbedienung Messfühlers notwendig sein. Zur Änderung dieser Werte genutzt werden soll, muss die Einstellung auf „beide“ muss die Funktionsnummer 42 auf 01 gesetzt sein (beide (01) gesetzt werden.
- Seite 45 Umschaltung des Messfühlers nur auf Fernbedienung Einstellungs-Protokoll Um nur den Fühler der Kabel-Fernbedienung zu Protokollieren Sie alle vorgenommene Änderungen in der nutzen, muss hier der Einstellwert auf 01 (nur Kabel- untenstehenden Tabelle. Fernbedienung) aktiviert werden. Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsparameter Einstellwert Funktionsnummer 42 auf „beide“...
-
Seite 46: Fernbedienungen Und Zubehör
16. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ3 2599483 inkl. Kommunikationsplatine Infrarot-Fernbedienung UTY-LBTYH Infrarot-Fernbedienung inkl. Empfängereinheit 2618085 Smart Design- 2-adrige kompakte Fernbedienung für eine UTY-RCRYZ1 2617633 Fernbedienung Inneneinheit UTY-XCSX Kommunikationsbox inkl. Für erweiterte externe Ein- und Ausgänge 2618088 mit Gehäuse UTZ-GXEA... -
Seite 47: Schutzfunktionen
17. Schutzfunktionen Inneneinheit Modell Bauteil Schutzform ABYG 36-45KRTA ABYG 54KRTA Schaltkreis Schmelzsicherung auf Platine 250V, 5,0 A 250V, 5,0 A 135 +/-15 °C > 80 °C Aktiv Lüfter Stopp Lüfter Drehzahlreduzierung Ventilatormotorschutz thermische Sicherung 105 +/-15 °C 80 °C Reset Lüfter Wiederanlauf Lüfter Drehzahl-Wiederherstellung Außeneinheit... -
Seite 48: Fehlerdiagnose
18. Fehlerdiagnose 18.1 Diagnose an der Touch-Fernbedienung und LED's der Inneneinheit (Option) Infrarot-Empfänger LEDs Manuell/Auto-Taster Wenn ein Fehler auftritt, wird an der Kabel-Fernbedienung „Er“ angezeigt und zuätzlich die Adresse der angeschlossenen Innenheit sowie der Fehlercode. Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer... - Seite 49 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy ◊ 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x • Störung der Inverterplatine ◊ 6 x • 4 x • Spannungsfehler oder Störung am aktiven Filtermodul ACTPM ◊...
-
Seite 50: Diagnose An Der Außeneinheit
18.2 Diagnose an der Außeneinheit Power Pump Peak Error Prüfen, ob die Error-LED schnell blinkt, dann kurz die Mode Down Noise Enter-Taste einmal drücken. Die Anzahl und Kombination Leuchtanzeige der verschiedene LEDs geben Auskunft über den Mode Select Enter Exit Pump Down anstehenden Fehler. - Seite 52 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2021 Swegon Germany GmbH...
