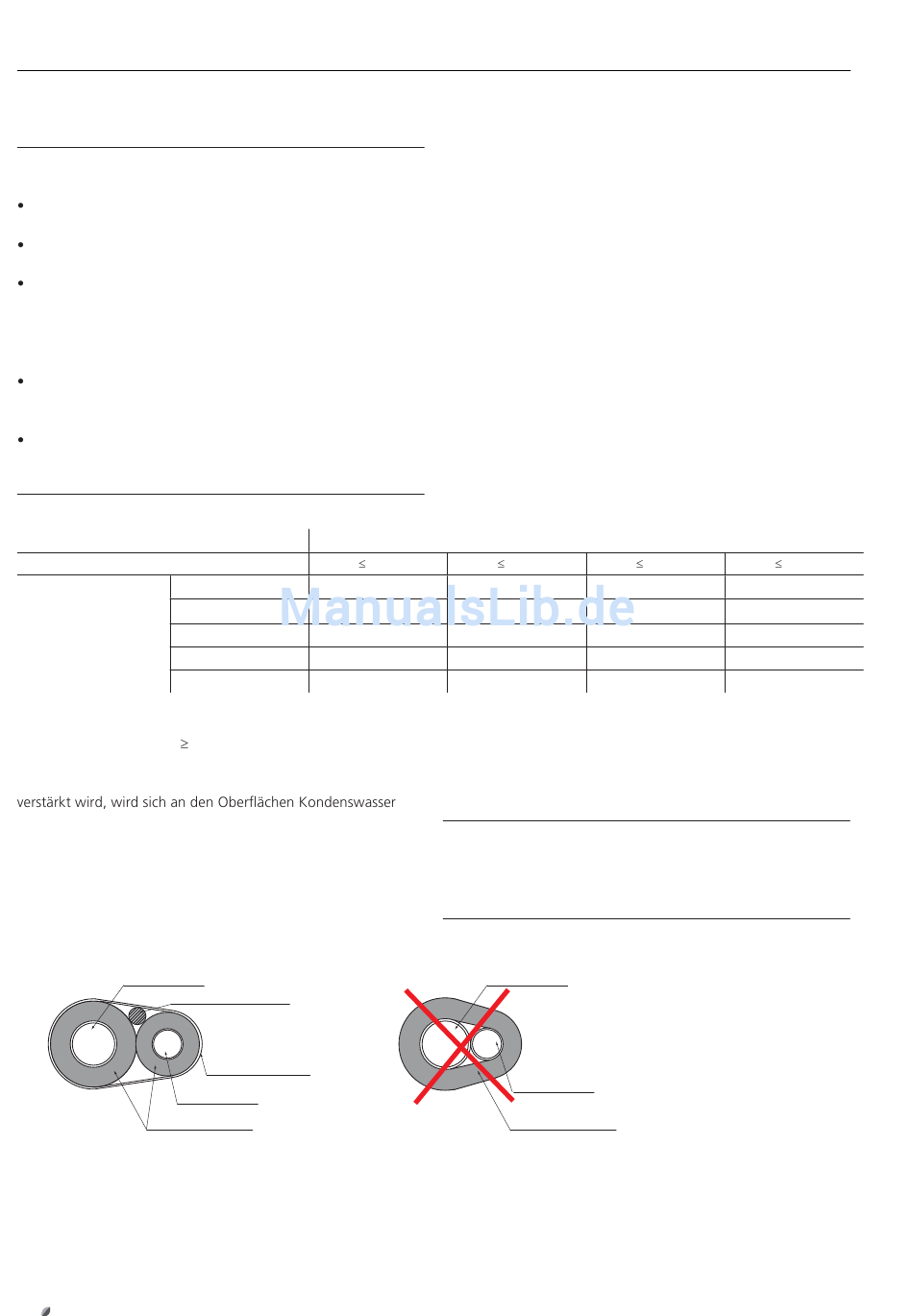

21.7 Auswahl der Rohrisolation
Bitte beachten:
Es wird empfohlen, alle Kältemittelleitungen gegen
Schwitzwasser, bzw. Wärmeabstrahlung zu isolieren.
Bestimmen Sie die Stärke des Isolationsmaterials entsprechend
der empfohlenen Mindeststärke (siehe Tabelle 1).
Wenn die Außeneinheit räumlich höher positioniert ist als die
Inneneinheit, füllen Sie eventuelle Lücken der Verbindungslei-
tung mit Kitt o. Ä. um zu vermeiden, dass das Kondenswasser
der Ventile der Außeneinheit zwischen Isolation und Kältemit-
telleitung zur Inneneinheit gelangt.
Flüssigkeits- und Gasleitungen sollten komplett isoliert und
versiegelt werden. Verwenden Sie für beide Leitungstypen
identisches Isolationsmaterial.
Sollten die Kältemittelleitungen nicht isoliert werden, besteht
die Gefahr eines Wasserschadens.
Tabelle 1
Relative Luftfeuchtigkeit bei 32°C E
Außendurchmesser der
Kältemittelleitungen
in mm (Inch)
Sollte die klimatische Umgebung die angegebenen Werte
überschreiten (32°C bzw.
verstärkt werden. Falls möglich, isolieren Sie auch den Korpus
der Inneneinheit. Wenn die Isolation der Leitungen nicht
bilden (Taupunktverschiebung).
Stellen Sie sicher, dass die Leitungen komplett isoliert sind und
kein Luftkontakt besteht. Ungeeignetes Isolationsmaterial
verursacht Kondensatbildung.
Flüssigkeits- und Gasleitung, wie oben gezeigt, nicht gemein-
sam isolieren! Dabei entstehendes Kondensat hat Wärmever-
lust und somit Leistungsabfall zu Folge.
Gasleitung
Verbindungskabel
Flüssigkeitsleitung
Isolationsmaterial
70
6,36 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
85% r.F.), so muss die Isolation
Klebeband (Tape)
Empfohlene Mindeststärke des Isolationsmaterials in mm
70%
75%
8
10
9
11
10
12
10
12
10
13
Bitte beachten
Für Wärmepumpen dürfen nur hitzebeständige Isolationsmateri-
alien verwendet werden, die für Temperaturen von mindestens
100°C ausgelegt sind!
Gasleitung
Flüssigkeitsleitung
Isolationsmaterial
80%
85%
13
17
14
18
15
19
16
20
16
21
