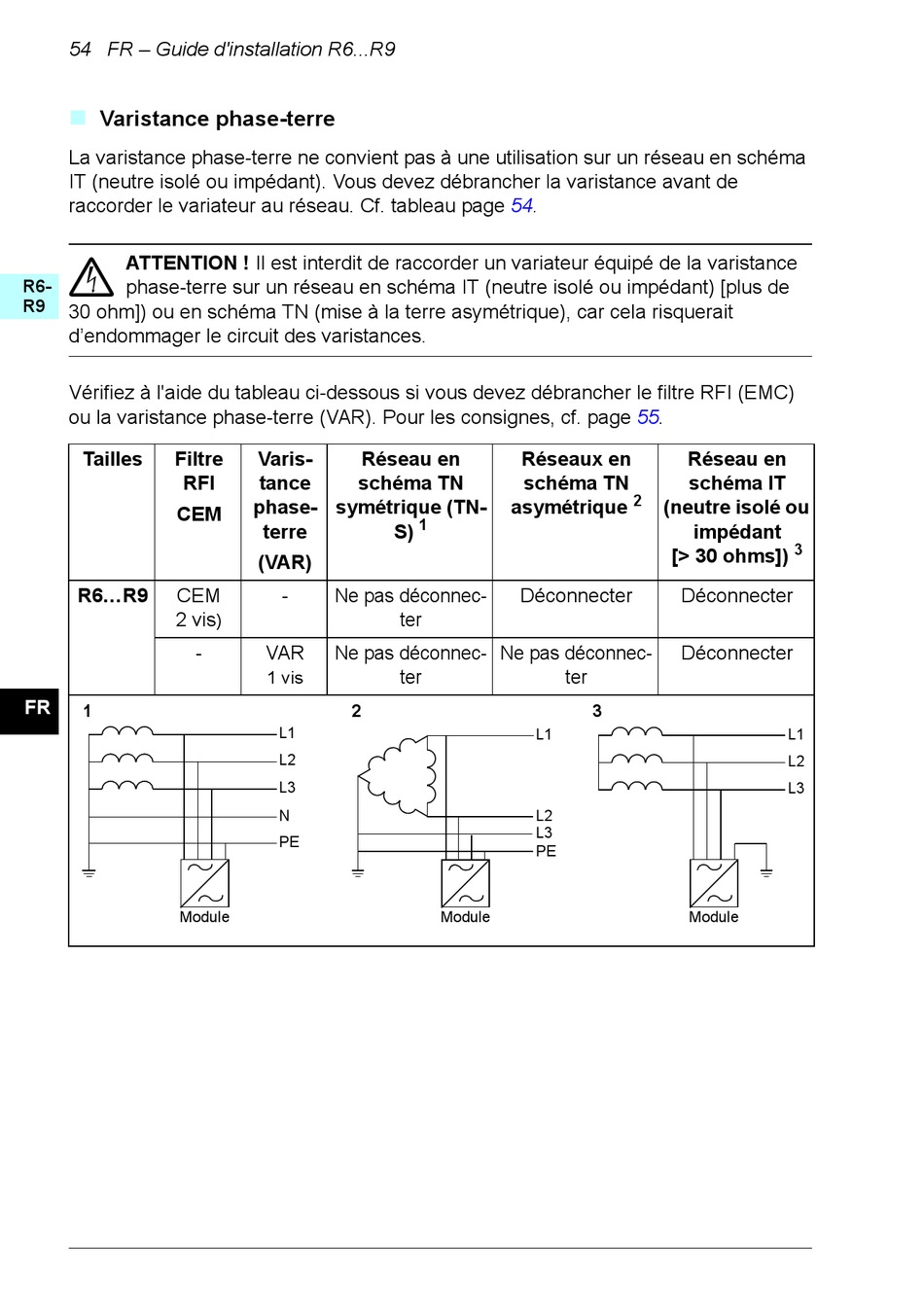

54 FR – Guide d'installation R6...R9


Varistance phase-terre

La varistance phase-terre ne convient pas à une utilisation sur un réseau en schéma
IT (neutre isolé ou impédant). Vous devez débrancher la varistance avant de
raccorder le variateur au réseau. Cf. tableau page 54.
R0-
R4
ATTENTION ! Il est interdit de raccorder un variateur équipé de la varistance
R6- phase-terre sur un réseau en schéma IT (neutre isolé ou impédant) [plus de
R9
30 ohm]) ou en schéma TN (mise à la terre asymétrique), car cela risquerait
d'endommager le circuit des varistances.
R6-
R9
Vérifiez à l'aide du tableau ci-dessous si vous devez débrancher le filtre RFI (EMC)
ou la varistance phase-terre (VAR). Pour les consignes, cf. page 55.
Tailles Filtre
RFI
DA
CEM
DE
R6...R9 CEM
ES
2 vis
-
FI
FR
1
FR IT
NL
PL
PT
Module
RU
SV
TR
ZH
Varis- Réseau en
tance schéma TN
phase- symétrique (TN-
terre
(VAR)
- Ne pas déconnec-
)
VAR Ne pas déconnec-
1 vis
2
L1
L2
L3
N
PE
Réseaux en
schéma TN
asymétrique
1
S)
Déconnecter
ter
Ne pas déconnec-
ter ter
L1
L2
L3
PE
Module
Réseau en
schéma IT
2
(neutre isolé ou
impédant
[> 30 ohms])
Déconnecter
Déconnecter
3
Module
3
L1
L2
L3
