Simrad NSPL-500 Benutzerhandbuch Seite 15

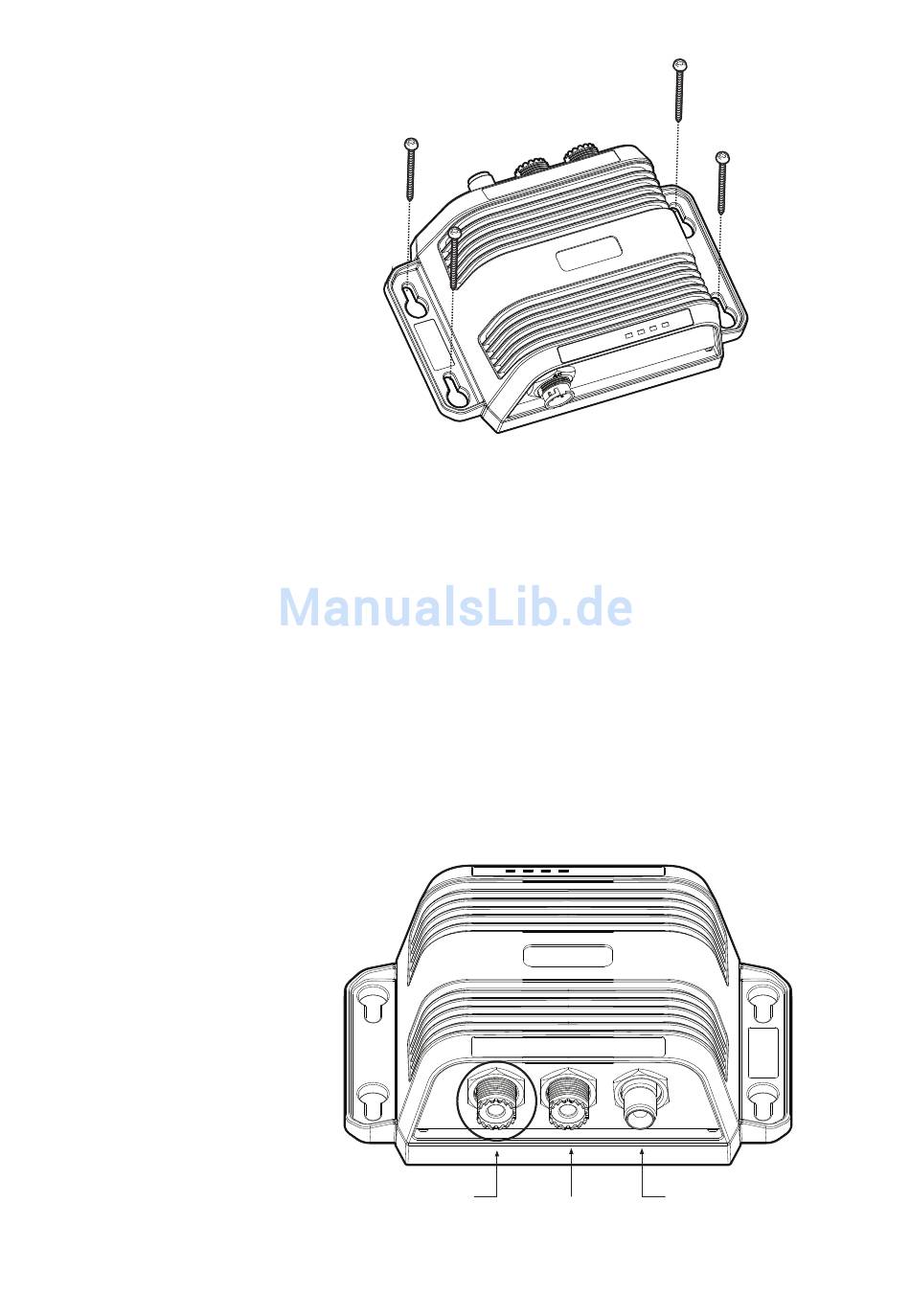

Abbildung 5: Montage des NSPL-500
Schritt 2: Anschließen der UKW-Antenne
Verlegen Sie, wie in Abbildung 6 gezeigt, das Kabel von der
UKW-Antenne zum NSPL-500 und schließen Sie den UKW-
Antennenstecker am NSPL-500 an.
Für den NSPL-500 sollte eine standardmäßige UKW-Antenne für den
See- und Binnenfunk oder eine AIS-Antenne verwendet werden.
Beim Anschluss am NSPL-500 handelt es sich um den Typ SO239.
Für den Anschluss an die von Ihnen gewählte UKW-Antenne ist ein
PL259-Stecker erforderlich. Verfügt Ihre UKW-Antenne nicht über
Abb. 6 Position - VHF
einen solchen Stecker, wenden Sie sich bezüglich der verfügbaren
Adapter an Ihren Händler.
UKW-Antenne AIS-Transceiver
UKW-Funkgerät
Abbildung 6: Position der UKW-Antennenbuchse
| 13
Installation | Benutzerhandbuch NSPL-500
