12.10 - Wartung und Instandhaltung
WARNUNG: Vor Durchführung irgendwelcher Wartungs-
oder Instandhaltungs-Arbeiten am Gerät immer den Strom
am haupt-Trennschalter des Geräts abschalten.
Bei nassen Bedingungen sind wetterfeste Abdeckungen
erforderlich. Stromschläge können zu Verletzungen führen.
WIChTIG: Werden bei Wartungs- oder Instandhaltungs-
Arbeiten Teile festgestellt, die offensichtlich defekt oder
beschädigt sind, diese unbedingt auswechseln. Nur original-
hersteller-Ersatzteile verwenden, wie in der Ersatzteilliste
ausgeführt. Werden keine originalteile verwendet, wird
die Garante und möglicherweise auch die Zulassung und
Zertifikation dieses Geräts hinfällig.
Im Anschluss an alle Vorgänge am Gerät, die Ausbau und
Wiedereinbau irgendwelcher Teile erfordern, ist das Gerät
immer neu in Betrieb zu nehmen wie im Kapitel "Inbetrieb-
nahme" in dieser Anleitung beschrieben.
12.10.1 - Reinigung
Zu Beginn jeder Heiz- und Kühlsaison und wenn die Betriebs-
bedingungen dies erfordern, das Geräteinnere überprüfen.
Die Seitenbleche des Geräts entfernen, um Zugang zum
Geräteinneren zu erhalten.
12.10.2 - hauptbrenner
Zu Beginn jeder Heizsaison auf Verschleiß oder Blockier-
ungen durch Korrosion oder andere Ursachen prüfen. Die
Hauptbrenner-Flammen beobachten. Siehe Kapitel "Haupt-
brenner".
12.10.3 - Flammrohr-Gasroute
Die Flammrohr-Sammelkasten- und Wärmetauscher-Zellen
können durch Entfernen des Wärmetauscher-Zugangsblechs,
Flammrohrkasten-Deckels und der Hauptbrenner-Baugruppe
(Abb. 20) inspiziert werden. Das Brenner-Ausbauverfahren
wird im Kapitel über den Hauptbrenner beschrieben. Ist
Reinigung erforderlich die Wärmetauscher-Ablenkbleche
entfernen und die Rohre mit einer Drahtbürste reinigen.
Vorsichtig mit den Keramik-Wärmetauscher-Ablenkblechen
umgehen. Bei Installation einer Halteklemme sicherstellen,
dass der mittlere Teil der Klemme nach innen zum Ablenk-
blech hin geht. Siehe Abb. 17.
hINWEIS: Jedes obere Rohr des Wärmetauschers umfasst
ein Ablenkblech und eine Klemme.

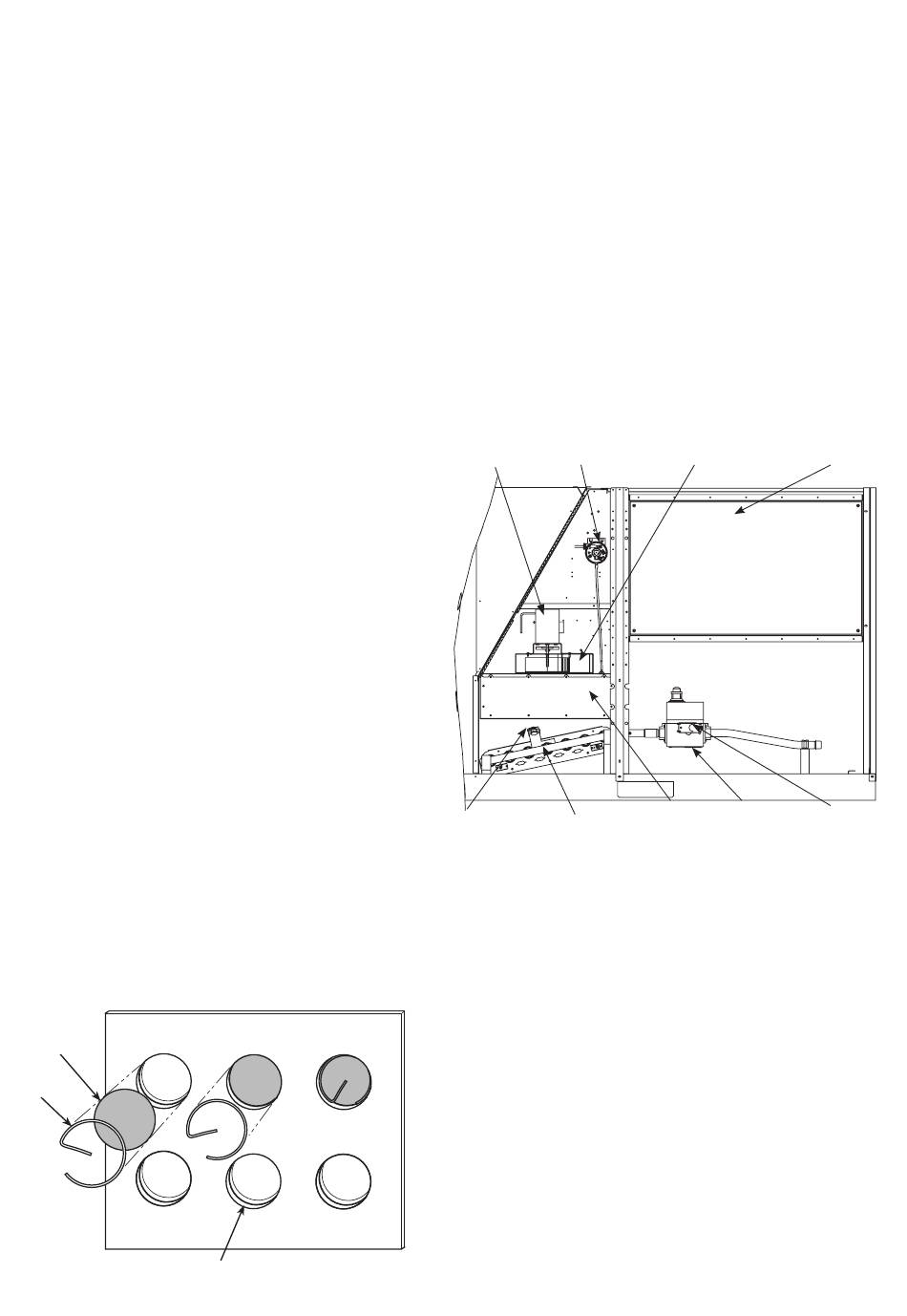

Abb. 17 - Entfernen der Wärmetauscher-Keramik-
Ablenkbleche und Klemmen
Keramik-
CERAMIC
Ablenkbleche
BAFFLE
Klemmen
CLIP
Wärmetauscher-Rohre
HEAT EXCHANGER
TUBES
36
12.10.4 - Verbrennungsluft-Gebläse
Das Gebläse periodisch reinigen, um korrekten Luftstrom
und gute Heizleistung sicherzustellen. Das Laufrad jeden
Herbst und periodisch während der Heizsaison überprüfen.
In der ersten Heizsaison das Gebläse zweimal pro Monat
überprüfen, um die richtige Reinigungsfrequenz festzustellen.
Zur Überprüfung des Laufrads das Wärmetauscher-Zugangs-
blech entfernen. Mit einer Taschenlampe in die Öffnung
leuchten, um das Laufrad zu prüfen. Muss es gereinigt
werden, die Motor- und Laufrad-Baugruppe entfernen,
indem die Schrauben zur Sicherung der Motor-Montage-
platte oben am Verbrennungsgebläse-Gehäuse (Abb. 18)
entfernt werden. Die Motor-/Laufrad-Baugruppe kann nach
oben und aus dem Ventilatorgehäuse heraus geschoben
werden. Das Laufrad von der Motorwelle entfernen und
mit Seifenlauge oder einem Lösungsmittel reinigen.
Motor- und Laufrad-Baugruppe wieder einbauen.
Abb. 18 -Typisches Gasheizungs-Abteil für
48UA/UH 045-075
Induktionszug-
Druck-
Motor
schalter
Sicherheits-
Hauptbrenner-
schalter
Teil
Bei den Gerätegrößen 48UA-UH 085-100-120 arbeiten zwei
derselben Module in Serie und alle Bauteile des Gashei-
zungs-Abteils sind doppelt vorhanden.
Verbrennungs-
Integrierter
gebläse-Gehäuse
Gaseinheits-Regler
Flammrohr-
Haupt-
Gas-
Gehäuse-
Gasventil
Druckschalter
abdeckung
