Seite 1

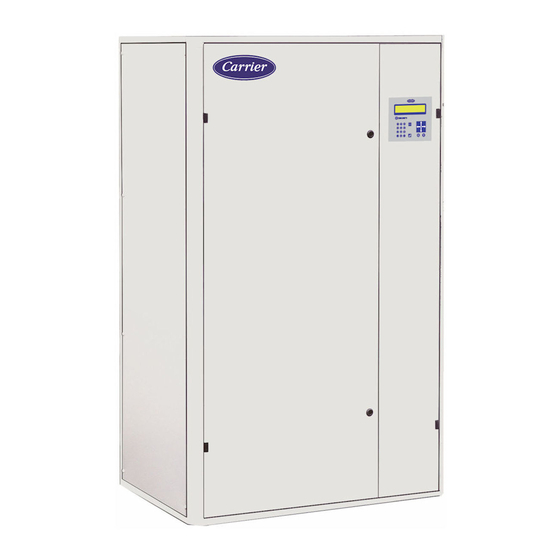

P R O D U K T A U S W A H L PRÄZISIONSKLIMASCHRANK Geringer Platzbedarf Doppelwandige Konstruktion Ventilator mit EC-Motor (elektronisch kommutiert) Automatische Regelung Verflüssiger mit drehzahlgeregeltem Ventilator Für Version X 50CJ Kälteleistung: 5 bis 55 kW Luftvolumenstrom: 1 000 bis 12 000 m Präzisionsklimaschrank, speziell entwickelt für die Luftaufbereitung (Filterung, Steuerung von Temperatur und Luftfeuchte) in EDV-, Telekommunikations- und anderen Räumen mit Spezialnutzungen (Elektronik, sensible Lagerungen, Medizin, temperaturgeführte...
Seite 2
BAUREIHE Die Schränke der Reihe 50CJ werden in zwei verschiedenen Ausführungen angeboten: ■ 50CJ W: Kaltwasserausführung: ■ 50CJ X: Direktverdampfungsausführung mit luftgekühltem Kälteleistungsbereich: 5 bis 55 kW Verflüssiger-Außenmodul: Volumenstrombereich: 1.000 bis 12.000 m Kälteleistungsbereich: 7 bis 47 kW 7 Baugrößen zur Auswahl Volumenstrombereich: 1.000 bis 12.000 m 11 Baugrößen zur Auswahl AUSFÜHRUNG...
Seite 4
Drehstrom-Transformator 400/24 V mit Schütz. Schutzschalter und Regelung für Ventilatormotor und optional für Befeuchter und Elektroheizregister. Regelung durch Regelgerät Carrier CCU Controller. Überwachung der Trockentemperatur an der Rückluft. Überwachung der Luftfeuchte an der Rückluft. Überwachung der Luftfeuchte an der Zuluft (Option).
Seite 5
BESCHREIBUNG DES AUSSENMODULS (MODELL X) ■ SCROLL-Verdichter Kurbelwannenheizung für Baugrößen 50-65-75 Luftgekühlter Verflüssiger, Kupferrohrregister, Aluminiumlamellen Axialventilator/-en (1 oder 2 je nach Modell) mit EC- Motor Ganzjahresbetrieb Regelung des Drucks im Verflüssiger durch Änderung der Ventilatordrehzahl (Druckfühler) Kältemittelanschlüsse (FLARE-Anschlüsse) Betrieb bei Außentemperaturen von -15 °C bis +45 °C Gehäuse aus recycelbarem und UV-beständigem ABS- Kunststoff, leicht und sehr robust.
Seite 8
Alle elektrischen Anschlüsse sind entsprechend den Schaltplänen auszuführen, die mit den Außen- und Innenmodulen geliefert wurden. Die elektrischen Verbindungsleitungen sind nicht im Lieferumfang von CARRIER enthalten Die Kältemittelleitungen sind nicht im Lieferumfang von CARRIER enthalten Achtung: Die Geräte der Reihe 50CJ (X 31, X 36, X 38, X 48) verfügen über zwei Außenmodule.
Seite 9
TABELLEN DER MAXIMALEN LÄNGEN DER KÄLTEMITTELVERBINDUNGSLEITUNGEN In den nachfolgenden Tabellen stehen die zulässigen Längen der Leitungen und das entsprechende Maximalgefälle. Die Werte in den Tabellen stellen die Verringerung der Kälteleistung im Verhältnis zur Nennleistung in Prozent dar. X 5 + Außenmodul 28 / Flüssigkeitsleitung 3/8", X 8 + Außenmodul 28 / Flüssigkeitsleitung 3/8", Gasleitung 5/8"...
Seite 10
ABMESSUNGEN UND FREIZUHALTENDE ABSTÄNDE Innenmodul Abmessungen (mm) Geräte A’ B’ W5 oder X5 1700 W8 oder X8 1700 W12 oder X10 1700 W16 oder X12/15 1900 W27 oder X19/24 1150 1900 W39 oder X31/36 1490 1900 W59 oder X38/48 1990 1900 Außenmodul Abmessungen (mm)
Seite 11
DETAILLIERTE ABMESSUNGEN Innenmodul Ausführung UNDER 1 W 5/8/12 W 27 W 16 X 5/8/10 X 19/24 X 12/15 1150 W 39 W 59 X 31/36 X 38/48 1490 1990 1250 1750...
Seite 12
DETAILLIERTE ABMESSUNGEN Ausführung OVER 3 W 27 W 5/8/12 W 16 X 19/24 X 5/8/10 X 12/15 1150 233.5 W 39 W 59 X 31/36 X 38/48 1490 1990...
Seite 13
DETAILLIERTE ABMESSUNGEN Ausführung OVER 4 W 16 W 27 W 5/8/12 X 12/15 X 19/24 X 5/8/10 57.5 57.5 1150 233.5 W 59 W 39 X 31/36 X 38/48 1250 1750 1990 1490...
Seite 14
DETAILLIERTE ABMESSUNGEN Ausführung OVER 5 W 27 W 5/8/12 X 19/24 X 5/8/10 1150 1625 243.5 51.5 51.5 W 59 W 39 X 31/36 X 38/48 1490 1900 51.5 51.5 51.5 51.5...
Seite 15
DETAILLIERTE ABMESSUNGEN Außenmodul Baugrößen 28 und 35: Achsabstand Schwingungsdämpfer Achsabstand Schwingungsdämpfer 1035 Baugrößen 50, 65 und 75 Achsabstand Schwingungsdämpfer Achsabstand Schwingungsdämpfer 1035...
Seite 16
INSTALLATION DES AUSSENMODULS (IN MM) 1000 1035 4 Befestigungspunkte M8-Schrauben min. Installation auf weichem Boden Installation auf Betonboden Betonsockel Betonsockel Die freie Luftzirkulation des luftgekühlten Wärmetauschers darf durch kein Hindernis gestört werden (Ansaugung und Ausblasung). Die oben angegebenen Mindestabstände müssen eingehalten werden. Vorherrschende Windrichtung beachten.
BETRIEBSGRENZWERTE Kaltwasser (W) Minimale Wassereintrittstemperatur: 5 °C (andere Temperaturen auf Anfrage) Wasserkreis Maximaler Druck: PN16 Maximale Wassereintrittstemperatur: 80 °C (andere Temperaturen auf Anfrage) Minimale Lufteintrittstemperatur: 12 °C bzw. nach Maßgabe der Luftfeuchte der Rückluft Raumtemperatur Maximale Lufteintrittstemperatur: 45 °C bzw. nach Maßgabe der Luftfeuchte der Rückluft (Absolute Luftfeuchte <...
Seite 18
Verwaltungsnummer: 30035, 12.2017 - ersetzt Nr.: 30035, 03.2016 Für Carrier hergestellt in Frankreich. Der Hersteller behält sich das Recht vor, Änderungen ohne Vorankündigung vorzunehmen. Gedruckt in der Europäischen Union.
