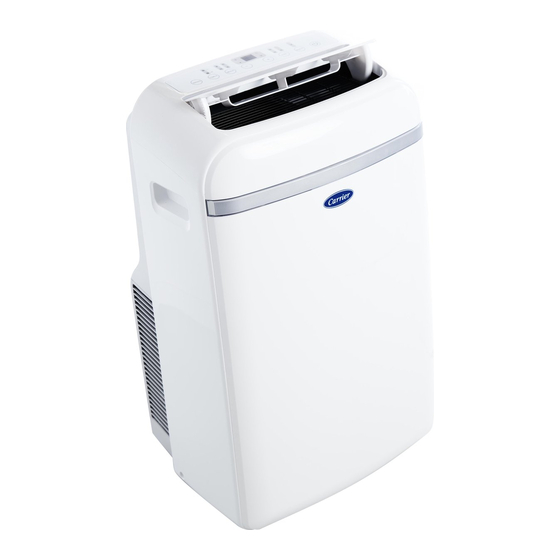

- Seite 1 MOBILE KLIMAANLAGE BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. SICHERHEITSVORKEHRUNGEN ······················································································· 2. ALLGEMEINER ÜBERBLICK ·························································································· 2.1 Bezeichnung der Teile ······································································································ 2.2 Zubehör Bedienkonsole ··································································································· 3. VORBEREITUNG FÜR BETRIEB ············································································· 3.1 Montage des Abluftschlauchs Hauptstromversorgung 3.2 Anschluss an 4. Betrieb 4.1 Betriebsbedingungen 4.2 B e t r i e b 5. -
Seite 3: Sicherheitsvorkehrungen
1. SICHERHEITSVORKEHRUNGEN Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen benutzt werden, wenn sie eine Einweisung für die sichere Verwendung des Gerätes erhalten und die damit verbundenen Gefahren verstehen. - Seite 5 1. SICHERHEITSVORKEHRUNGEN VORSICHT Dieses Symbol deutet auf eine mögliche Sachbeschädigung oder ernsthafte Konsequenzen hin. Dieses Gerät ist NUR für den menschlichen Komfort ausgelegt. Lufteinlass oder -auslass nicht blockieren. Andernfalls sind schlechte Leistungen, höhere Betriebskosten und eine verkürzte Produktlebenszeit die Folge. Montieren Sie das Gerät nicht vor Vorhänge, Gardinen oder sonstige Wandbehängen.
-
Seite 6: Allgemeine Übersicht
2. ALLGEMEINE ÜBERSICHT 2.1 Bezeichnungen der Teile ANSICHT RÜCKSEITE ANSICHT VORDERSEITE Oberer Luftfilter Bodenwanne Ablass Bedienkonsole Obere Luftansaugung Kappe Steckdose Lamellen (Nur für die Luftauslass Rollen Lagerung) Ablassöffnung 1 Versenkter Griff Unterer Luftfilter Netzsteckdose Untere Luftansaugung Halterungen Ablassöffnung 2 Netzkabel (Nur für die Lagerung) -
Seite 7: Zubehör
2. ALLGEMEINE ÜBERSICHT 2.2 ZUBEHÖR Bezeichnung Bezeichnung Teil Menge Teil Menge Zubehör Zubehör Ablassschlauch Abluftschlauch und Adapter Batterien Abluftschlauch Adapter A Fernbedienung Abluftschlauch Adapter B Fensterdurchführung Abluftschlauch und Bolzen Adapter C Gummidichtung Wandadapter Abluftschlauch Bedienungsanleitung Schraub & Dübel Fernbedienung... -
Seite 9: Bedienkonsole
2. ALLGEMEINE ÜBERSICHT 2.3 BEDIENKONSOLE 6 TIMER-Taste EIN-/AUS-Schalter Diese Taste drücken, um die Zeit für das automatische Der Betrieb beginnt, sobald diese Taste gedrückt wird EIN/AUSSCHALTEN einzustellen. und stoppt, wenn die Taste erneut betätigt wird. SWING-Taste STROMSPARTASTE Zur Einstellung des Lamellen auf "automatisches Aktivieren/Ausschalten Stand-by-Funktion. -
Seite 10: Vorbereitung Für Betrieb
3. VORBEREITUNG FÜR DEN BETRIEB VORSICHT Das Gerät muss auf einem festen und ebenen Untergrund montiert werden, um Lärm und Vibrationen zu reduzieren. Kontrollieren Sie, ob der Untergrund eine für das Gerät ausreichende Tragfähigkeit hat. Den Luftein- oder -auslass niemals mit irgendwelchen Gegenständen blockieren. 3.1 MONTAGE DES ABLUFTSCHLAUCHS 3.3.1 Installation Fensterdurchführung Mindestens: 67.5cm... -
Seite 11: Wandmontage
3. VORBEREITUNG FÜR DEN BETRIEB Montageanleitung für Abluftschlauch Abluftschlauch Adapter A Adapter B 3.3.2 Wandmontage Wandadapter Adapter C Abluftschlauch Adapter A Abluftschlauch 3.3.3 Die Höhe der Öffnung des Abluftschlauchs. 30 ~ 120cm 30 ~ 120cm Hinweis: Abluftschlauch nicht knicken. Halterung mit Adapterkappe abdecken (Wandmontage), wenn der Schlauch nicht in Gebrauch ist. -
Seite 12: An Die Hauptstromversorgung Anschliessen
3. VORBEREITUNG FÜR DEN BETRIEB 3.2 AN DIE HAUPTSTROMVERSORGUNG ANSCHLIESSEN VORSICHT Das Gerät muss in unmittelbarer Nähe einer korrekt geerdeten Schutzkontakt-Steckdose installiert werden. Der Netzstecker muss korrekt in die Steckdose gesteckt werden. Verwenden Sie keine Verlängerungsschnur und schließen Sie keine weiteren Geräte an die gleiche Steckdose an. -
Seite 13: Betrieb
4. BETRIEB 4.2 BETRIEB Basis-Betriebsarten: COOL / DRY / HEAT / FAN / AUTO COOL 1) Drücken Sie MODE und wählen Sie 2) Drücken Sie auf +/- oder TEMP auf der Fernbedienung, um die Temperatur auszuwählen. 3) Drücken Sie auf FAN am Gerät oder auf der Fernbedienung, um die Gebläse Drehzahl auszuwählen. - Seite 14 3) Automatische Einschaltung durch Drücken von +/- einstellen. TIMER drücken, um zu bestätigen. Beide ON/OFF leuchten. Das Gerät ist nun so programmiert, dass es sich automatisch ein- und ausschaltet. Wenn das Gerät ausgeschaltet ist: 1) Taste TIMER drücken. ON leuchtet. 2) Automatische Einschaltung durch Drücken von +/- einstellen.
-
Seite 15: Stand-By-Funktion
4. BETRIEB Follow-Me-Funktion* Wenn die Follow-Me-Funktion aktiviert ist, zeigt die Fernbedienung die jeweils an ihrem Standort herrschende Temperatur an. Und die Fernbedienung sendet dieses Signal alle 3 Minuten an das Gerät bis die Taste FOLLOW ME erneut gedrückt wird. HINWEIS: Die Follow-Me-Funktion ist in den Betriebsarten DRY und FAN nicht verfügbar. -
Seite 16: Pflege Und Wartung
5. PFLEGE UND WARTUNG VORSICHT Vor der Reinigung oder Wartung von der Stromversorgung TRENNEN. Verwenden Sie zum Reinigen von Lüftungsgitter, Gehäuse und Fernbedienung ein weiches, feuchtes Tuch. Setzen Sie sich für Reparaturen immer mit dem Kundendienst in Verbindung, Tiefenreinigung, Schmierung und Funktionsprüfungen aller kritischen Komponenten sind ebenfalls durch qualifizierte Techniker auszuführen. -
Seite 17: Fehlerbehebung
6. FEHLERBEHEBUNG 6.1 LEITLINIEN, TIPPS UND WARNUNGEN Während des normalen Betriebs können die folgenden Phänomene auftreten, es handelt sich nicht zwingend um Funktionsstörungen. Fehler Erklärung / Lösung Kühlen oder heizen ist verzögert. Eine Verzögerung von 3 Minuten dient dem Schutz des Kompressors. Prüfen, ob das Gerät korrekt angeschlossen ist und ob der Hauptstecker eingeschaltet ist. - Seite 18 BEIJER RET AB Stortorget 8 Malmö Schweden...
