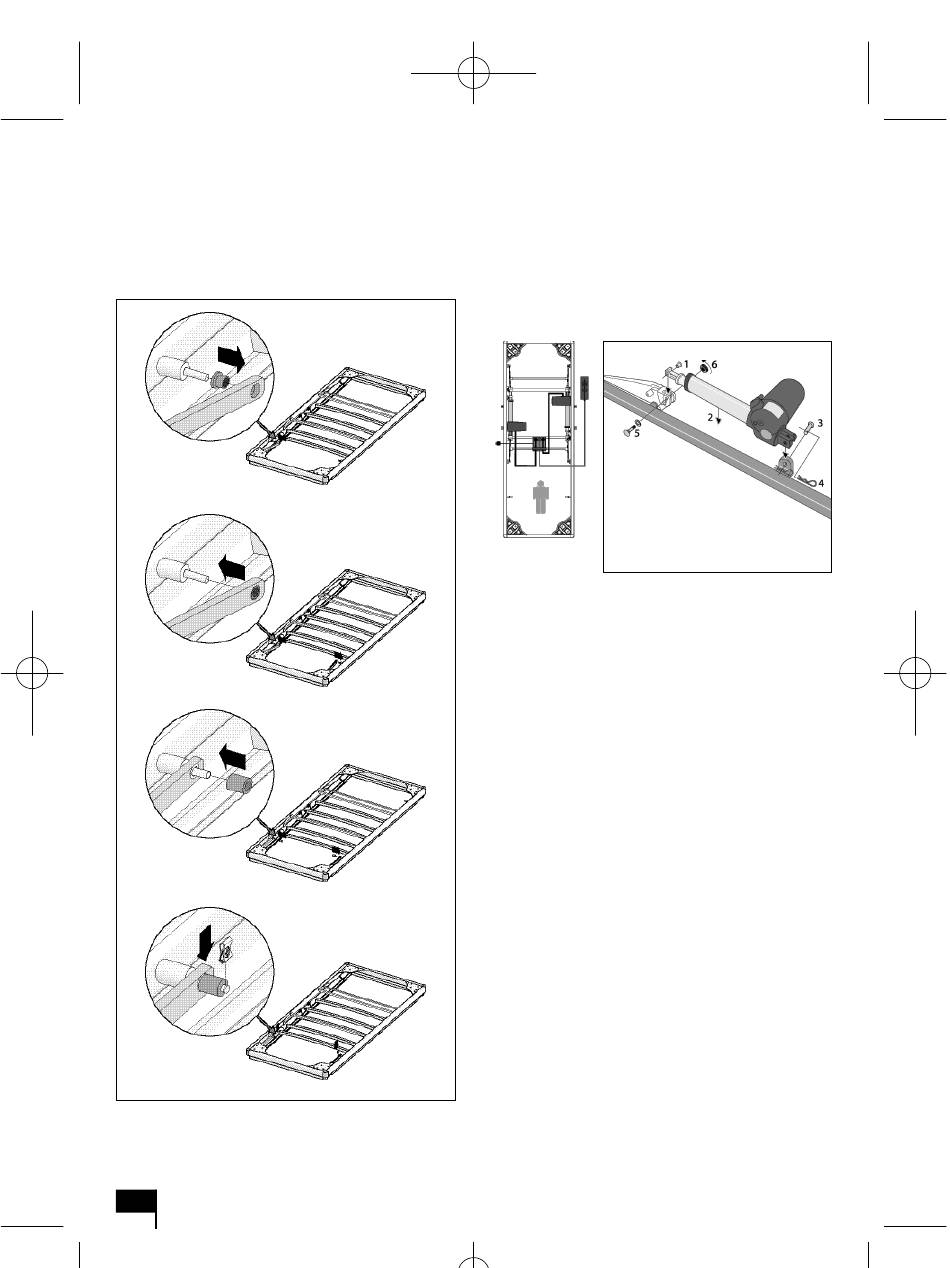

4. Fixez les bras élévateurs des deux côtés
de l'extrémité pieds (voir fig. 5).
*Le cas échéant
FR20
5. Fixez le moteur de support dos (151747)
sur la face inférieure du cadre inférieur au
moyen des vis et de la goupille, comme
indiqué sur les illustrations (voir fig. 6).
(pied)
6. Fixez le moteur de support cuisse
(151748) sur la face inférieure du cadre
inférieur au moyen de la vis et de la
goupille, comme indiqué sur les illustra-
tions (voir fig. 6).
7. Insérez la prise du moteur dossier des
genoux dans le boîtier de com mande au
point de raccordement 1.
8. Insérez l aprise du set manuel dans le
boîtier de commande au point de raccorde-
ment 2.
9. Insérez la prise du moteur flexion des
genoux dans le boîtier de com mande au
point de raccordement 3 .
fig. 5
fig. 6
