Stiga READY Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Stiga Anleitungen
  4. Rasenmäher
  5. Ready
  6. Gebrauchsanweisung

Stiga READY Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für READY:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

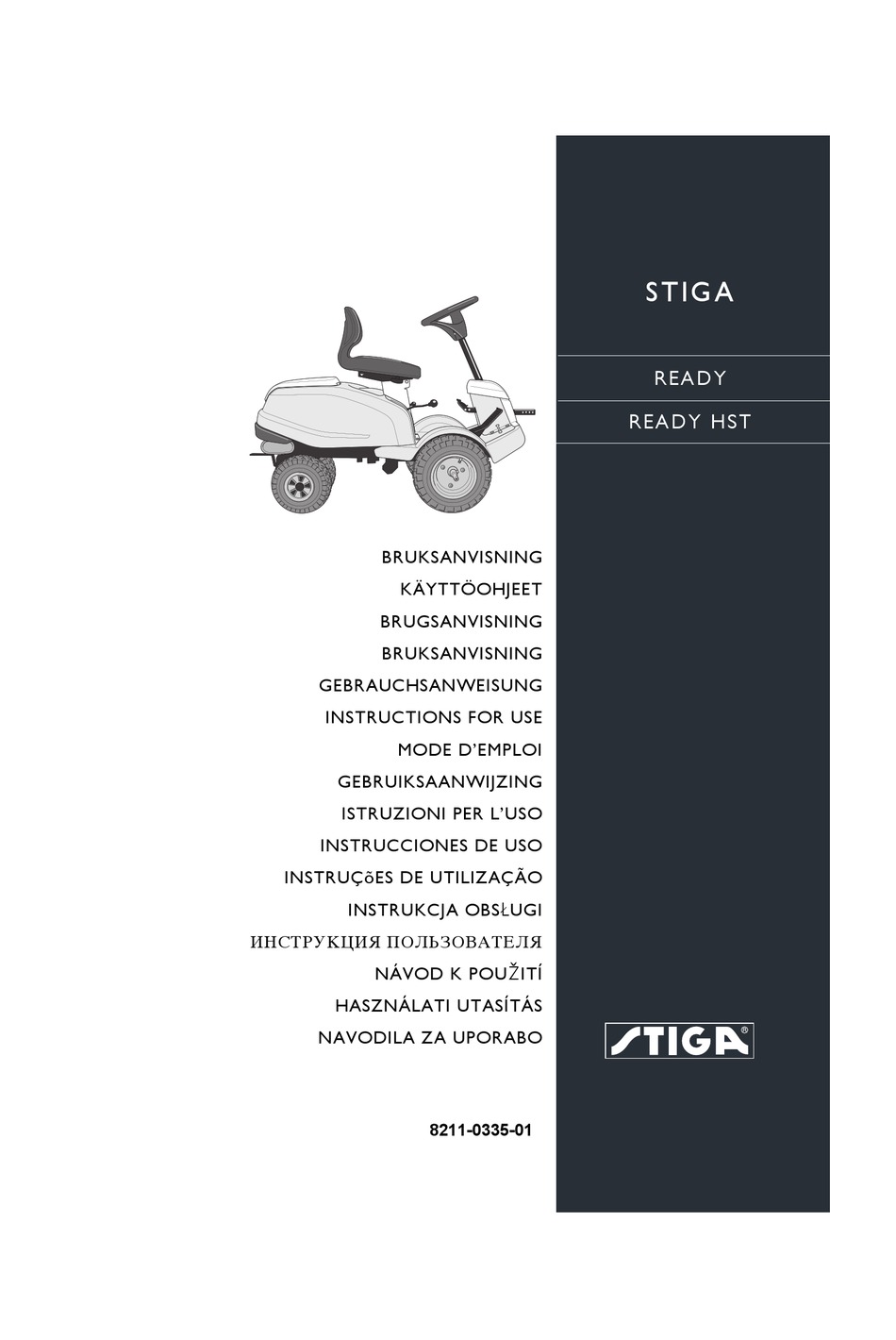

S T I G A
R EA D Y
R E A D Y H S T
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D'EMPLOI
GEBRUIKSAANWIJZING
ISTRUZIONI PER L'USO
INSTRUCCIONES DE USO
INSTRUÇõES DE UTILIZAÇÃO
INSTRUKCJA OBS£UGI
»HC"P"K÷»fl œOÀ‹«Œ¬¿"EÀfl
NÁVOD K POU®ITÍ
HASZNÁLATI UTASÍTÁS
NAVODILA ZA UPORABO
8211-0335-01

Werbung

Inhaltsverzeichnis
