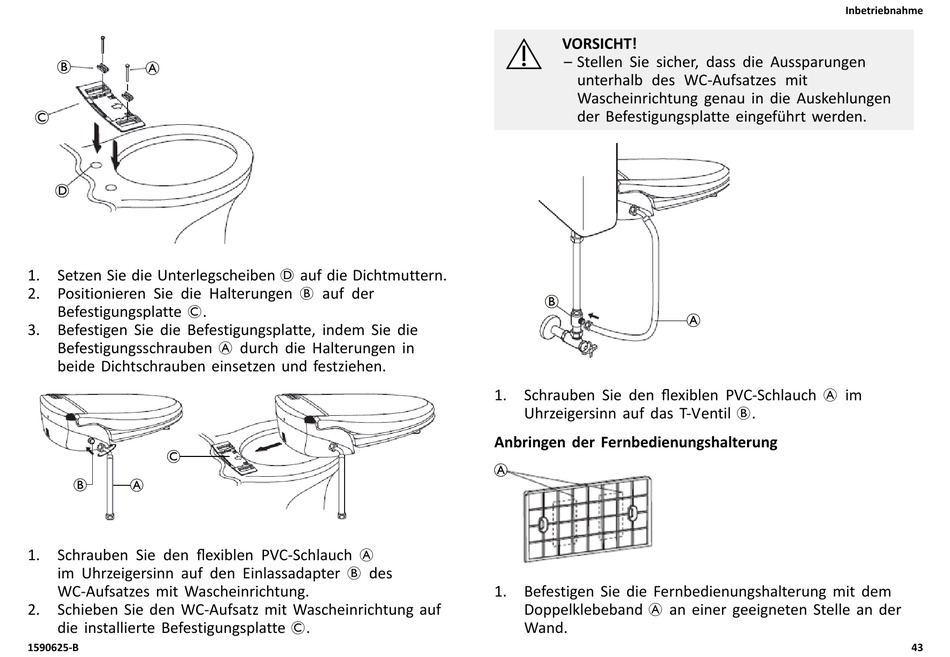

Invacare Aquatec Pure Bidet Gebrauchsanweisung Seite 43

B
A
C
D
1. Setzen Sie die Unterlegscheiben D auf die Dichtmuttern.
2. Positionieren Sie die Halterungen B auf der
Befestigungsplatte C.
3. Befestigen Sie die Befestigungsplatte, indem Sie die
Befestigungsschrauben A durch die Halterungen in
beide Dichtschrauben einsetzen und festziehen.
C
B A
1. Schrauben Sie den flexiblen PVC-Schlauch A
im Uhrzeigersinn auf den Einlassadapter B des
WC-Aufsatzes mit Wascheinrichtung.
2. Schieben Sie den WC-Aufsatz mit Wascheinrichtung auf
die installierte Befestigungsplatte C.
1590625-B
VORSICHT!
– Stellen Sie sicher, dass die Aussparungen
unterhalb des WC-Aufsatzes mit
Wascheinrichtung genau in die Auskehlungen
der Befestigungsplatte eingeführt werden.
B
1. Schrauben Sie den flexiblen PVC-Schlauch A im
Uhrzeigersinn auf das T-Ventil B.
Anbringen der Fernbedienungshalterung
A
1. Befestigen Sie die Fernbedienungshalterung mit dem
Doppelklebeband A an einer geeigneten Stelle an der
Wand.
Inbetriebnahme
A
43
