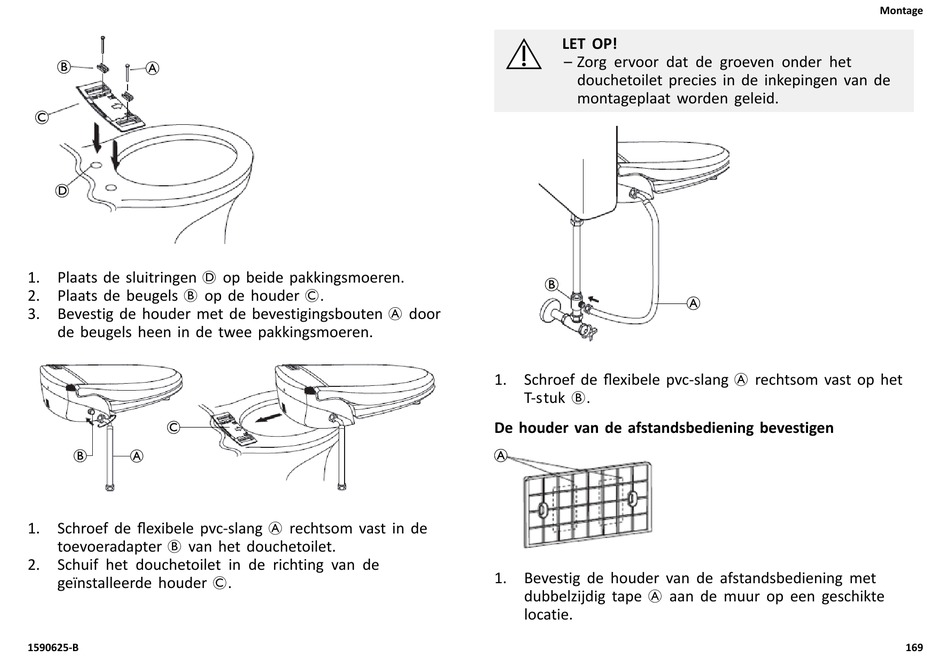

Invacare Aquatec Pure Bidet Gebrauchsanweisung Seite 169

B
A
C
D
1. Plaats de sluitringen D op beide pakkingsmoeren.
2. Plaats de beugels B op de houder C.
3. Bevestig de houder met de bevestigingsbouten A door
de beugels heen in de twee pakkingsmoeren.
C
B A
1. Schroef de flexibele pvc-slang A rechtsom vast in de
toevoeradapter B van het douchetoilet.
2. Schuif het douchetoilet in de richting van de
geïnstalleerde houder C.
1590625-B
LET OP!
– Zorg ervoor dat de groeven onder het
douchetoilet precies in de inkepingen van de
montageplaat worden geleid.
B
1. Schroef de flexibele pvc-slang A rechtsom vast op het
T-stuk B.
De houder van de afstandsbediening bevestigen
A
1. Bevestig de houder van de afstandsbediening met
dubbelzijdig tape A aan de muur op een geschikte
locatie.
A
Montage
169
