Virutex AB11C Gebrauchsanweisung Seite 9

45x15x4mm
Steckel. Nr.10
55x19x4mm
Steckel. Nr.20
63x24x4mm

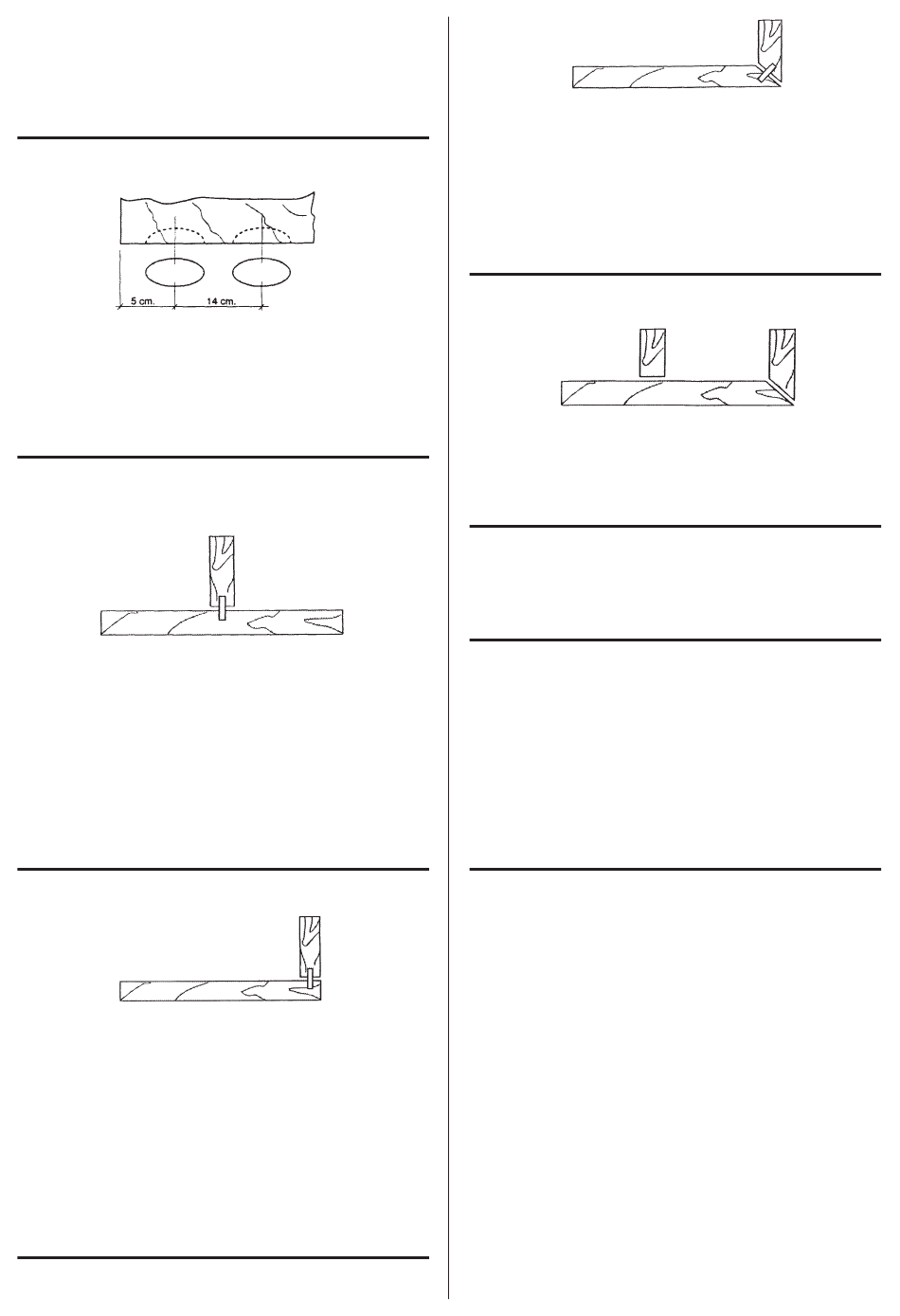

VERTEILUNG DER NUTEN
Einfach mit Bleistift markieren. (Abb. 4 und 5) Den
Referenzpunkt der Maschine mit der Markierung
in Übereinstimmung bringen. (Abb. 6, 7 und 8) Die
Schnittbreite mit dem Metermaß, einer Schablone
oder sogar nach Gefühl bestimmen.
VERBINDUNG INMITTEN
VON HOLZPLATTEN
Für 16, 19 und 22 mm-Holzplatten. (für stärkere
Platten das bewegliche und das kippbareFrontteil
benutzen):
Legen Sie das zu verbindende Teil so wie in (Abb.
9) zu sehen am Rand der vorher gezogenen Bleis-
tiftlinie an. Fräsen Sie die senkrechten Nuten wie
in (Abb. 10) und die waagerechten wie in (Abb.
11) gezeigt. Leim auftragen und zusammensetzen
(Abb. 12).
VERBINDUNGEN AN EINEM ENDE
Hierzu für jegliche Materialstärke das bewegliche
und das kippbare Frontteil benutzen.
Das bewegliche Frontteil auf die gewünschte Ho-
lzplattenstärke einstellen. Das kippbare Frontteil
in die 90º-Stellung bringen. Die Nuten schneiden
(Abb. 13 und 14). Leim angeben und zusammen-
setzen (Abb. 17).
Der größtmögliche Abstand des beweglichen
Frontteils vom Zentrum der Schneidfräse beträgt
45 mm (Abb.15 und 16).
VERBINDUNGEN AUF GEHRUNG
Ref.1405002: Abmes.:
Ref.1405003: Abmes.:
Für alle Materialstärken und Gehrungswinkel das
bewegliche und das kippbare Frontteil benutzen
(Abb. 18 und 19). Beispiel: GEHRUNGSWINKEL
45°. Das bewegliche Frontteil auf den gewünschten
Abstand einstellen während das kippbare. Frontteil
auf 45° eingestellt wird (Abb. 20 und 21). Leim
angeben und zusammensetzen (Abb. 22).
RAHMENVERBINDUNGEN
Rahmen können sowohl eckig als auf Gehrung
montiert werden. Es wird empfohlen, bei Ma-
terialstärken über 25 mm zwei Steckelemente
einzusetzen (Abb. 23, 24, 25).
VERBINDUNGEN IN LÄNGSRICHTUNG
Für Verbindungen in Längsrichtung das bewegliche
Frontteil auf die Holzstärke einstellen und nach den
Abbildungen (Abb. 26, 27 und 28) vorgehen.
WECHSEL DES SCHNEIDWERKZEUGS
Die Schrauben "A" lösen, mit den der Deckel
festgehalten wird (Abb. 29).
Die Grundplatte vom Maschinenkörper lösen
(Abb. 30).
Zum Ausbauen des Schneidwerkzeugs den Mauls-
chlüssel wie in (Abb. 31) gezeigt ansetzen.
Den Fräsensitz säubern und zur Montage in um-
gekehrter Reihenfolge vorgehen (Abb. 32).
REGULIERUNG DER TIEFENEINSTELLUNG
Den Tiefenregler auf die Stellung 20 bringen, die
Schnittiefe der Fräse mit Hilfe der Muttern auf 12
mm einstellen und dabei die Maschine in Schnei-
dposition halten (Abb. 33 und 34).
Zur Überprüfung der Schnittiefe eine Probenut
fräsen, dort ein Steckelement einsetzen und mit
einem Bleistiftstrich markieren. Danach das Stec-
kelement umgekehrt einsetzen und überprüfen, ob
die vorherige Markierung im Holz verschwindet.
Eventuell die Tiefeneinstellung mit den Muttern
nachstellen (Abb. 35).
Empfehlungen:
Die Maschine stets sauberhalten und öfters die
Führungen schmieren, damit diese niemals trocken
laufen (Abb. 36 und 37).
Für jegliche Arbeit an der Maschine unbedingt
vorher den Netzstecker ziehen.
