REGOLAZIONE E MANUTENZIONE
ATTENZIONE: Come misura di sicurezza persona-
le, disinserire la macchina dalla rete elettrica prima
di eseguire qualsiasi intervento sulla stessa.
REGOLAZIONE DELLA PROFONDITA
Per i pastiglie di legno nº 0, 10 e 20 (Fig. 1, 2 e
3) sistemare il regolatore sulle posizioni 0, 10 o
2 rispettivamente. Si otterranno profondità di 8,
10 o 12 mm.
PASTIGLIE DI LEGNO
Pastiglia nº 0 cod.1405001:Dimensioni:45x15x4
Pastiglia nº10 cod.1405002:Dimensioni:55x19x4
Pastiglia nº 20 cod.1405003:Dimensioni:
63x24x4
DISTRIBUZIONE DELLE SCANALATURE
E'suffi ciente tracciarle con una matita. (Fig. 4 e 5).
Situare la guida di riferimento della macchina sulla
linea tracciata a matita. (Fig. 6, 7, 8). Tracciare
le linee servendosi di un metro, di una sagoma
oppure a occhio.
GIUNZIONI IN MEZZO A UN
PANNELLO PIA NO
Pannelli da 16, 19 e 22 mm (per pannelli più spessi,
utilizzare la guida di appoggio mobile e la guida
abbassabile):
Sistemare il pezzo da incastrare sul margine della
linea previamente tracciata con la matita, come

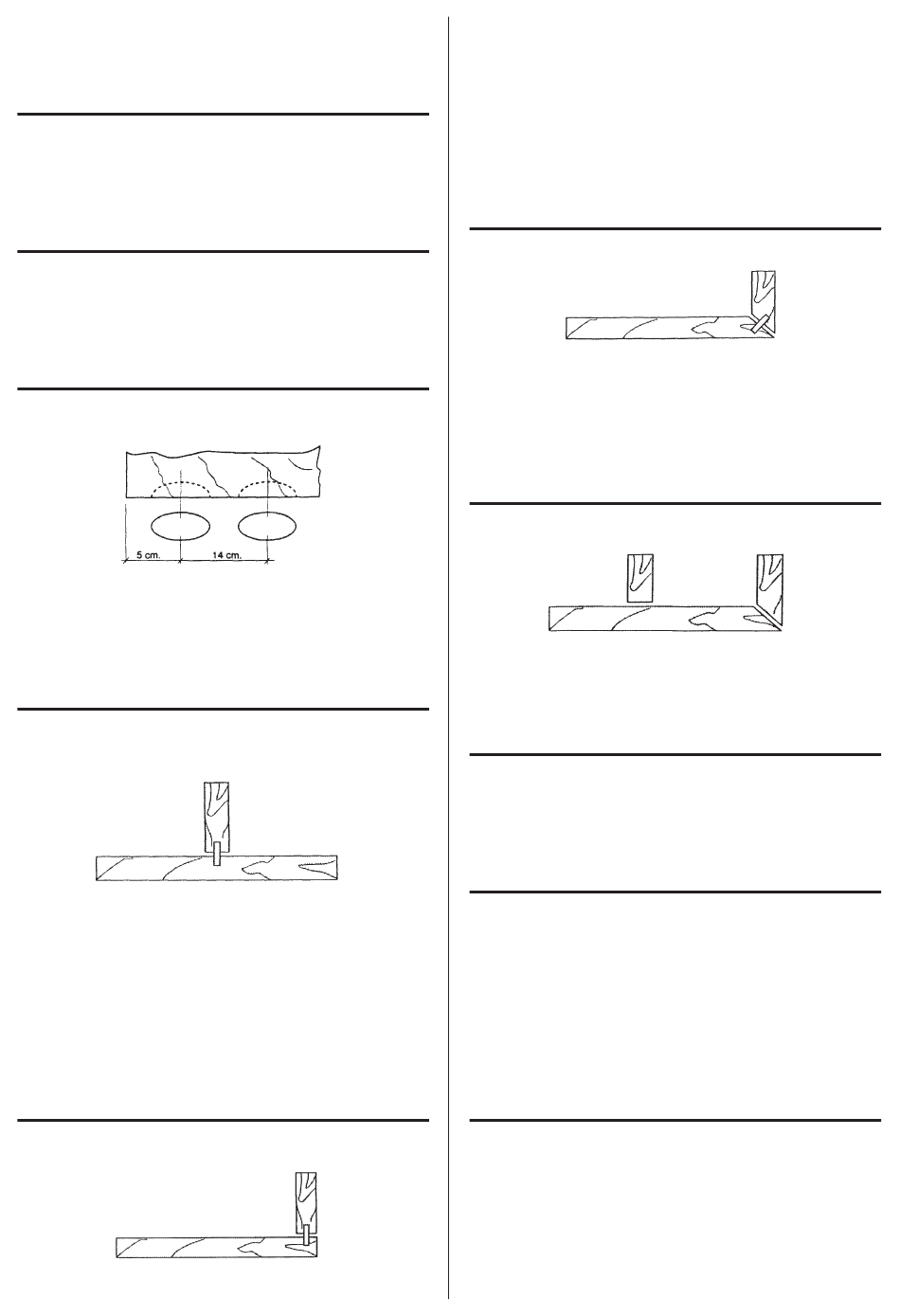

indicato nella (Fig. 9). Fresare le scanalature
verticale, come indicato nella (Fig. 10), e quelle
orizzontali, come da (Fig. 11). Incollare e montare
(Fig. 12).
GIUNZIONI A UNA ESTREMITA
Per pannelli di qualsiasi spessore, utilizzare la
guida mobile e la guida abbassabile.
Sistemare la guida mobile all'altezza desiderata o
a quella dello spessore del pannello.
Sistemare la guida abbassabile a 90° e eseguire
la scanalatura. (Fig. 13 e 14). Incollare e montare.
(Fig. 17)
Lo spostamento massimo del frontale mobile sul
centro della fresa di taglio è di 45 mm. (Fig.15
e 16).
GIUNZIONE AD ANGOLO
Per pannelli di qualsiasi spessore e di qualsiasi
angolo, utilizzare la guida mobile e la guida ab-
bassabile. (Fig. 18 e 19) Esempio: TAGLIO A 45°.
Sistemare alla distanza desiderata la guida mobile e
la guida abbassabile a 45° (Fig. 20 e 21). Incollare
e montare. (Fig. 22)
GIUNZIONE DI CORNICI
E'possibile eseguire giunzioni di cornici, ad ango-
lo oppure squadrate. E'consigliabile mettere due
pastiglie se lo spessore è maggiore di 25 mm.
(Fig. 23, 24 e 25)
GIUNZIONE LONGITUDINALE
Per eseguire giunzioni longitudinali, sistemare la
guida mobile secondo lo spessore del pannello
e procedere come indicato nelle fi gure (Fig. 26,
27 e 28).
CAMBIO DEL DISCO
Estrarre le viti "A" che mantengono chiuso il co-
perchio. (Fig. 29)
Separare la base dal corpo della macchina (Fig.
30)
Estrarre il disco mettendo la chiave fi ssa come
indicato nella (Fig. 31).
Pulire la sede e rimontare ripetendo le stesse
operazioni al contrario. (Fig. 32)
REGOLAZIONE DELLA PROFONDITA
Situare il regolatore sul nº 20 e graduare la
sporgenza del disco a 12 mm agendo sui dadi,
mantenendo la macchina premuta e in posizione
di taglio (Fig. 33 e 34)
Per verifi care la profondità eseguire una scanalatu-
ra, introdurre una pastiglia e farvi un segno sopra.
