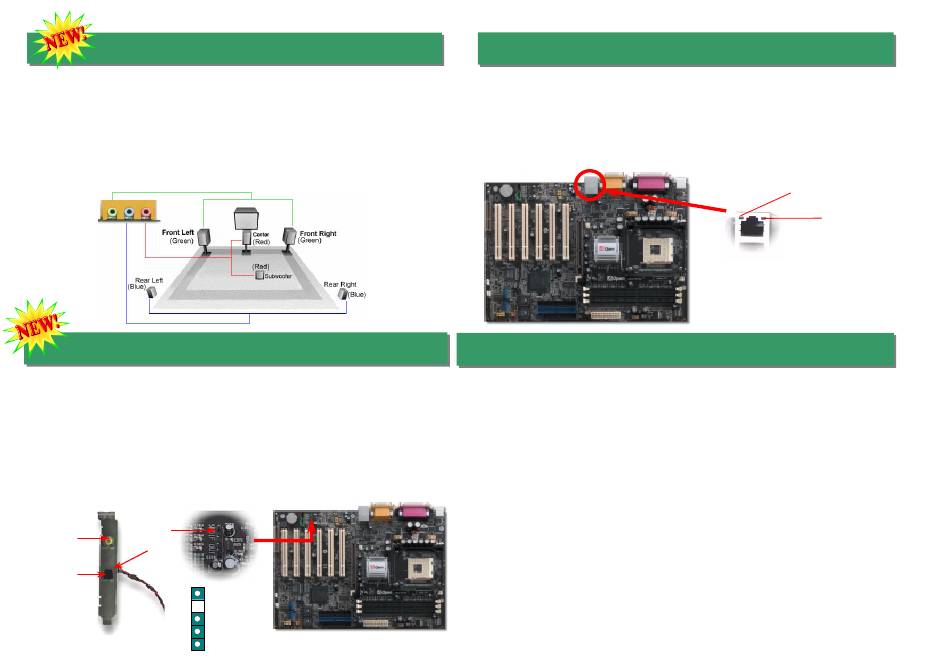

10. Super 5.1-Kanal Audio-Effekte
Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das
innovative
Design
des
ALC650
Surround-Audioausgabe ohne Anschluss externer Module verwenden. Um diese Funktion
verwenden zu können, müssen Sie den Audiotreiber von der Bonus-CD und eine
Audioanwendung mit 5.1-Kanal-Unterstützung installieren. In der untenstehenden
Abbildung werden die Standard-Positionen aller Lautsprecher im 5.1-Kanal-Soundsystem
dargestellt. Bitte verbinden Sie die vorderen Lautsprecher mit dem grünen „Speaker
Out"-Port. Schließen Sie die hinteren Lautsprecher an den blauen "Line in"-Port an.
11. S/PDIF (Sony/Philips Digital Interface)-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es
digitale, anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei
S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten
verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität. Über ein
spezielles Audiokabel können Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul
verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal
ausnützen zu können, müssen Sie dennoch einen Lautsprecher mit S/PDIF-Unterstützung
haben, dessen S/PDIF-Digitaleingang mit dem S/PDIF-Digitalausgang verbunden werden
kann.
Anschluss für
Pin 1
Audiokabel
RCA-Kabel
Anschluss für
optisches Kabel
1
S/PDIF-Modul
(User Upgrade-optional)
können
Sie
Standard
Line-Buchsen
+5VSB
NC
S/PDIFOUT
GND
S/PDIFIN
12. Onboard-Unterstützung für 10/100 MB/Sek. LAN
Die South Bridge ICH4 verfügt über einen Onboard Fast Ethernet-Controller. Der
hochleistungsfähige RealTek 8100BL LAN-Controller bietet Ethernet-Funktionen mit
für
10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet- RJ45-Anschluss
befindet sich über den USB-Ports. Die grüne LED zeigt den Linkmodus an. Sie leuchtet
bei Verbindung mit einem Netzwerk und blinkt beim Datentransfer. Die orange LED zeigt
den Transfermodus an und leuchtet bei Datenübertragungen im 100MB/Sek.-Modus. Die
Funktion können Sie im BIOS aktivieren oder deaktivieren.
13. Installation des LAN-Treibers
Sie können den LAN-Treiber für den Realtek 8100BL PCI Fast Ethernet-Adapter unter Windows95/98,
Windows NT und Windows 2000 mit folgenden Schritten installieren:
Treiberinstallation unter Microsoft Windows 95 :
-----------------------------------------------------
1. Wählen Sie "Diskette", wenn Sie gefragt werden, von wo der Treiber installiert werden soll.
2. Geben Sie den Pfad der Setup-Datei an:
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95\WIN95A (für Windows 95 und Win95A) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95 (für Windows 95 OSR2).
3. Folgen Sie den Bildschirmanweisungen und legen die Windows 95-CD zum Abschluss der
Installation ein.
4. Windows 95 beendet die Installation automatisch und führt einen Neustart des Systems durch.
Treiberinstallation unter Win98/Win98 SE/Windows2000/Windows ME :
-------------------------------------------------------------------
1. Wählen Sie "Diskette", wenn Sie gefragt werden, von wo der Treiber installiert werden soll.
2. Geben Sie den Pfad der Setup-Datei an:
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN98 (für Windows 98/98 SE) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN2000 (für Windows 2000) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Windows ME (für Windows ME)
3. Folgen Sie den Bildschirmanweisungen und legen die Win98/Win98 SE/Windows2000/Windows
ME-CD) zum Abschluss der Installation ein.
4. Win98/Win98 SE/Windows2000/Windows ME beendet die Installation automatisch und führt einen
Neustart des Systems durch.
Grün/ACT
Orange/
Geschwindigkeit
