Diese
Schnellinstallation
alle Informationen zum Booten
dieses Motherboards. Für weitere
Informationen befindet sich auf der
Bonus-CD
ein
Online-Handbuch. Danke für Ihre
Mithilfe
beim
Retten
Planeten.
Motherboard x1
Schnellinstallation x1
Handbuch x 1
40-drahtiges IDE-Kabel x1
80-drahtiges IDE-Kabel x1
Floppylaufwerkskabel x1
I/O-Abschirmung x1
Bonus-CD x1
NORTON AntiVirus-CD x1
Teilnummer: 49.88N12.E01
Dokumentnummer: AX4LRN-EG-G0206A
enthält
vollständiges
unseres
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Fasern
beeindruckende Soundqualität bietet. Außerdem können ermöglicht es digitale, anstatt analoger Audioqualität.
Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den
meisten Audiogeräten verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität.
Über ein spezielles Audiokabel können Sie den S/PDIF-Anschluss mit dem S/PDIF-Audiomodul verbinden, in
dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal ausnützen zu können, müssen Sie
dennoch einen Lautsprecher mit S/PDIF-Unterstützung haben, dessen S/PDIF-Digitaleingang mit dem
S/PDIF-Digitalausgang verbunden werden kann.
optisches Kabel

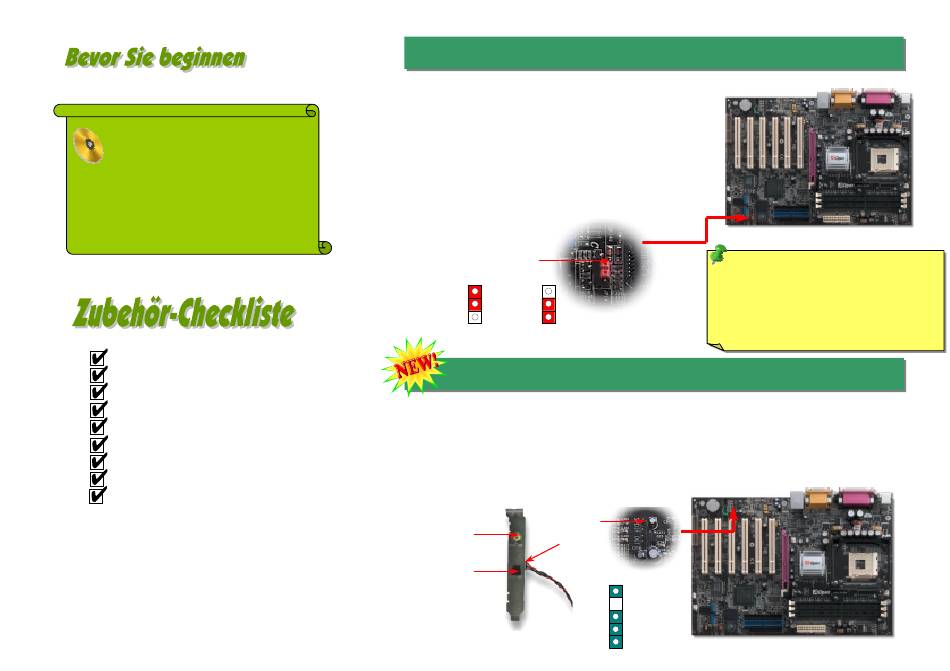

1. JP14 zum Löschen des CMOS
Sie können das CMOS löschen, um die Voreinstellungen des Systems
wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor:
1. Schalten Sie das System ab und trennen das Netzkabel vom
Stromnetz.
2. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2.
3. Finden Sie JP14 und schließen die Pins 2 und 3 für einige
Sekunden kurz.
4. Setzen Sie JP14 durch Kurzschließen der Pins 1 und 2 zurück.
5. Schließen Sie das ATX-Netzkabel wieder an den Anschluss PWR2
an.
Pin 1
1
1
Normalbetrieb
CMOS löschen
(Voreinstellung)
2. S/PDIF (Sony/Philips Digital Interface)-Anschluss
Pin 1
Anschluss für
Audiokabel
RCA-Kabel
Anschluss für
S/PDIF-Modul
(optional)
Tipp: Wann sollte ich das CMOS löschen?
1. Wenn Sie aufgrund von Übertakten nicht
booten können.
2. Wenn Sie Ihr Passwort vergessen haben.
3. Zur Hilfe bei der Fehlerbehebung.
+5VSB
1
NC
S/PDIFOUT
GND
S/PDIFIN
