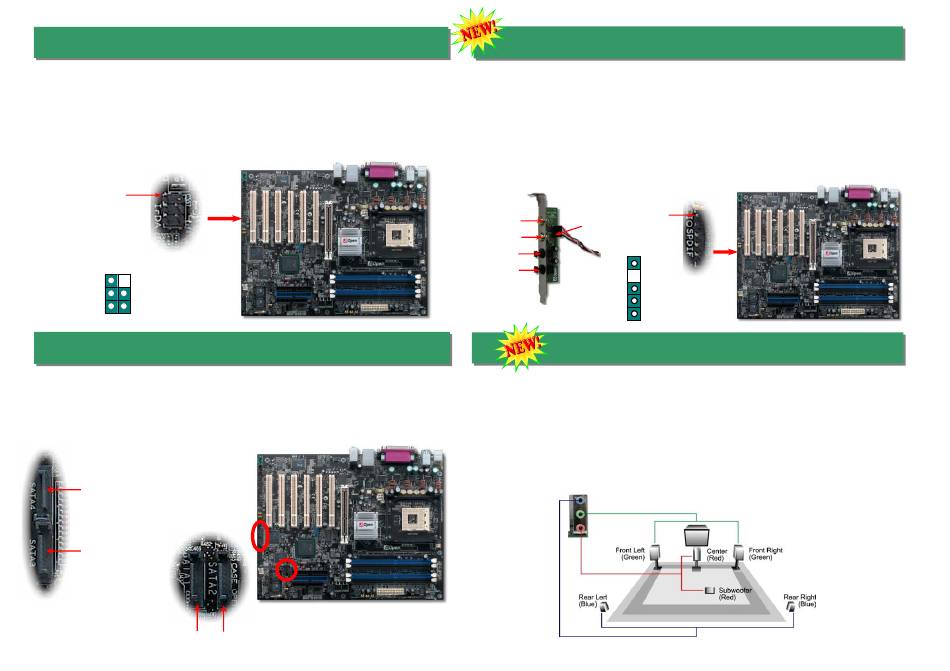

10. IrDA-Anschluss
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert
werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95
PC-Direkt-Verbindung
können
Sie
Dateien
PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps,
2 Meter) und ASK-IR (56Kbps).
Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im
BIOS-Setup, UART Mode. Achten beim Einstecken des IrDA-Anschlusses auf korrekte
Ausrichtung.
Pin 1
IrDA-Anschluss
1
NC
KEY
+5V
GND
IR_TX
IR_RX
11. Anschluss einer Serial ATA-Festplatte
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles, 7-poliges
ATA-Kabel. Mit diesem Kabel können Sie die Festplatte und den Serial ATA-Header des
Motherboards verbinden. Wie bei herkömmlichen Festplatten müssen Sie auch hier ein
Netzkabel anschließen. Bei dieser Festplatte müssen Sie keine Jumper betätigen, um sie
als Master oder Slave festzulegen. Beim Anschluss von zwei Serial ATA-Festplatten legt
das System automatisch die mit dem Header "Serial ATA 1" verbundene Festplatte als
Maste
r
-Fest
platte fest.
SATA-Port 4 (Sil 3112)
SATA-Port 3 (Sil 3112)
SATA-Port 1 (ICH5R)
SATA-Port 2 (ICH5R)
auf
oder
von
Laptops,
Notebooks,
12. S/PDIF (Sony/Philips Digital Interface)-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es
digitale
anstatt
analoger
Audioqualität.
S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten
verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität. Über ein
speziellen Audiokabel können Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul
verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal
ausnützen zu können, müssen Sie dennoch ein Lautsprecher mit S/PDIF-Unterstützung
haben, dessen SPDIF-Digitaleingang mit dem SPDIF-Digitalausgang verbunden werden kann.
(RCA)
S/PDIF-
Pin 1
S/PDIF OUT
Kabel
S/PDIF IN
S/PDIF OUT
1
+5V
S/PDIF IN
NC
(optisch)
SPDIFOUT
GND
S/PDIF- Modul
5
SPDIFIN
(User Upgrade Optional)
13. Super 5.1-Kanal-Audioeffekte
Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative
Design des ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne
Anschluss externer Module verwenden. Um diese Funktion verwenden zu können, müssen Sie
den Audiotreiber von der Bonus-CD und eine Audioanwendung mit 5.1-Kanal-Unterstützung
installieren. In den untenstehenden Abbildung werden die Standard-Positionen aller Lautsprecher
im 5.1-Kanal-Soundsystem dargestellt. Bitte verbinden Sie die vorderen Lautsprecher mit dem
grünen „Speaker Out"-Port. Schließen Sie die hinteren Lautsprecher an den blauen "Line in"-Port
an. Verbinden Sie schließlich den zentralen Lautsprecher und den Subwoofer mit dem roten "MIC
In"-Port.
Normalerweise
gibt
es
wie
gezeigt
zwei
