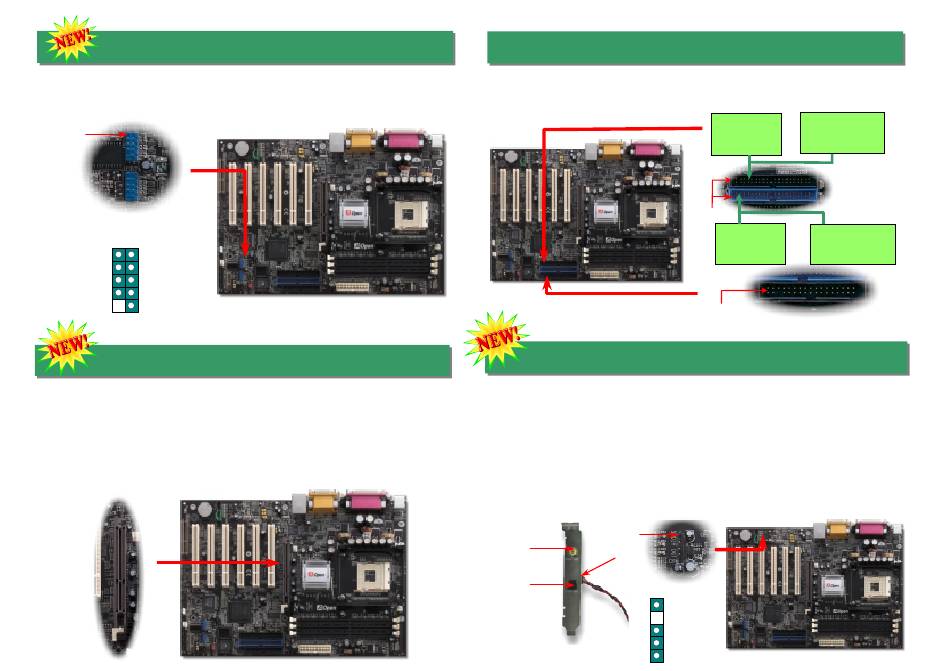

6. Unterstützung für sechs USB2.0-Ports
Im Vergleich zum herkömmlichen USB 1.0/1.1 (12MB/Sek.) hat USB 2.0 eine
atemberaubende Geschwindigkeit von 480MB/Sek. (40x schneller als USB 1.0/1.1).
Pin 1
USB2-Anschluss
1
+5V
+5V
SBD2-
SBD3-
SBD2+
SBD3+
GND
GND
KEY
NC
7. AGP-Steckplatz
Der Intel 845G-Chipsatz ermöglicht, den AGP-Steckplatz auch als einen Multiplexed Intel
DVO-Ausgang zu verwenden. Dies richtet sich nach der installierten Karten (AGP oder
ADD (AGP Digital Display)-Karten). Wenn Sie in diesem Steckplatz eine ADD-Karte
installierten, kann der Multiplexed Intel DVO-Ausgang zum Anschluss an digitale
Bildschirme
für
digitale
Hochgeschwindigkeitsverbindungen
TV-OUT-Funktionalität bieten. Die AGP-Funktion unterstützt ausschließlich 1.5-Volt
AGP-Karten. Bitte installieren Sie keine 3.3-Volt AGP-Karten, da Sie das Motherboard
dadurch schwer beschädigen könnten.
8. Anschluss der IDE- und Floppy-Kabel
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem
Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin 1.
Falsche Ausrichtung kann zu Systembeschädigung führen.
9. S/PDIF (Sony/Philips Digital Interface)-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es
digitale, anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei
S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten
verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität. Über ein
dienen
oder
spezielles Audiokabel können Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul
verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal
ausnützen zu können, müssen Sie dennoch ein Lautsprecher mit S/PDIF-Unterstützung
haben, dessen SPDIF-Digitaleingang mit dem SPDIF-Digitalausgang verbunden werden
kann.
Anschluss für
RCA-Kabel
Anschluss für
optisches Kabel
SPDIF-Modul
Secondary
Slave (4.)
Pin 1
Primary
Slave (2.)
ATA 33/66/100
Pin 1
IDE-Anschluss
Pin 1
Audiokabel
+5VSB
1
NC
S/PDIFOUT
GND
(optional)
S/PDIFIN
Secondary
Master (3.)
IDE 2 (Sekundär)
IDE 1 (Primär)
Primary
Master (1.)
FDD-Anschluss
