Vectron POS MobileXL

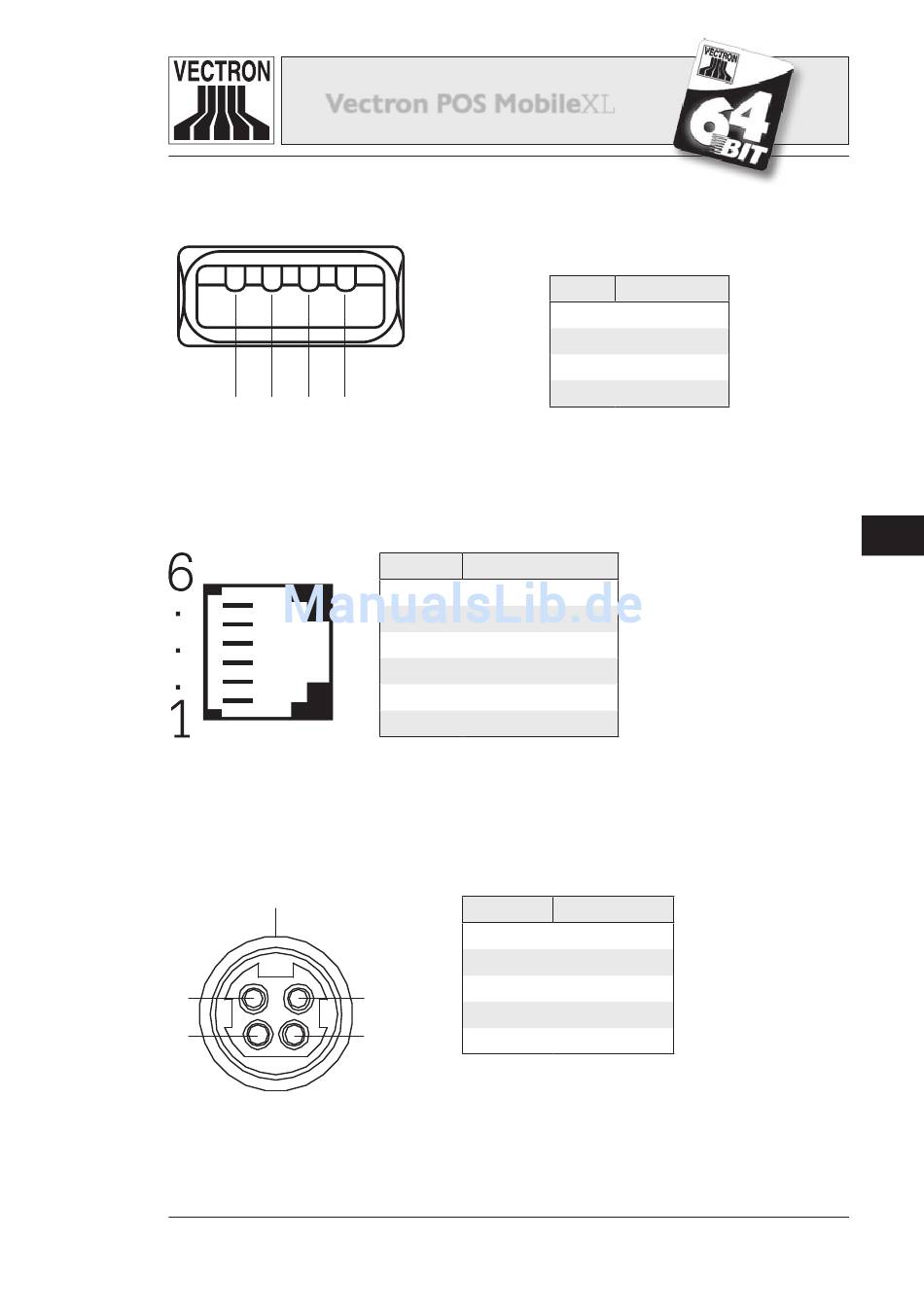

USB-Schnittstellen
1 2 3 4
USB Host
Schnittstelle für Schubladen (RJ-11)
Externes Netzteil (MiniDIN-Buchse)
Gehäuse
1
3
PIN Belegung
1 GND
2 Lade 1
3 Open Sensor
4 + 24 V
5 Lade 2
6 + 24 V
PIN
1
2
3
2
4
4
Gehäuse
PIN Belegung
1 VBUS
2 D-
3 D+
4 GND
Belegung
+ 24 V
GND
+ 24 V
GND
Erdung
