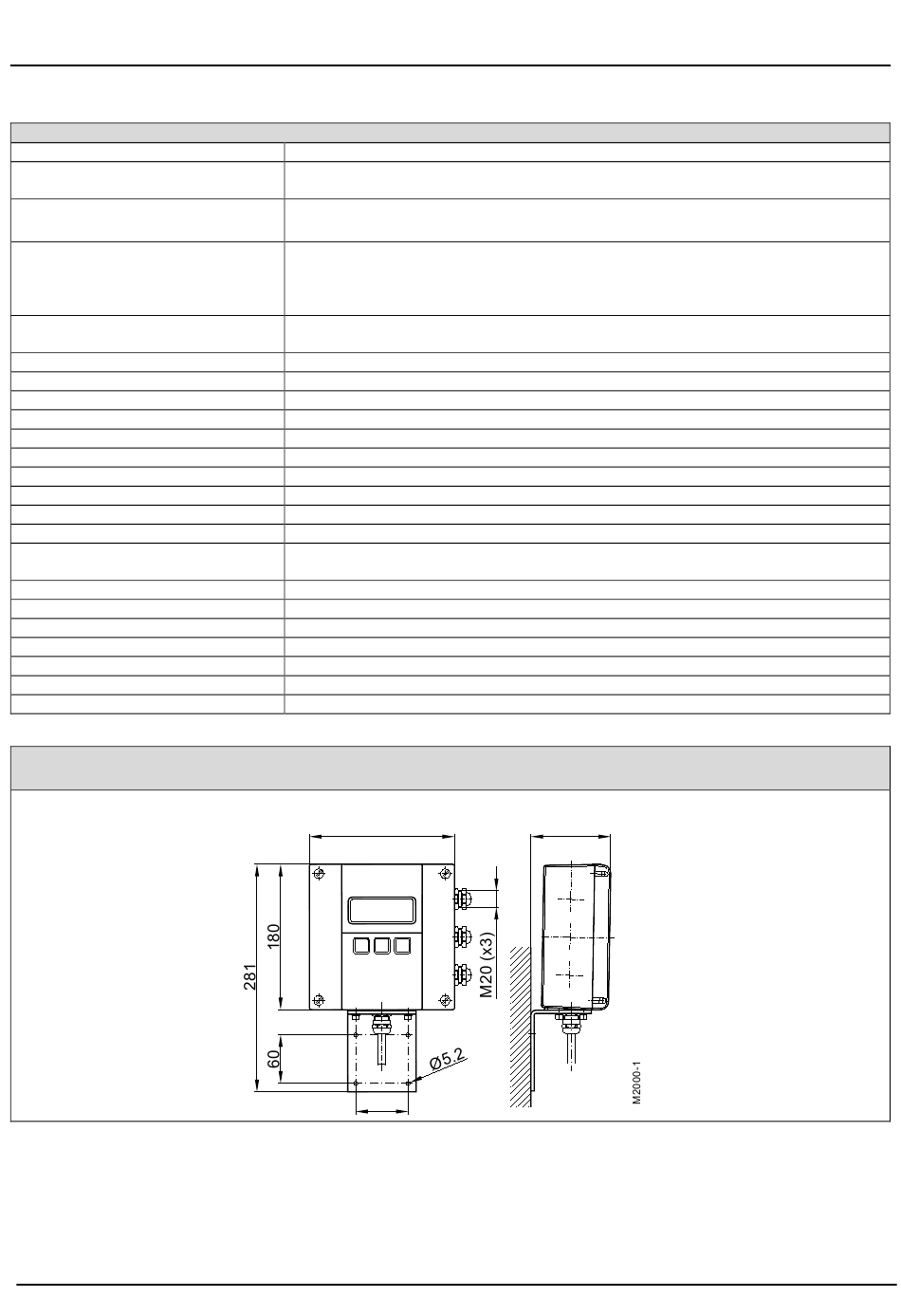

Technische Daten
7.4

Messumformer Typ M2000

Technische Daten
Typ
Hilfsenergie
Analogausgang
Digitale Ausgänge
Digitaler Eingang
Messstoffüberwachung
Parametrierung
Schnittstelle
Messbereich
Messgenauigkeit
Reproduzierbarkeit
Durchflussrichtung
Impulslänge
Ausgänge
Schleichmengen-unterdrückung
Anzeige
Datenlogger
Store/Restore
Gehäuse
Schutzklasse
Kabeleinführung
Signalkabel
Umgebungstemperatur
Seite 38
M2000
85 – 265 VAC, 45 – 65 Hz
optional 9 - 36 VDC
0/4 – 20 mA, ≤ 800 Ohm
Durchflussrichtung wird über separaten Statusausgang angezeigt
4 frei programmierbare offene Kollektorausgänge
Aktiv 24 V, 50 mA oder Passiv 30 VDC, 100 mA, max. 10 kHz
optional 2 Solid State Relais 48 VAC, 500 mA
Impuls, Grenzwert, Vorwahlzähler, Status, Störungsmeldung
Reset der Totalisatoren und Vorwahlzähler
Nullstellung (Positive Zero Return)
Separate Elektrode
3 Tasten
RS 232/RS845 Modbus RTU, HART, Profibus DP, M-Bus
0,03 bis 12 m/s
±0,2% v.M. ±1 mm/s
0,1%
Bidirektional
Programmierbar bis 2000 ms
Kurzschlusssicher und galvanisch getrennt
0 – 10%
LCD, 4 Zeilen/20 Stellen, hintergrundbeleuchtet,
aktueller Durchfluss, Totalisatoren, Statusanzeige
Optional mit 32 MB/10.000 Datensätze
Optionaler Messaufnehmer und –umformer Datenspeicher
Pulverbeschichteter Aluminiumdruckguss
IP 67
Versorgungs- und Signalkabel (Ausgänge) 3 x M20
Vom Messaufnehmer M20
-20 bis + 60°C
Abmessungen
ModMAG® M2000 (in mm)
180
65
MID_M2000_BA_01_0338
99
