Installation
3.2.4

NENNWEITENREDUZIERUNG

Durch die Verwendung von Rohranpassungsstücken nach DIN 28545 lassen sich die Messaufnehmer auch in Rohrleitungen
größerer Nennweite einbauen.

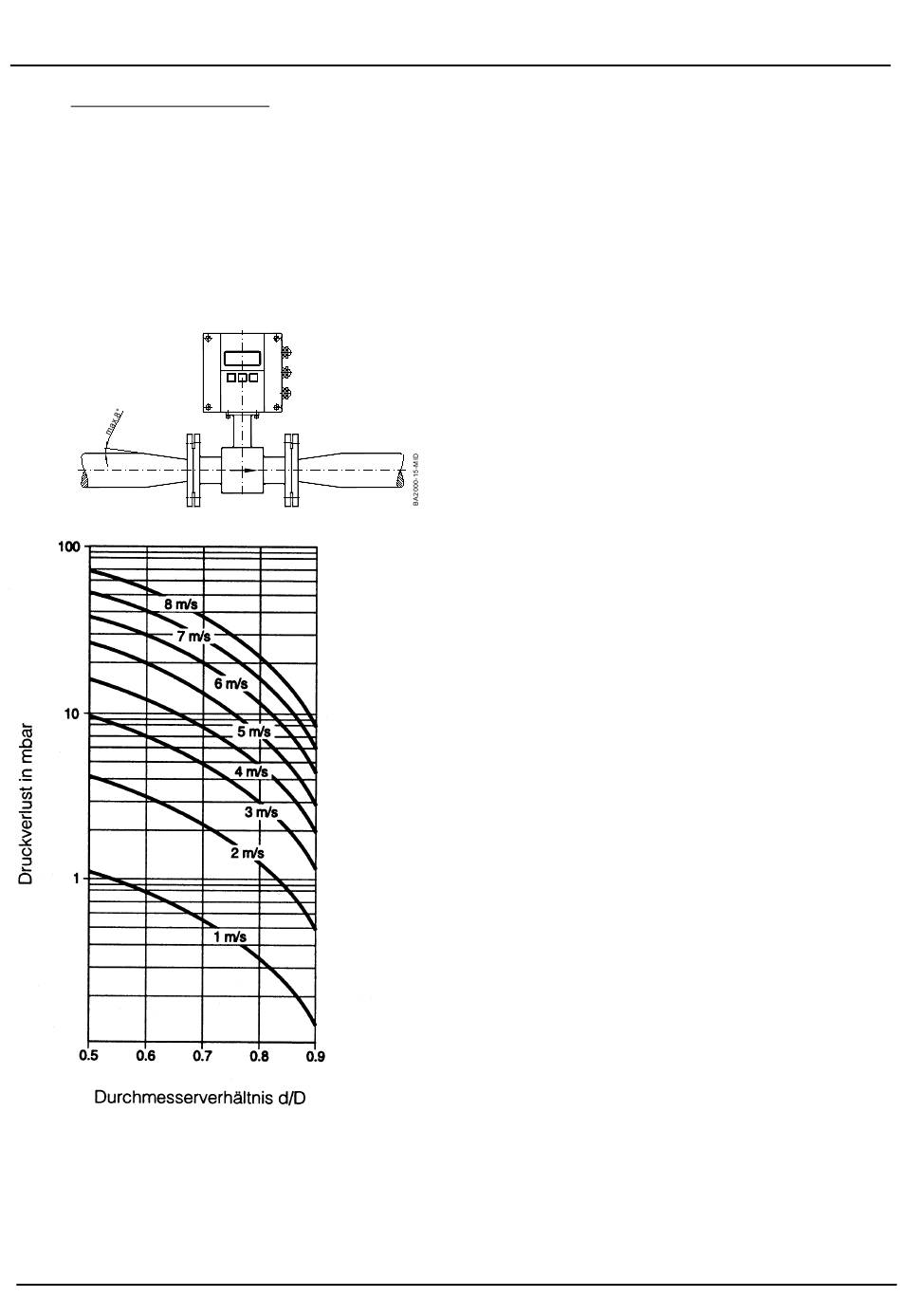

Mittels des abgebildeten Nomogramms kann der entstehende Druckabfall ermittelt werden (nur für Flüssigkeiten mit
ähnlicher Viskosität wie Wasser).
HINWEIS:
Bei sehr niedrigen Strömungsgeschwindigkeiten kann durch die Reduzierung der Nennweite an der Messstelle diese erhöht und
somit eine Verbesserung der Messgenauigkeit erreicht werden.
Ermittlung des Druckabfalls
1. Durchmesserverhältnis d/D berechnen.
2. In Abhängigkeit des d/D Verhältnisses und der Strömungsgeschwindigkeit den Druckverlust ablesen.
Seite 6
D = Rohrleitung
d = Messaufnehmer
