Elektrischer Anschluss

4. ELEKTRISCHER ANSCHLUSS
ACHTUNG:
• FÜR DIE 3 X M20 KABELEINFÜHRUNGEN DÜRFEN NUR FLEXIBLE, ELEKTRISCHE LEITUNGEN VERWENDET WERDEN.
•
SEPARATE LEITUNGSEINFÜHRUNGEN FÜR HILFSENERGIE, SIGNAL- UND EIN-/AUSGANGSLEITUNGEN VERWENDEN.
4.1

Hilfsenergie

WARNUNG:
• GERÄT NICHT UNTER ANGELEGTER NETZSPANNUNG INSTALLIEREN.
• NATIONAL GÜLTIGE VORSCHRIFTEN SIND ZU BEACHTEN.
• TYPENSCHILD BEACHTEN (NETZSPANNUNG UND FREQUENZ)
1. Beide linke Deckelschrauben etwas lösen sowie die beiden rechten komplett lösen. Deckel nach links aufklappen.
2. Hilfsenergiekabel durch die oberste Kabeleinführung schieben.

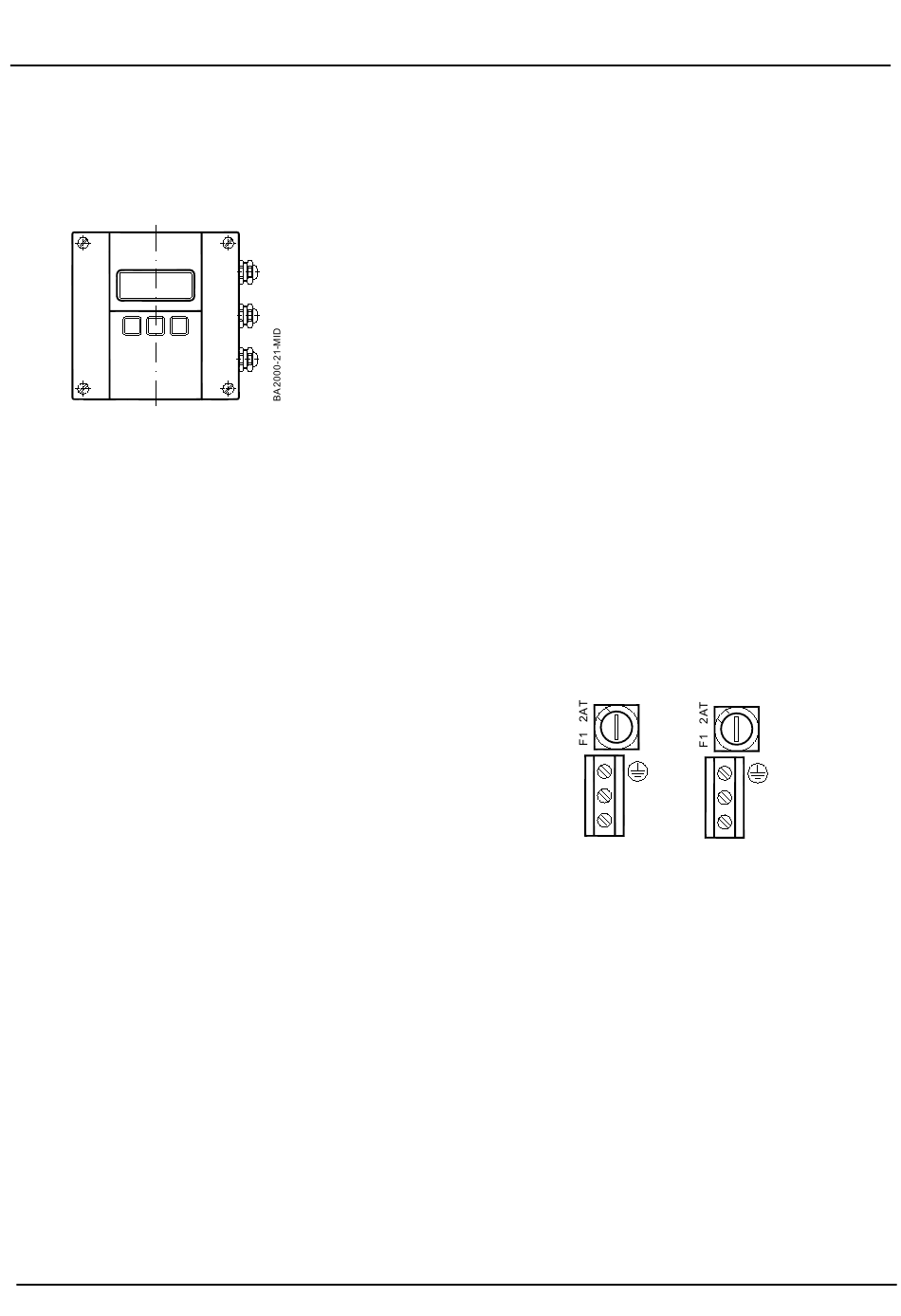

3. Anschluss gemäß Anschlussbild.
4. Anschlussdeckel nach erfolgtem Anschluss wieder fest verschließen
Seite 10 MID_M2000_BA_01_0338
N
N
L
L
