Digitale Ausgänge Den 4 digitalen Ausgängen können Sie im Untermenü „Funktionswahl" unterschiedliche Funktionen zuordnen. So
wählen Sie zum Beispiel für den digitalen Ausgang 1 die Funktion „Impulse Vorwärts" und definieren über
„Impulsskalierung" die Impulse pro Volumeneinheit.

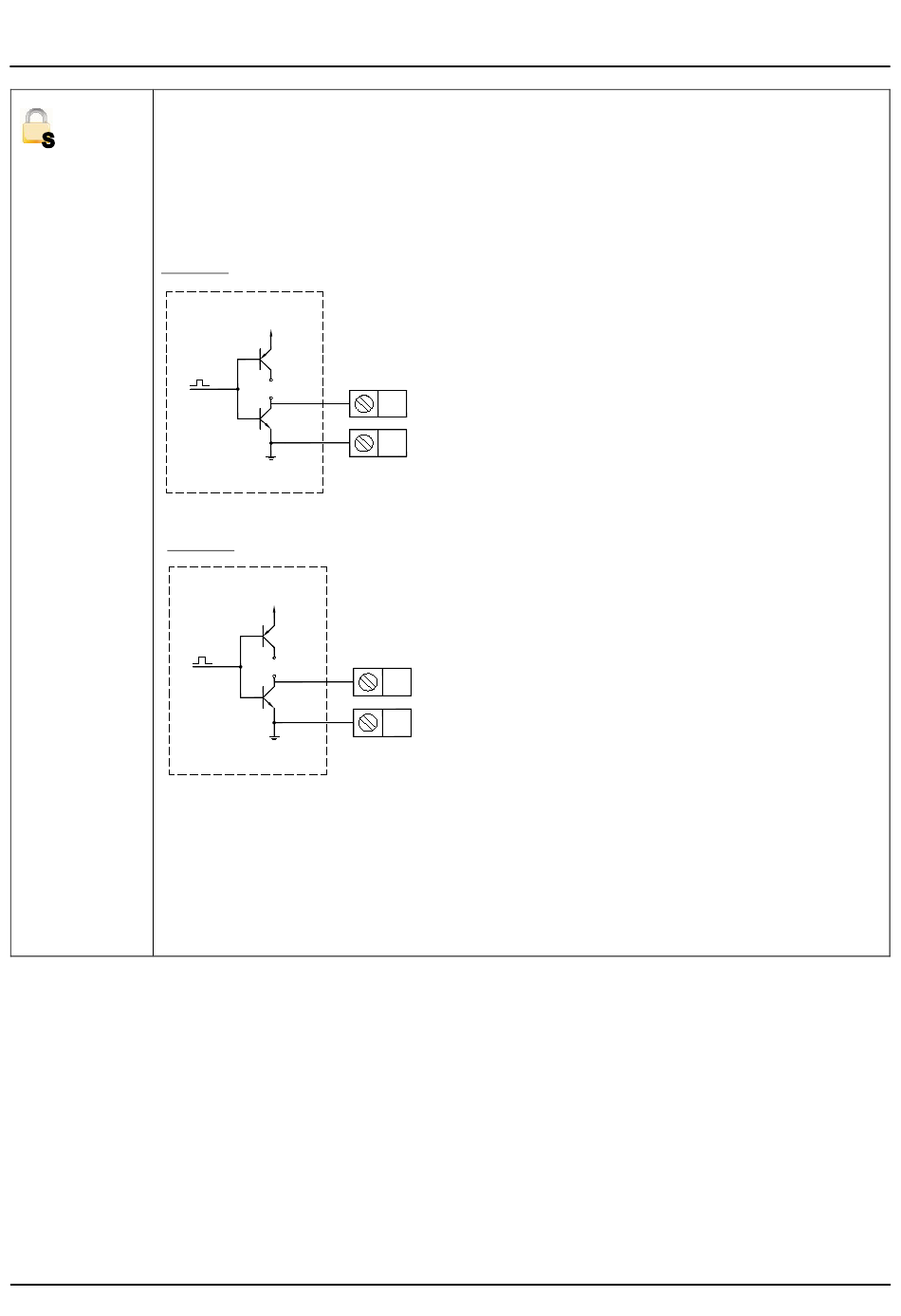

Digitale Ausgänge 1 und 2
Die beiden Ausgänge können als offener Kollektor passiv als auch aktiv betrieben werden. Die Einstellung können
Sie über den Hardware Jumper JP1 bzw. JP2 vornehmen. Jumper gesetzt bedeutet „aktiv" sonst „passiv".
Platzierung der Jumper auf der Platine, siehe Kapitel 4.3 Anschlusspläne der Ein- und Ausgänge.
Ausgang 1
Ausgang 2
ACHTUNG:
BEI GLEICHZEITIGER VERWENDUNG DES ANALOGAUSGANGES UND DEN DIGITA-LEN AUSGÄNGEN 1 BZW. 2
(NUR ALS OFFENEN KOLLEKTOR), IST FÜR DIE DIGITALEN AUSGÄNGE EINE GALVANISCHE TRENNUNG (Z.B.
PHOENIX MINI-SOLID-STATE-RELAIS-OPT-24 VDC/24 VOC) VOM DIGITALEN AUSGANG ZUM EXTERNEN GERÄT
(Z.B. SPS) VORZUSEHEN.
DIES IST NOTWENDIG, DA COM (2) DIG. AUSGANG 1 SOWIE COM (4) DES DIG. AUSGANG #2 MIT TERMINAL 15 (-)
DES ANALOGAUSGANGES ELEKTRISCH VERBUNDEN SIND. IN DIESEM FALL IST DAS TRENNRELAIS VOM MID
AUS AKTIV (JP1/JP2 GESETZT) ANZUSTEUERN.
Februar 2019
24 V
DC
JP1
1
2
COM
24 V
DC
JP2
3
4
COM
MID_M2000_BA_01_0338
Offener Kollektor 10KHz
Passiv max. 30VDC, 100mA
Aktiv 24VDC, 50mA
Offener Kollektor 10KHz
Passiv max. 30VDC, 100mA
Aktiv 24VDC, 50mA
