Parametrierung

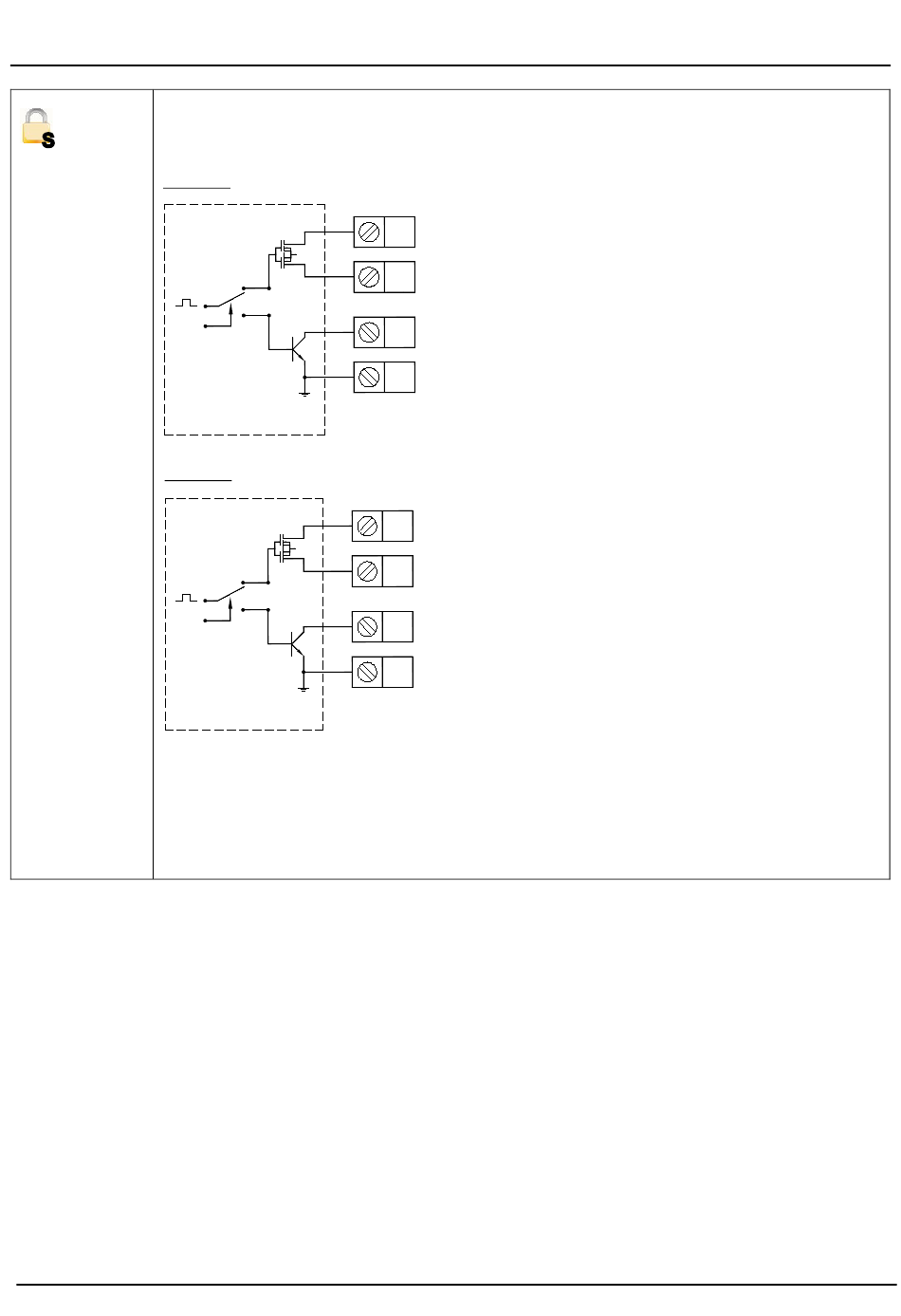

Digitale Ausgänge Digitale Ausgänge 3 und 4
Die beiden Ausgänge können passiv, als offener Kollektor, sowie als Relais (Solid State Relais SSR) betrieben
werden. Die Betriebsweise können Sie durch die Programmierung der jeweiligen Ausgänge (Ausgang-Hardware)
vornehmen.
Ausgang 3
Ausgang 4
ACHTUNG:
BEI GLEICHZEITIGER VERWENDUNG DES ANALOGAUSGANGES UND DEN DIGITALEN AUSGÄNGEN 3 BZW. 4
WIRD EMPFOHLEN, DIESE DIGITALEN AUSGÄNGE ALS „SOLID STATE RELAIS" UND NICHT ALS „OFFENER
KOLLEKTOR" ZU BETREIBEN, DA COM (9) DES DIG. AUSGANGS 3 SOWIE COM (12) DES DIG. AUSGANGS 4
TERMINAL 15(-) DES ANALOGAUSGANGES ELEKTRISCH VERBUNDEN SIND. BEI VERWENDUNG ALS „SOLID
STATE RELAIS" BESTEHT KEINE GALVANISCHE VERBINDUNG.
Seite 22
+
10
Solid State Relais
max. 48 VAC, 500mA, 1KHz
11
-
Offener Kollektor
10
Passiv max.
9
30 VDC, 100mA, 10KHz
COM
+
13
Solid State Relais
max. 48 VAC, 500mA, 1KHz
14
-
Offener Kollektor
13
Passiv max. 30 VDC,
12
100mA, 10KHz
COM
