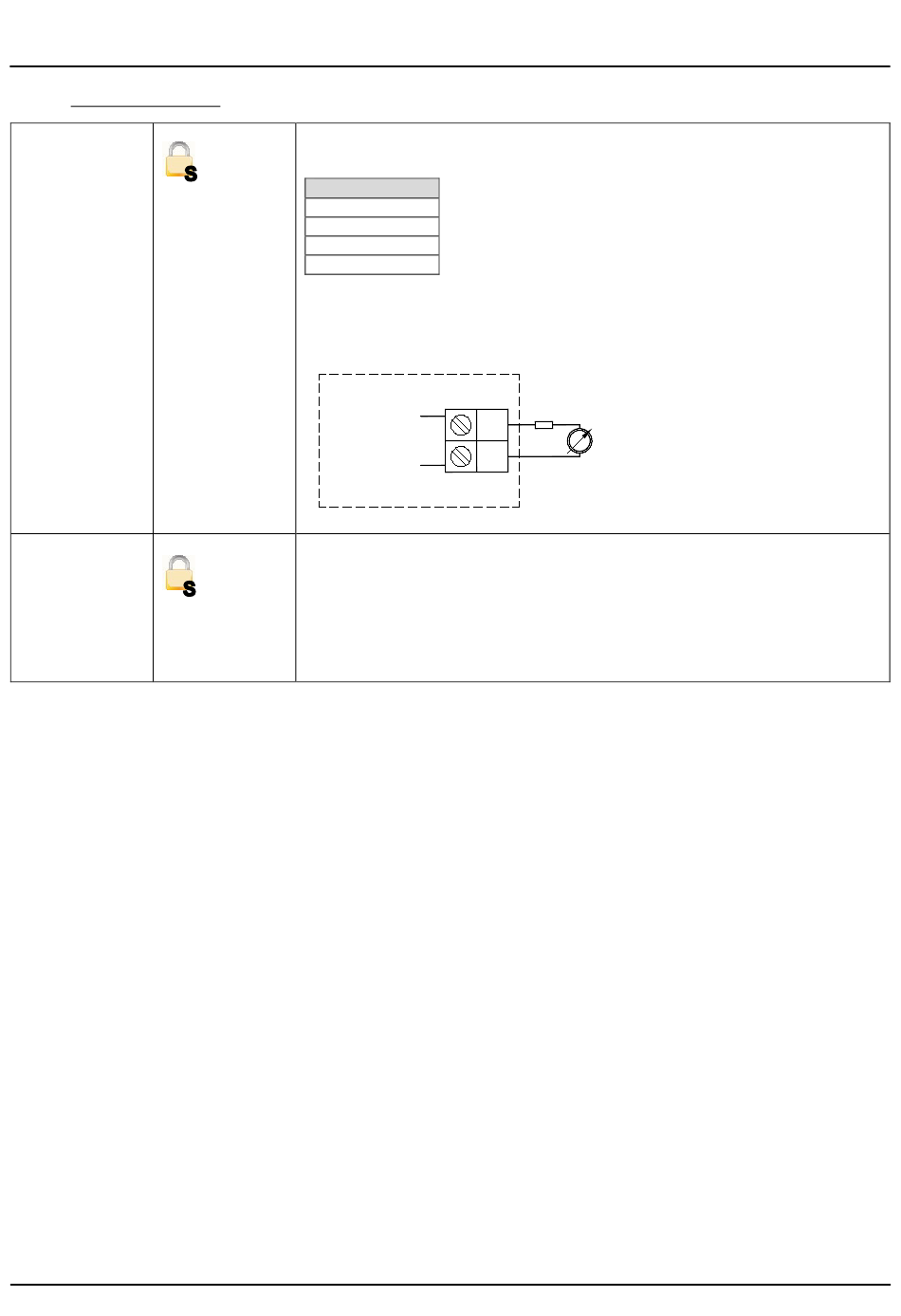

5.2.3 EIN- UND AUSGÄNGE
Analogausgang Bereich
Alarm Modus
Februar 2019
Für die Einstellung des Messbereichs 0 bis 100% (= Skalenendwert) stehen Ihnen folgende
mögliche Strombereiche zur Verfügung:
Stromausgang
0 bis 20 mA
4 bis 20 mA
0 bis 10 mA
2 bis 10 mA
Im Falle einer Fehlermeldung wie z.B. Leerrohr-detektion wird der Stromwert auf den
eingestellten Alarmwert (siehe Alarm Modus) gesetzt. Bei bidirektionalem Betrieb können
Sie die Durchfluss-richtung über die digitalen Ausgänge signalisieren.
Siehe auch Einstellung des Skalenendwertes.
In diesem Menü können Sie das Verhalten des Analogausganges im Falle einer
Fehlermeldung definieren. Hierzu stehen Ihnen 3 Optionen zur Verfügung.
Aus: Ausgang bleibt unverändert
Signal niedrig: Der Ausgang wird um 2 mA niedriger gesetzt wie das Minimum des
definierten Bereiches. Beim Bereich 4-20 mA wäre es 2 mA.
Signal hoch: Der Ausgang wird um 2 mA höher gesetzt wie das Maximum des definierten
Bereiches. Beim Bereich 4-20 mA wäre es 22 mA.
Hinweis: Der Alarm Modus gilt auch für Leerrohr-detektion.
MID_M2000_BA_01_0338
Ω
R (max.)=800
16 L
15
Parametrierung
Seite 19
