Elektrischer Anschluss
4.2.1

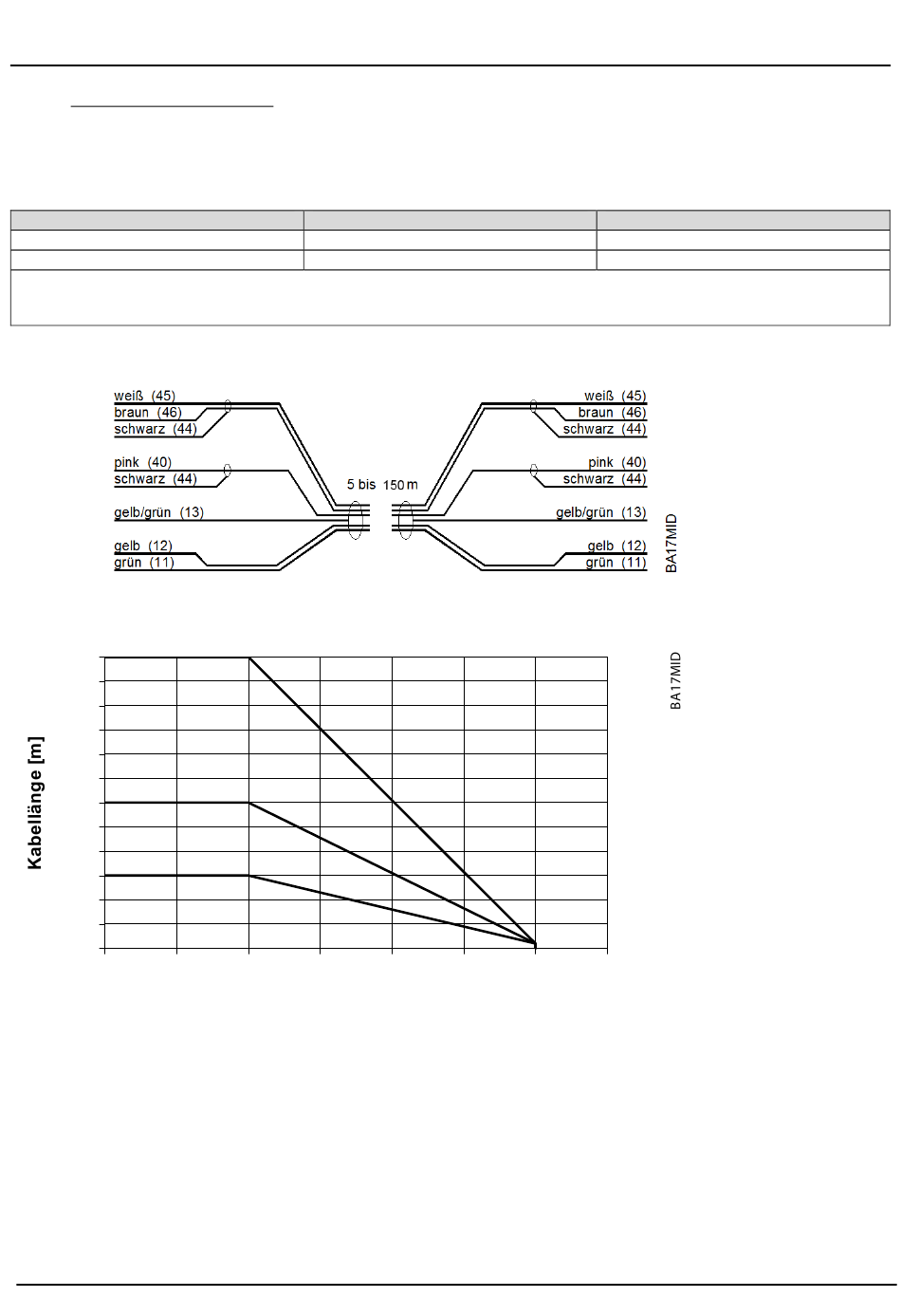

SIGNALKABELSPEZIFIKATION

HINWEIS:
•
Nur die von Badger Meter mitgelieferten Signalkabel oder entsprechende Kabel mit nachfolgender Spezifikation verwenden.
•
Max. Signalkabellänge zwischen Messaufnehmer und Messumformer beachten (Abstand so gering wie möglich halten).
Distanz
0 – 75 m
> 75 – 150 m
PVC-Kabel mit Paar- und Gesamtabschirmung
Kapazität: Ader/Ader < 120 nF/km, Ader/Schirm < 160 nF/km
Temperaturbereich –30 bis +70 °C
Maximale Kabellänge bei unterschiedlichen Mediumstemperaturen
300
275
250
225
200
175
150
125
100
75
50
25
0
0 25
Seite 12
mit Leerlaufelektrode
3 x (2 x 0,25 mm²)
3 x (2 x 0,50 mm²)
50 75 100
Temperatur [°C]
MID_M2000_BA_01_0338
Schleifenwiderstand
=< 160 Ω/km
=< 80 Ω/km
125 150 175
