3.2.5

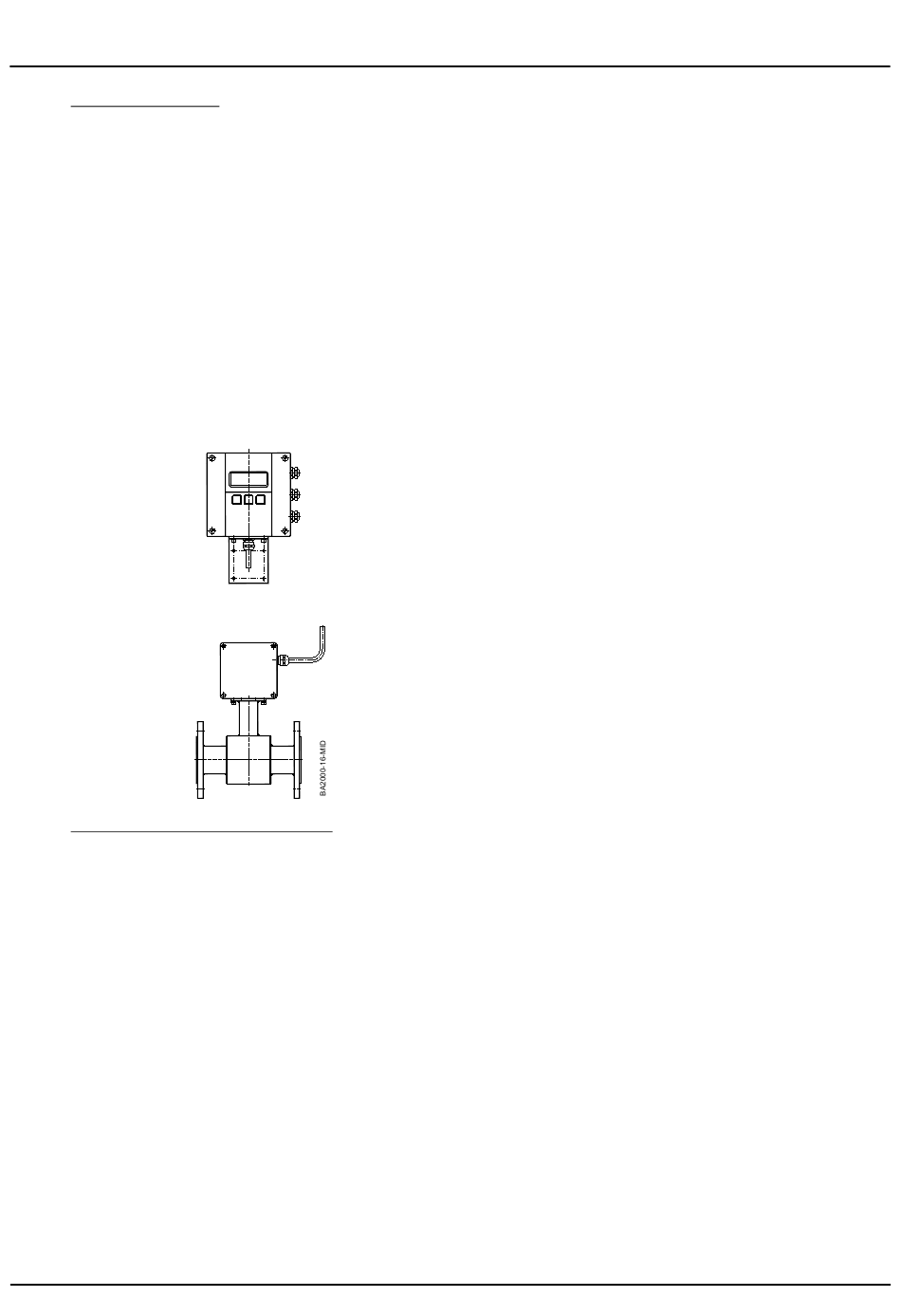

GETRENNTE VERSION

Die getrennte Version ist unbedingt notwendig bei folgenden Voraussetzungen:
HINWEIS:
Messaufnehmer Schutzklasse IP 68
Mediumstemperatur > 100 °C
Starken Vibrationen
ACHTUNG:
SIGNALKABEL NICHT IN UNMITTELBARER UMGEBUNG VON STARKSTROMKABELN, ELEKTRISCHEN MASCHINEN
USW. VERLEGEN.
SIGNALKABEL FIXIEREN. KABELBEWEGUNGEN KÖNNEN SONST DURCH KAPAZITÄTSÄNDERUNGEN ZU
UNKORREKTEN MESSUNGEN FÜHREN.
3.2.6

ERDUNG UND POTENTIALAUSGLEICH

Um eine genaue Messung zu erhalten, müssen der Messaufnehmer und das Mess-medium auf etwa dem gleichen
elektrischen Potential liegen.
Bei Flansch- bzw. Zwischenflanschausführungen ohne zusätzliche Erdungselektrode wird dies über die angeschlossene
Rohrleitung ausgeführt.
ACHTUNG:
BEI DER FLANSCHAUSFÜHRUNG ZUSÄTZLICH ZU DEN BEFESTIGUNGSSCHRAUBEN EIN VERBINDUNGSKABEL (MIN. 4
MM²) ZWISCHEN ERDUNGSSCHRAUBE AM FLANSCH DES MESSAUFNEHMERS ZUM GEGENFLANSCH ANBRINGEN. ES IST
SICHERZUSTELLEN, DASS EINE GUTE ELEKTRISCHE VERBINDUNG HERGESTELLT WIRD.
FARBE ODER KORROSION AM GEGENFLANSCH KÖNNEN EINE GUTE ELEKTRISCHE VERBINDUNG BEEINTRÄCHTIGEN.
BEI ZWISCHENFLANSCHAUSFÜHRUNGEN WIRD DIE ELEKTRISCHE VERBINDUNG ZUM MESSAUFNEHMER ÜBER ZWEI ¼
AMP STECKER AM MESSAUFNEHMERHALS AUSGEFÜHRT.
Februar 2019
MID_M2000_BA_01_0338
Installation
Seite 7
