Parametrierung
Digitaler Eingang
Seite 20
Der digitale Eingang dient zum Zurückstellen der Totalisatoren, des Vorwahlzählers oder
der Unterbrechung der Durchflussmessung (Positive Zero Return) oder auf ADE stellen.

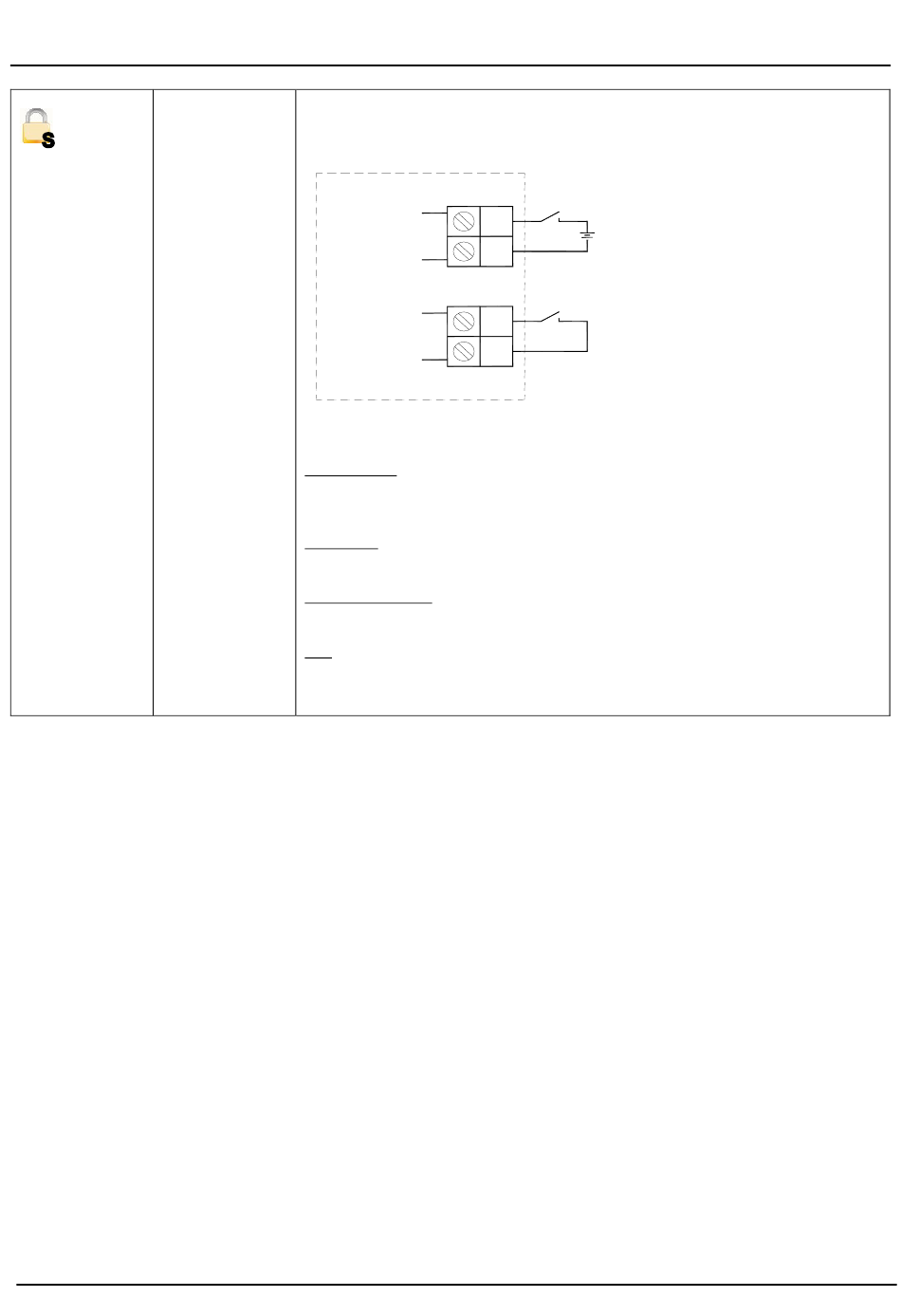

Die Schaltung des Eingangs erfolgt über das externe Anlegen einer Spannung von 5 bis 30
VDC oder durch Nutzung der internen Spannungsquelle von 24 VDC über Ausgang #2.
Bei Benutzung der internen Spannungsquellen muss die Funktion des digitalen Ausganges
#2 auf "24 VDC konstant" eingestellt und Jumper JP2 gesetzt sein!
Reset Totalizer
Totalisator T2 wird zurückgesetzt (nur wenn sich die programmierte Durchflussrichtung im
uni-directional mode befindet).
Batch Reset
Startet den Dosierprozess.
Positive Zero Return
Stoppt die Messung, solange der Kontakt geschlossen ist (z.B. während der Reinigung).
ADE
Absolute Digital Encoder (ADE
Kommunikationsprotokolle. Beachten Sie auch das erweiterte Menue / Encoder Protokoll.
MID_M2000_BA_01_0338
8
5-30 V
DC
9
3
8
). Remote meter reading technology nutzt ASCII
®
