Bedienungsanleitung
(PVI-3.0/3.6/4.2-OUTD-DE-W Rev. 1.0)
6.1.3
Das Klemmenbrett RS-485 oder die RJ12-Stecker können für den Anschluss eines einzelnen
oder auch mehrerer, in Kette geschalteter AURORA Wechselrichter (daisy-chain) verwendet
werden. In der "daisy-chain"-Konfiguration können maximal 64 Wechselrichter miteinander
verbunden werden. Die empfohlene maximale Länge dieser Kette beläuft sich auf 1000 m.
Bei einer „daisy-chain"-Schaltung mehrerer Wechselrichter muss jeder Einheit eine Adresse
zugewiesen werden. Siehe Paragraph 5.5.6.1 bezüglich der Adressenänderung.
Darüber hinaus muss der letzte Wechselrichter dieser Kette über den Endkontakt der
eingeschalteten Leitung im aktiven Zustand verfügen (Umschalter S2 -120 Ω TERM in Position
ON), siehe Abb. 24.
Jeder AURORA Wechselrichter wird mit der Defaultadresse (2) und mit dem S2-Schalter in der
OFF-Position geliefert. Um die beste Kommunikation auf der RS485 Linie zu realisieren,
empfiehlt Power-One das Einfügen ihres PVI-RS232/RS485 Adapters zwischen der ersten
Einheit der "daisy-chain"-Schaltung und dem Computer. Bezüglich weiterer Details siehe Abb.
25.
Es können auch andere, auf dem Markt angebotene „RS-232 in RS-485"-Wandler verwendet
werden, dabei ist jedoch zu berücksichtigen, dass diese in diesem Zusammenhang nie spezifisch
getestet wurden. Power-One kann daher die Funktionstüchtigkeit nicht garantieren.
Zu berücksichtigen ist darüber hinaus, dass diese Vorrichtungen auch eine externe
Abschlussimpedanz erfordern können, was im Fall des PVI-RS232/RS485 nicht erforderlich ist.

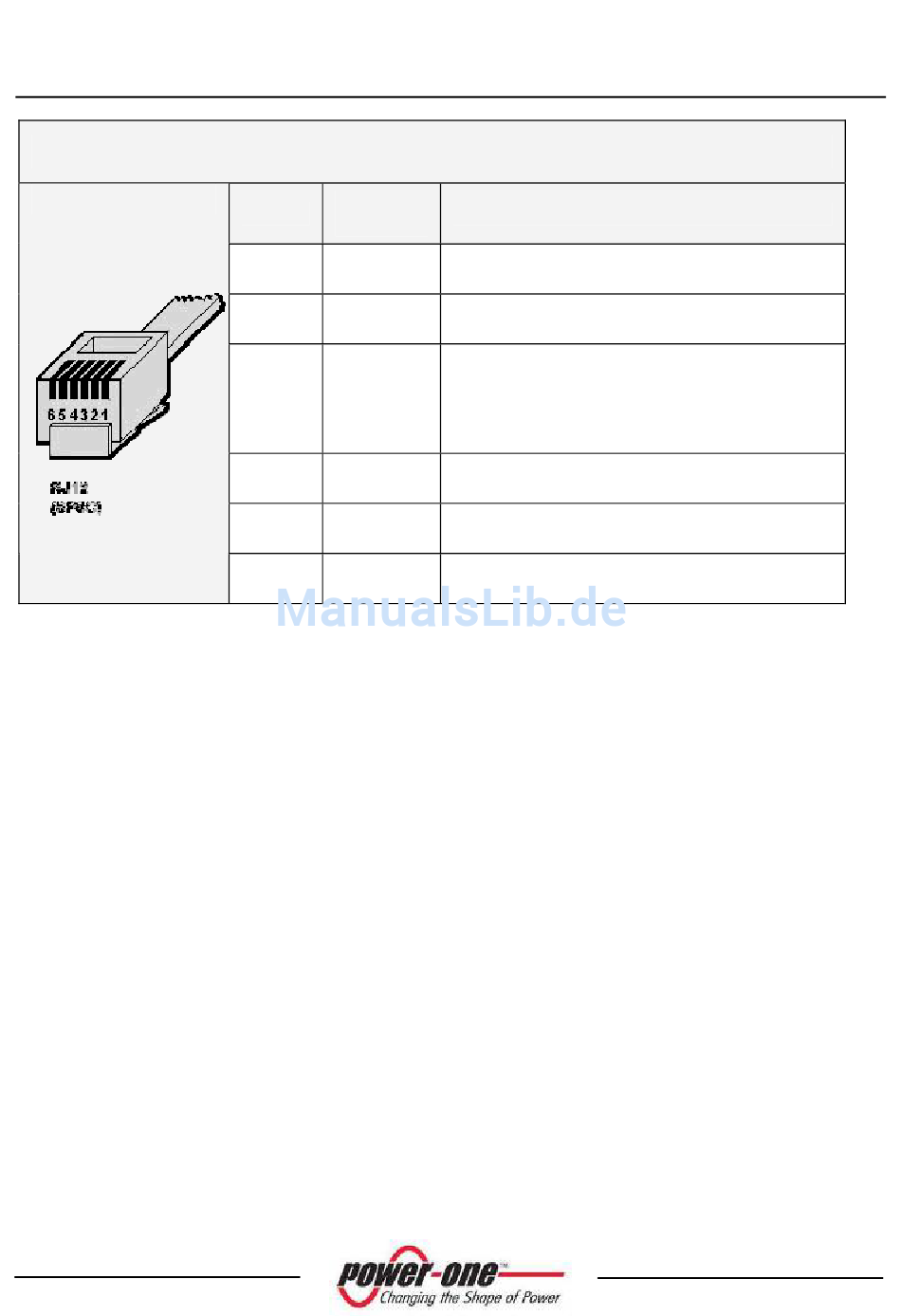

RJ12-Stecker
Signal-
Pin-Nr.
name
1
2
+TR
3
+R
4
-TR
5
6
RTN
Daisy chain
Beschreibung
Nicht verwendet
+ Datenlinie
Für RS485 Kommunikation erforderlich.
Remote Off
Erforderlich für Remote OFF Kontrolle (siehe
Kap. 5.5.6.11 für Details).
Datenlinie
-
Für RS485 Kommunikation erforderlich.
Nicht verwendet
Signalrückmeldung
Allgemeiner Bezug für Logiksignale.
Seite 68 von 83
